Motore

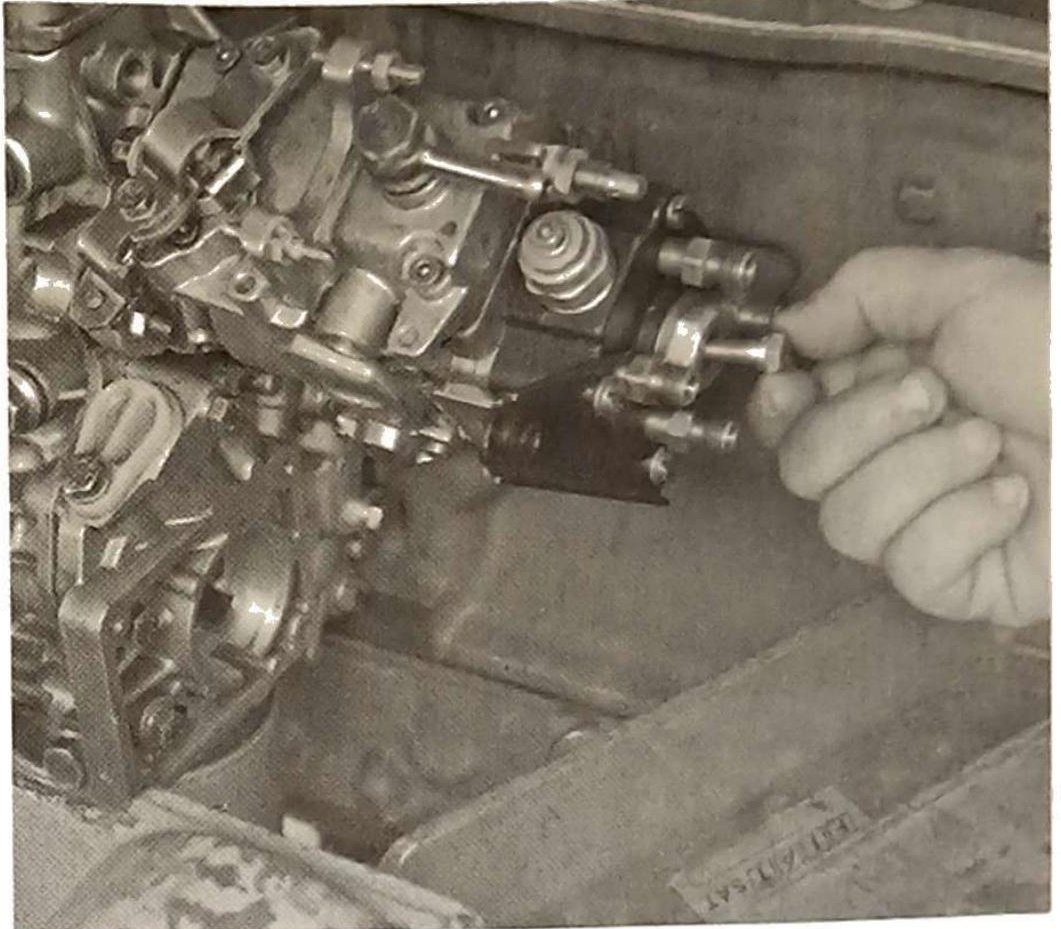

Smontaggio del tappo dal coperchio pompa

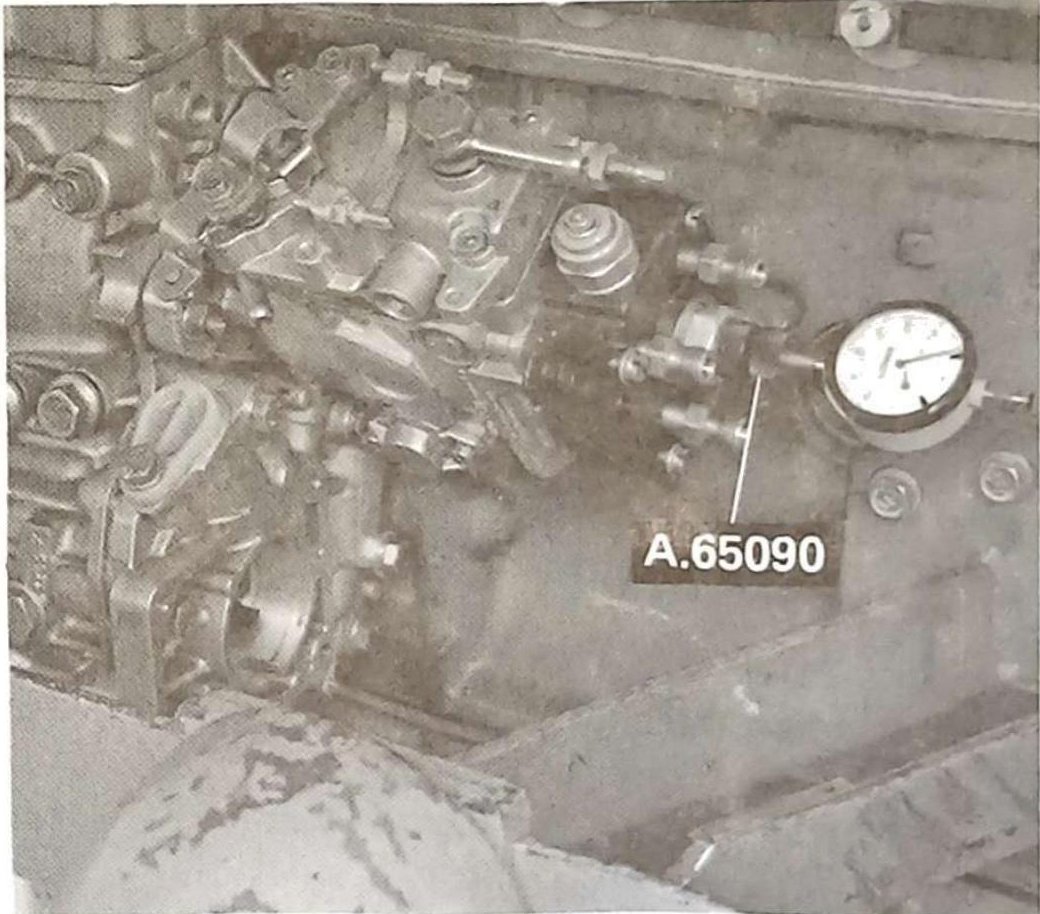

Applicazione comparatore, mediante attrezzo, alla pompa iniezione

Avvitare l'attrezzo, completo di comparatore centesimale, nella sede filettata posizionando il tastatore a contatto del cielo dello stantuffo distributore; estrarre l'attrezzo A.60617. Ruotare il motore nel senso contrario a quello di rotazione fintanto che il comparatore indichi che lo stantuffo distributore sia al PMI; azzerare il comparatore. Ruotare il motore nel senso di rotazione fino a quando è possibile inserire l'attrezzo A.60617 nei fori della puleggia e del coperchio.

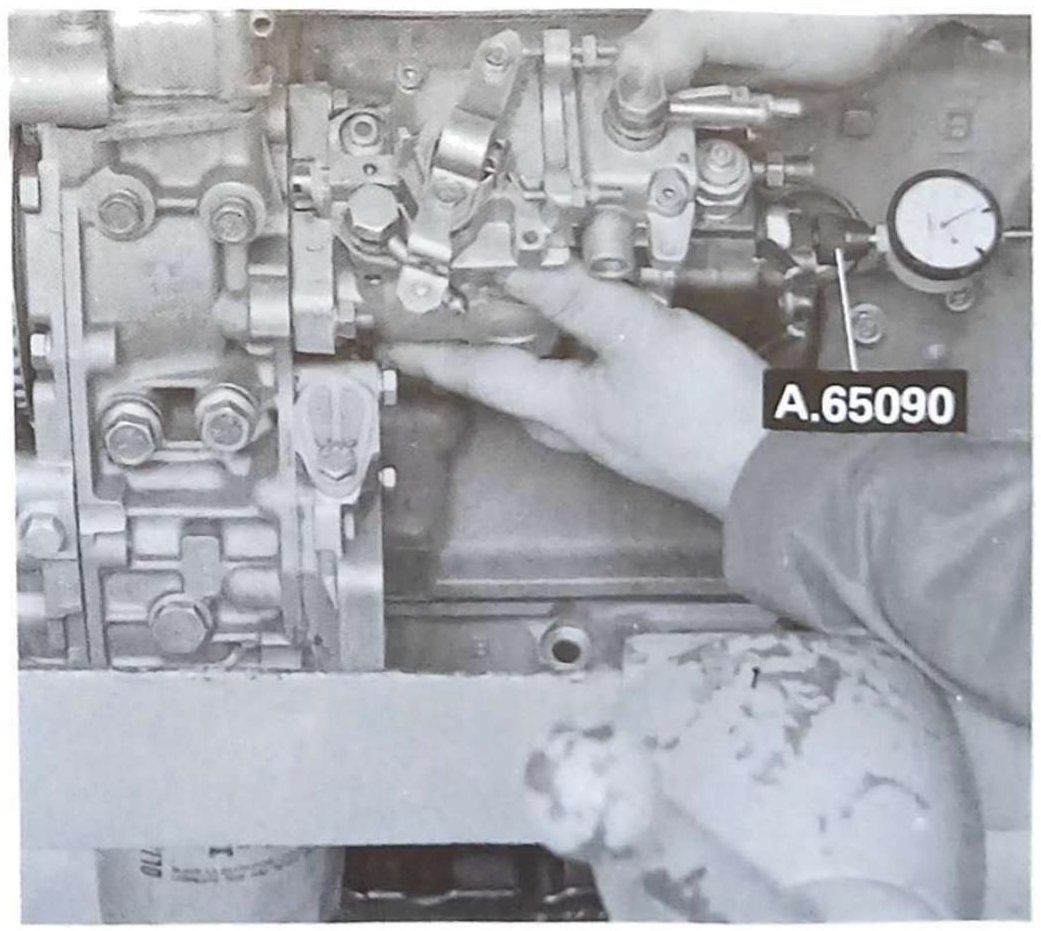

Determinazione corsa stantuffo distributore

Nelle condizioni sopra descritte, il comparatore deve indicare una corsa di 1 mm dello stantuffo distributore. In caso contrario ruotare il corpo pompa fino ad ottenere la corsa prescritta. Bloccare a fondo i dadi fissaggio pompa.
