Motore

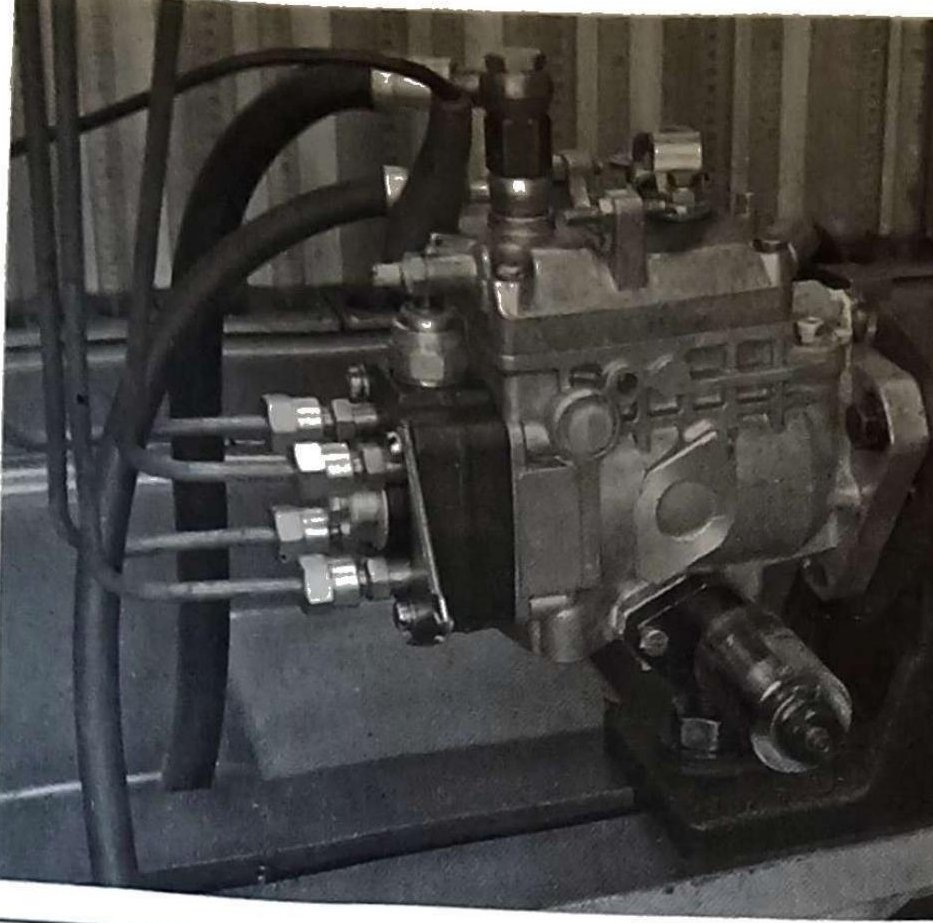

Controllo avviamento

Controllare, con la leva posizionata sul minimo, che il valore corrisponda al punto 14. Controllare, con la leva posizionata sul massimo, che il valore corrisponda al punto 15.

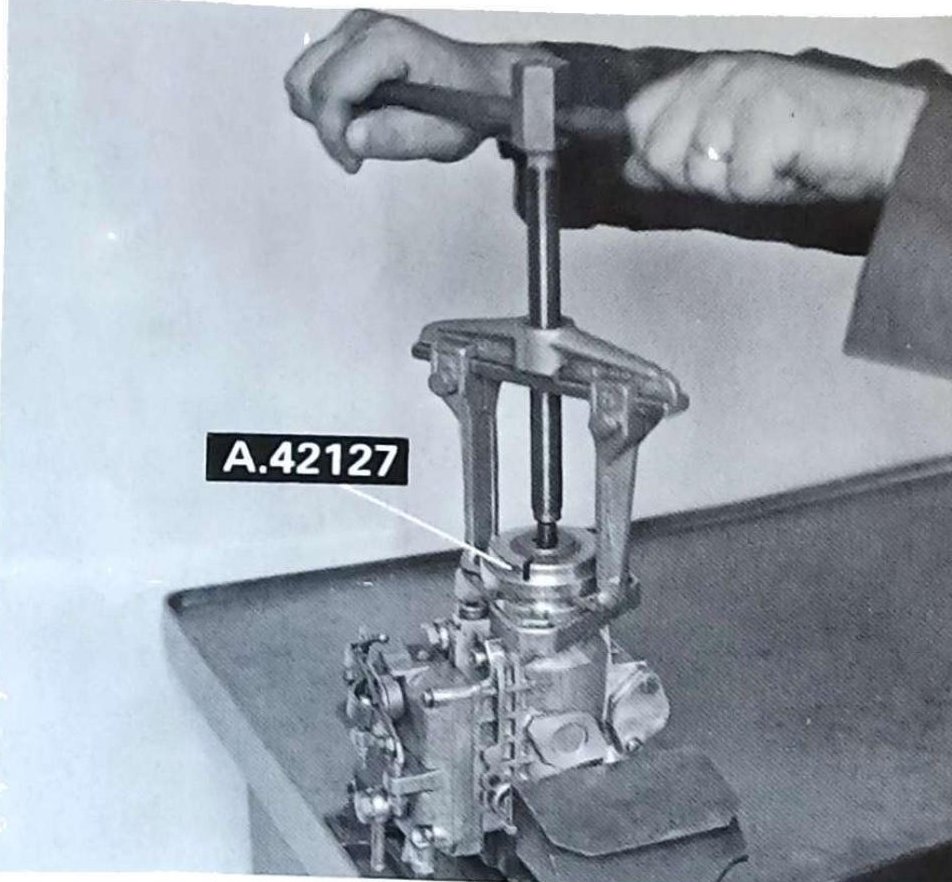

Smontaggio ingranaggio pompa di iniezione

Messa in fase della pompa iniezione

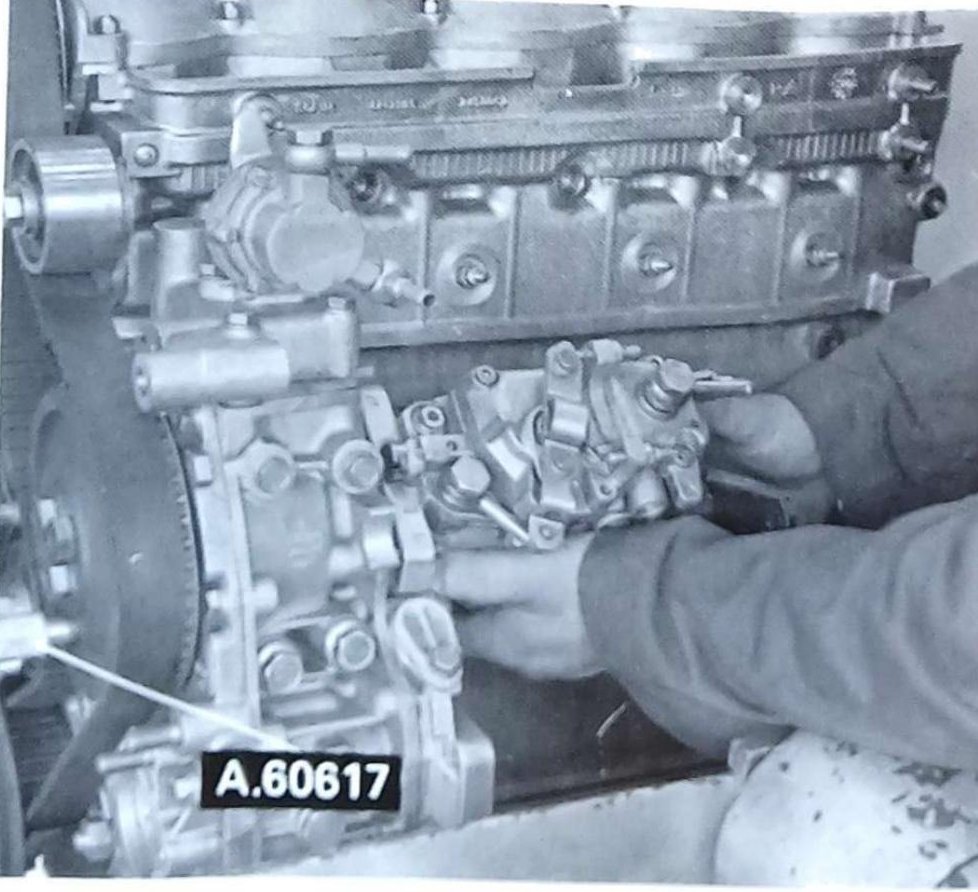

Montaggio pompa iniezione

Controllare l'esatta messa in fase della distribuzione. Allineare il foro della puleggia dentata con quello della scatola supporto organi ausiliari inserendo l'apposito attrezzo. Calettare la pompa iniezione sulla scatola supporto organi ausiliari, facendo collimare la scanalatura interna dell'albero comando pompa con il risalto dell'albero di trascinamento. Per il motore «2500» la pompa deve essere calettata nelle condizioni sopradescritte, con la leva comando variatore anticipo manuale in posizione di riposo.
