Diesel2000 · 2500

Motore

Alimentazione - Pompa di iniezione

Pompa di iniezione

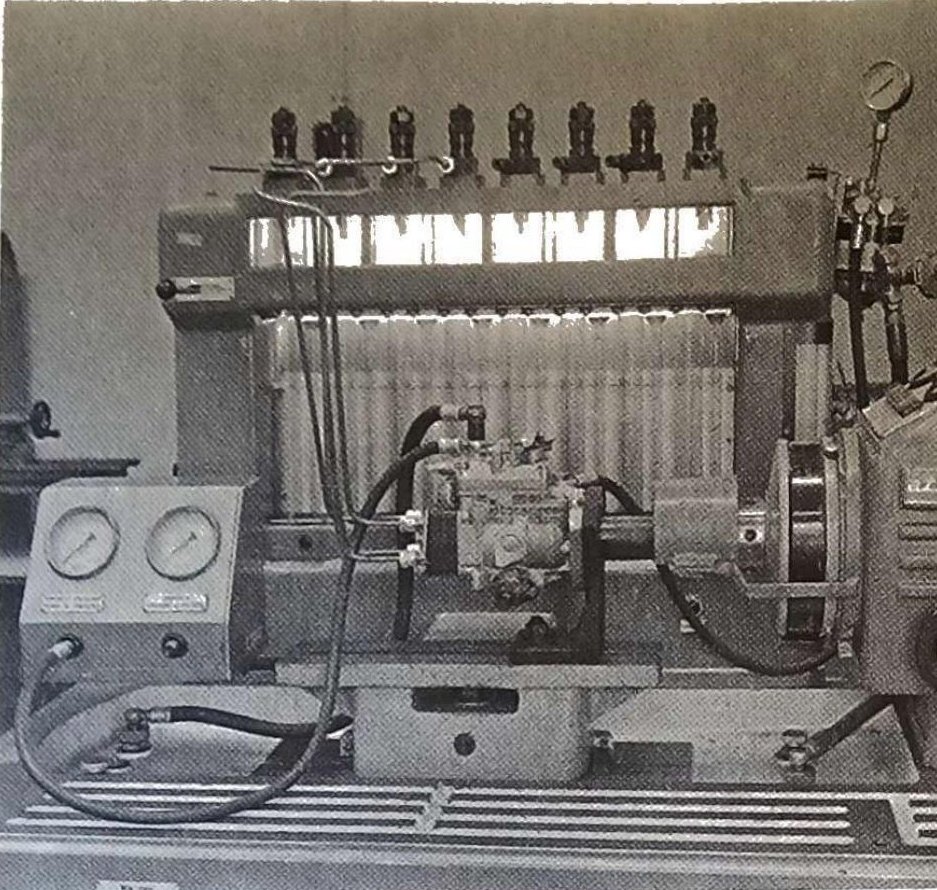

Pompa di iniezione montata sul banco prova.
Pompa di iniezione montata sul banco prova.

Pompa di iniezione montata sul banco prova
Condizioni generali di prova
- Olio di prova: CFB
- Temperatura olio di prova: 40° ± 2°C
- Pressione ingresso pompa: 0,2 bar (0,2 kg/cm²)
- Rotazione: destrorsa

Condizioni specifiche di prova
- Iniettori con molla di pressione WSF 2044/4X e polverizzatori EFEP 182 tarati a 150 bar (153 kg/cm²)
- Tubazioni 2 × 6 × 845 ± 5 mm
- Prealzata pompante: 0,3 mm

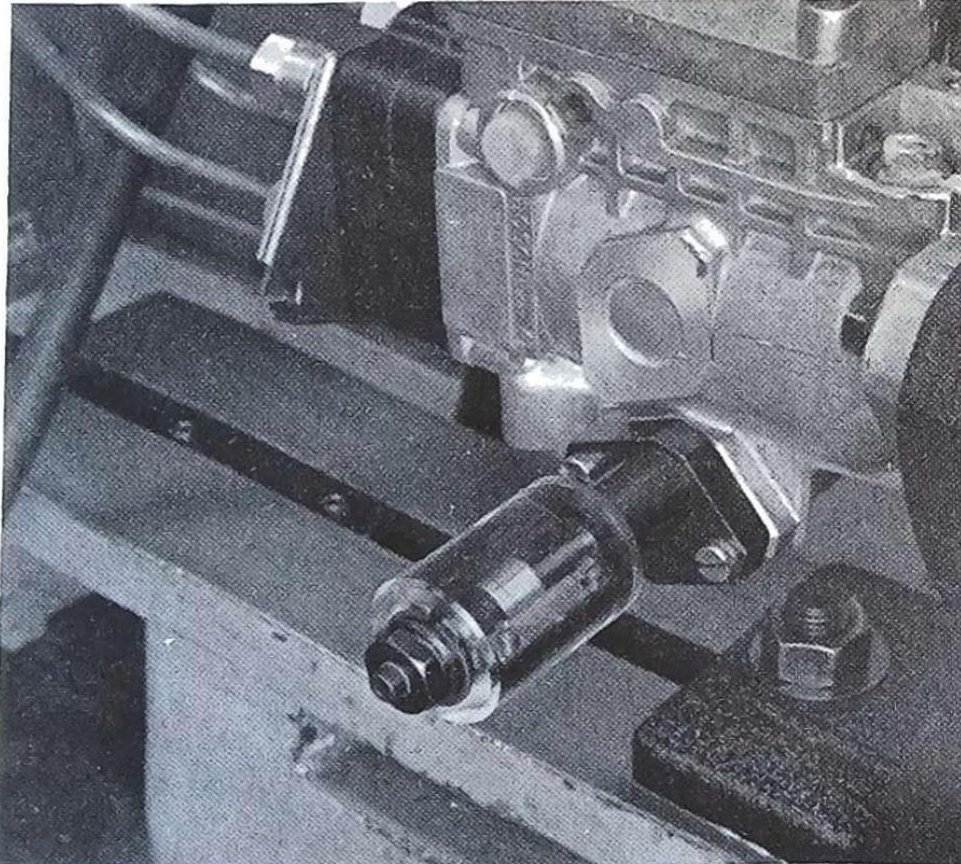

Dettaglio pompa di iniezione al banco prova: controllo anticipo.
Dettaglio pompa di iniezione al banco prova: controllo anticipo.
IMPORTANTE — I valori di taratura corrispondenti ai punti indicati nei controlli che seguono, sono riportati nelle tabelle alle pagg. 23 - 24.

Controllo anticipo

Controllare con l'attrezzo calibro che la corsa del pistone dell'anticipo ai vari regimi di rotazione siano quelli corrispondenti ai valori di tabella nei punti 1 - 2 - 3.

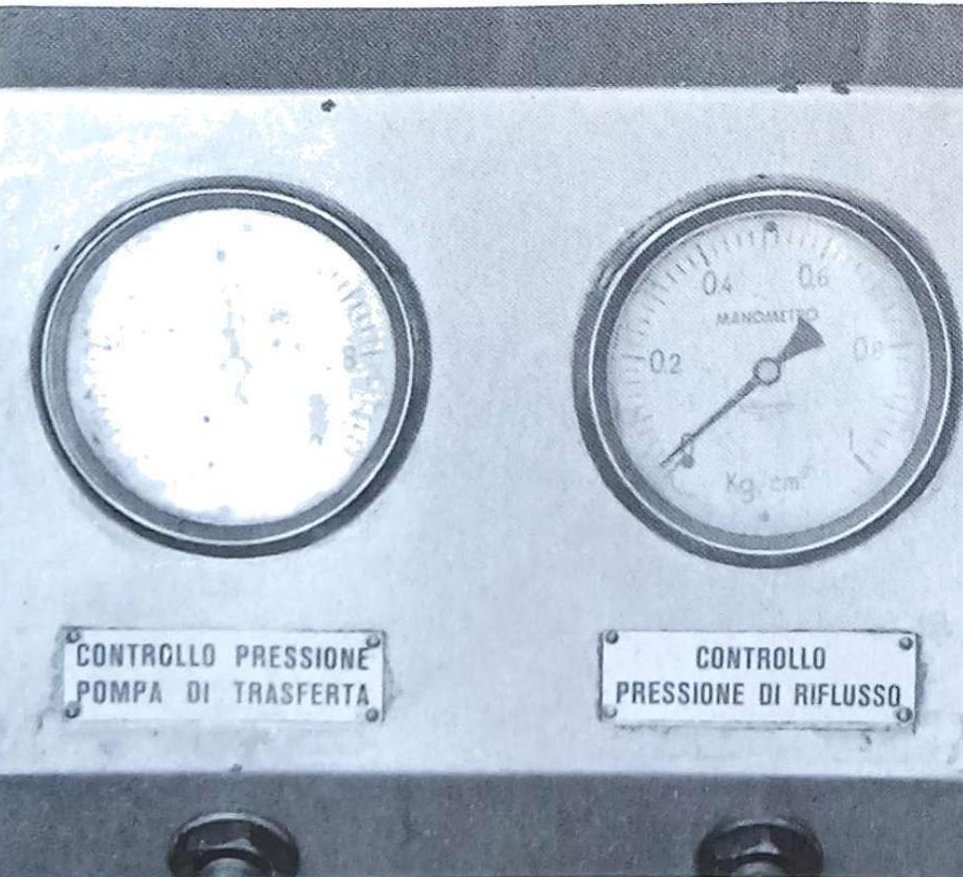

Manometri sul banco prova: controllo pressione pompa di trasferta (sinistra) e controllo pressione di riflusso (destra).
Manometri sul banco prova: controllo pressione pompa di trasferta (sinistra) e controllo pressione di riflusso (destra).

Controllo pressione di trasferta

Controllare ai vari regimi di rotazione che la pressione di trasferta e la portata di riflusso siano quelli corrispondenti ai punti 4 - 5 - 6 della tabella.
