Diesel2000 · 2500

Motore

Alimentazione - Pompa di alimentazione

CONTROLLI E MISURAZIONI

Pompa alimentazione

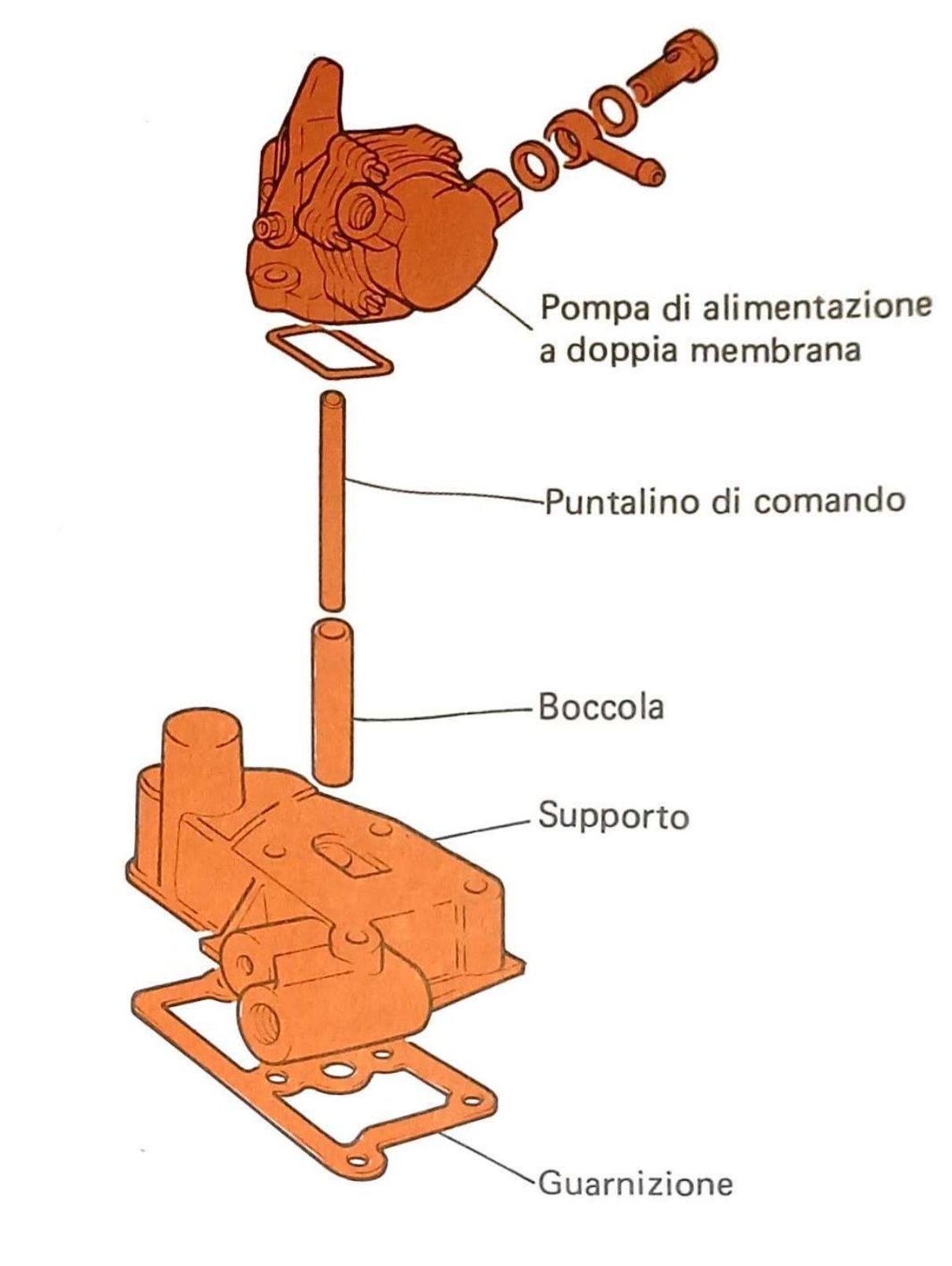

Vista esplosa pompa di alimentazione a doppia membrana con: puntalino di comando, boccola, supporto, guarnizione.

La pressione di alimentazione della pompa è di 0,294 ÷ 0,343 bar (0,3 ÷ 0,35 kg/cm²); riscontrando valori diversi occorre sostituirla. Controllare che il giuoco tra puntalino di comando e la relativa boccola non sia eccessivo. Le superfici di contatto del supporto devono risultare in piano (per piccole imperfezioni è possibile il ripristino mediante lima fine).

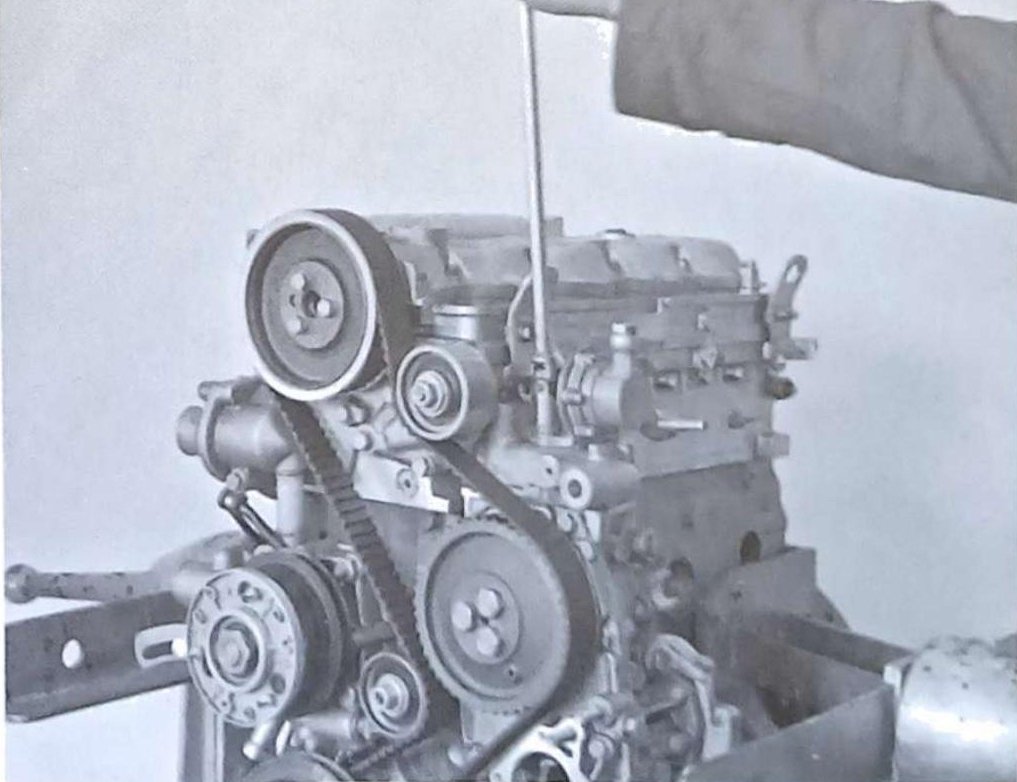

Montaggio pompa di alimentazione sulla scatola supporto organi ausiliari
