Diesel2000 · 2500
Motore
Comando distribuzione - Tenditori - Pulegge - Cinghia dentata

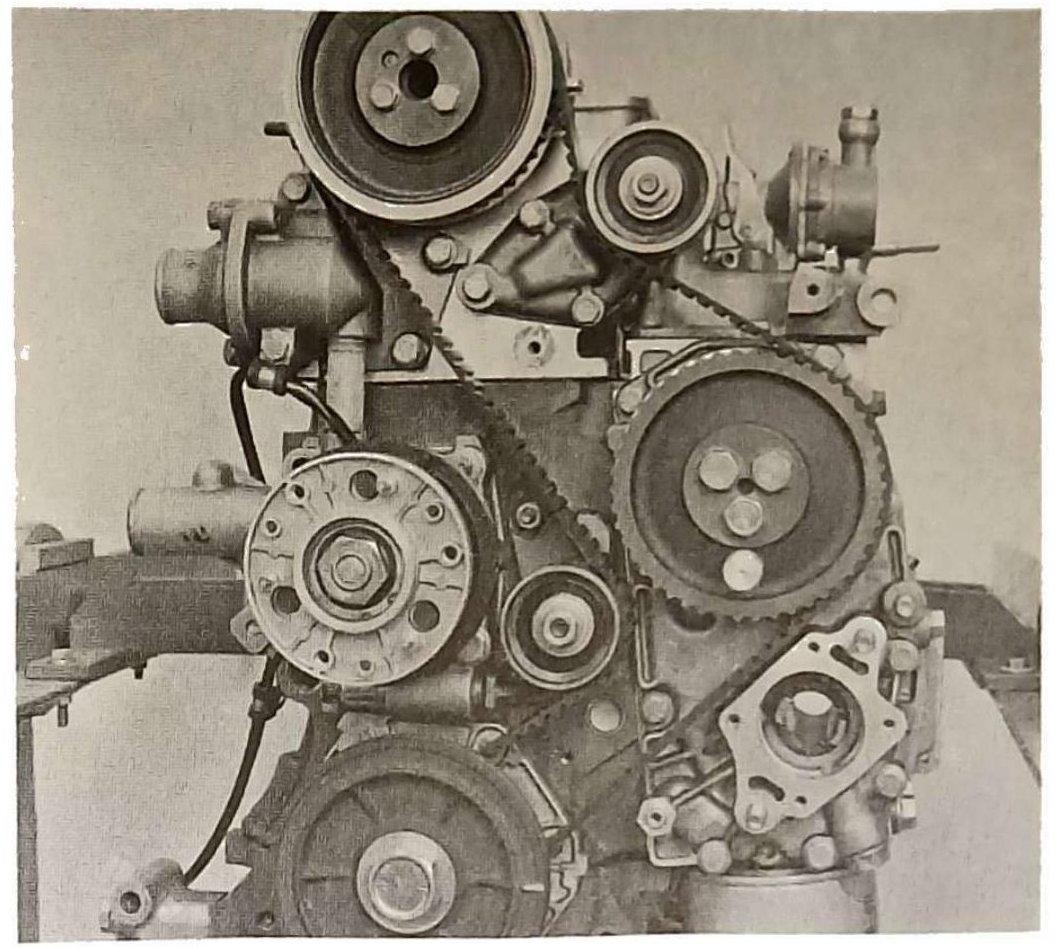

Montaggio cinghia dentata
Montare la cinghia dentata, avendo cura di verificarne il corretto accoppiamento dei denti su tutte le pulegge dentate.
IMPORTANTE — Durante il montaggio della cinghia dentata, al fine di non compromettere la struttura delle fibre costituenti la cinghia stessa, evitare nel modo più assoluto piegature ad angolo vivo.

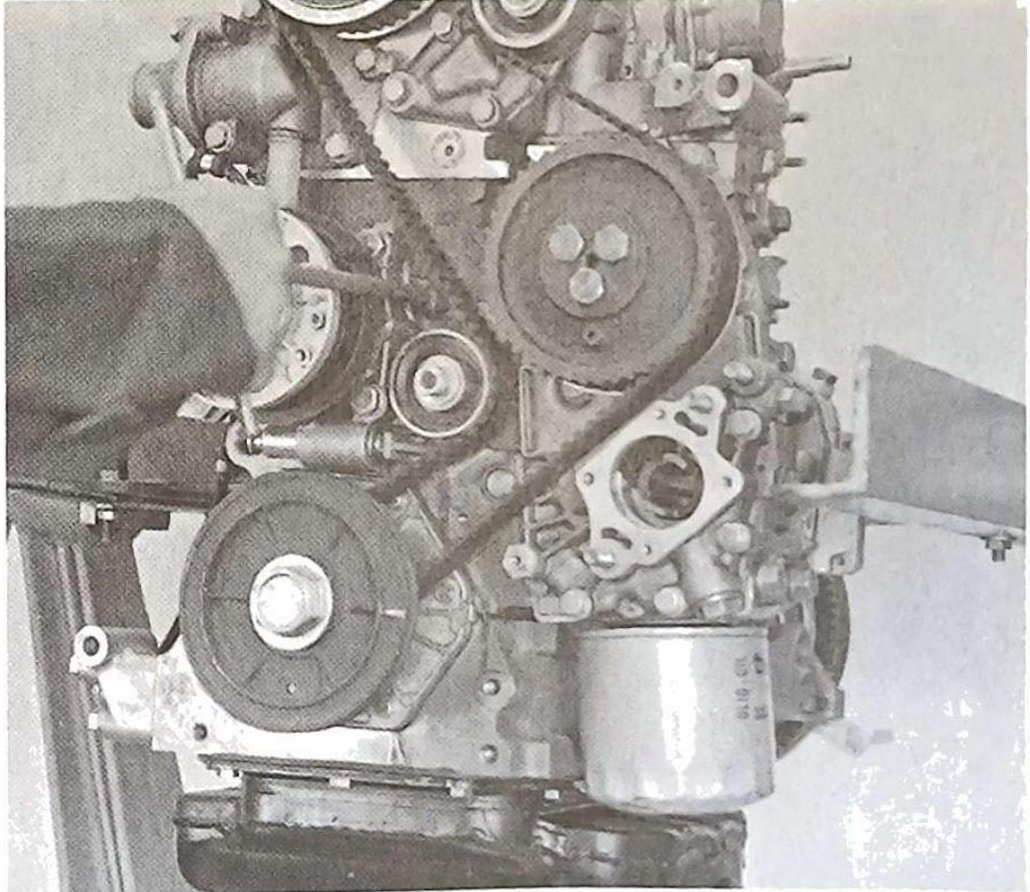

Regolazione tensione cinghia dentata
Togliere l'attrezzo A.60638 di ritegno molla tenditore regolabile, ruotare l'albero motore di due giri nel senso di rotazione, ricontrollare l'esatta fasatura della distribuzione e bloccare a fondo di dadi di fissaggio del tenditore regolabile.

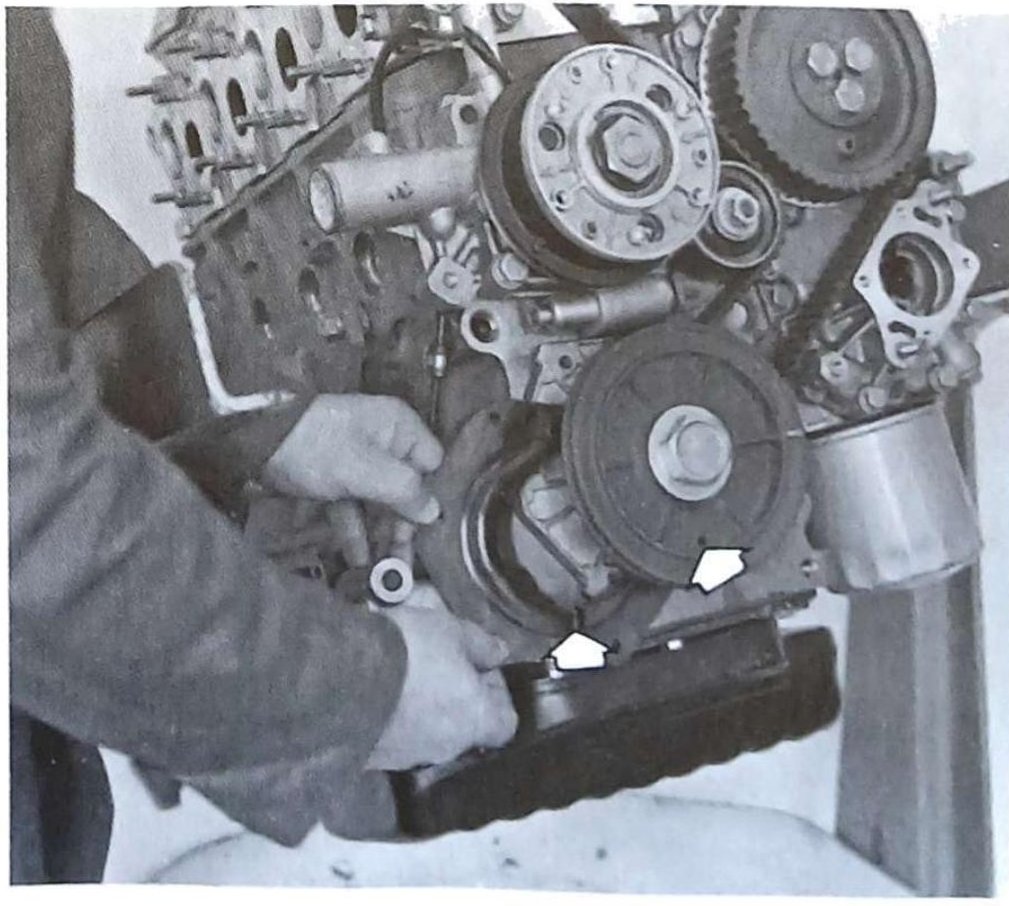

Montaggio riparo cinghia dentata
NOTA — Con motori montati su autoveicolo la posizione dello stantuffo del cilindro n. 1 al PMS, si determina quando il foro sulla puleggia è allineato con il risalto di lamiera saldato sul riparo. Tale condizione si riscontra usando l'attrezzo A.60617. Le frecce indicano il foro sulla puleggia e il risalto sul riparo.
87
