Diesel2000 · 2500

Motore

Comando distribuzione - Tenditori - Pulegge - Cinghia dentata

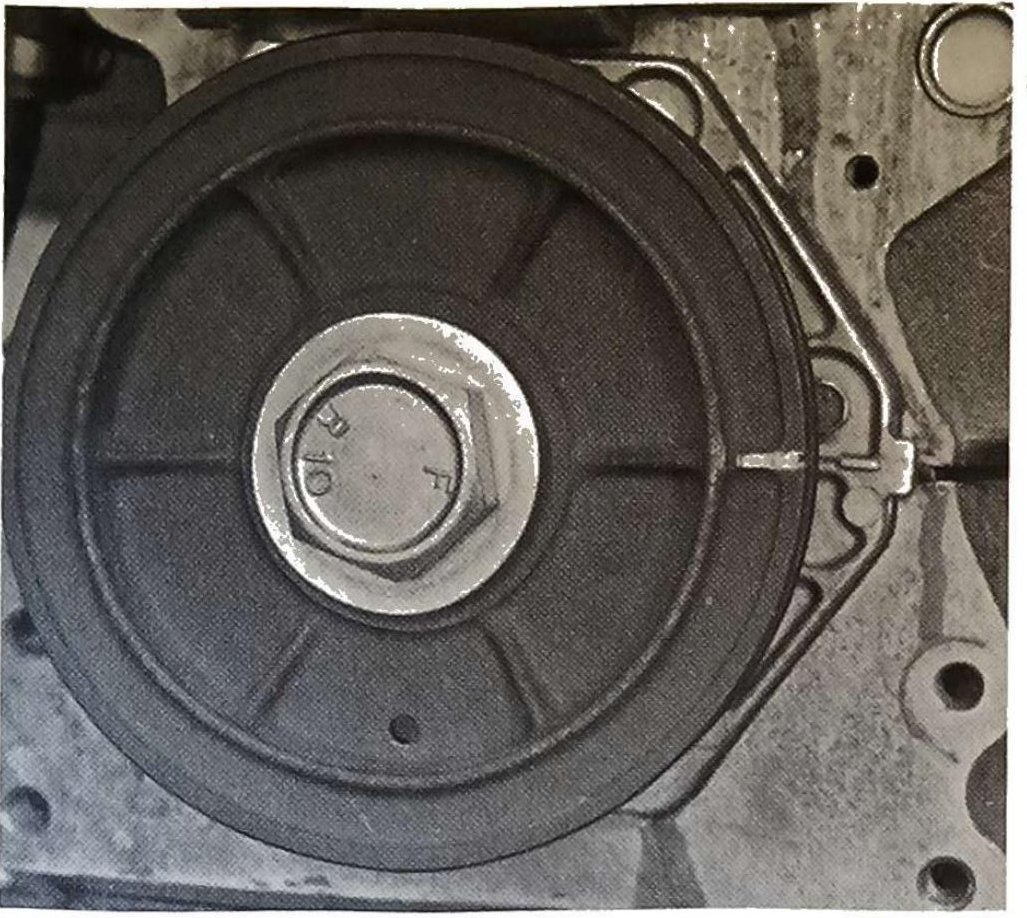

Vista delle tacche di riferimento sulla puleggia e sul coperchio anteriore

Posizionare lo stantuffo del cilindro n. 1 al PMS, facendo coincidere la tacca ricavata sulla puleggia comando alternatore e pompa acqua con quella sul coperchio anteriore per albero motore.

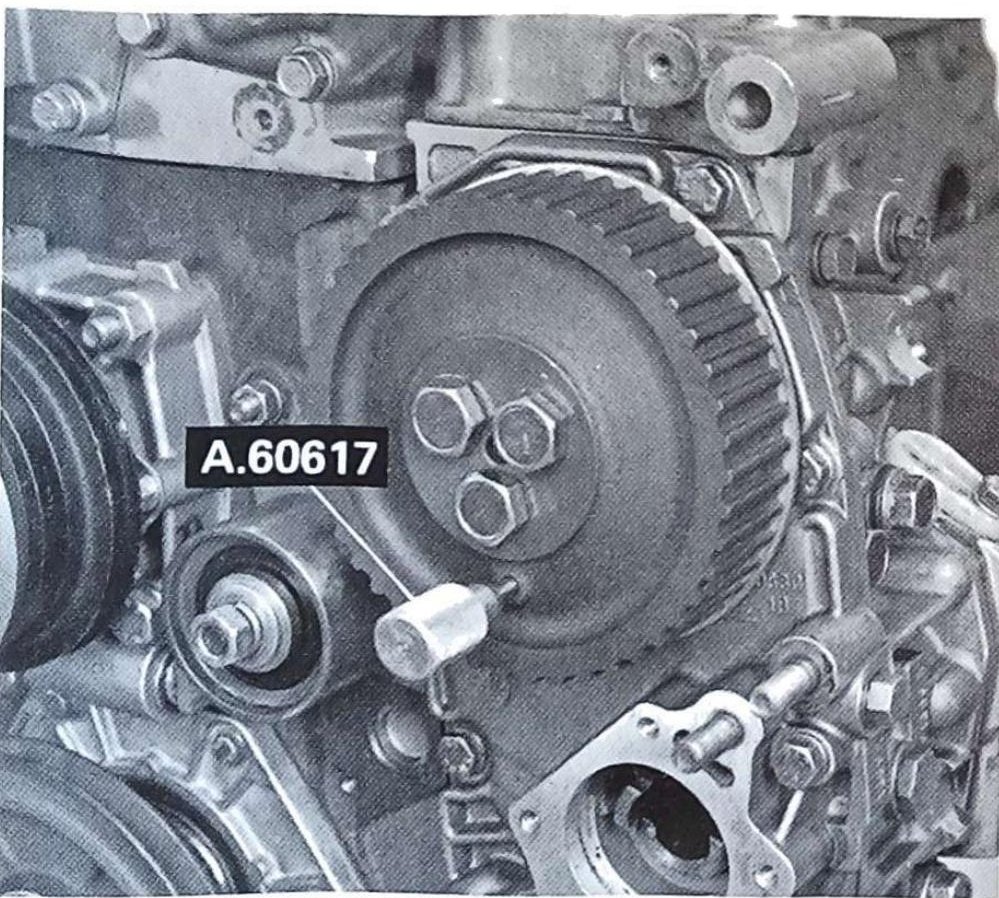

Posizionamento puleggia comando organi ausiliari con attrezzo A.60617

Posizionare il foro di riferimento sulla puleggia dentata comando organi ausiliari con il foro ricavato sul coperchio anteriore del gruppo organi ausiliari inserendo l'apposito attrezzo.

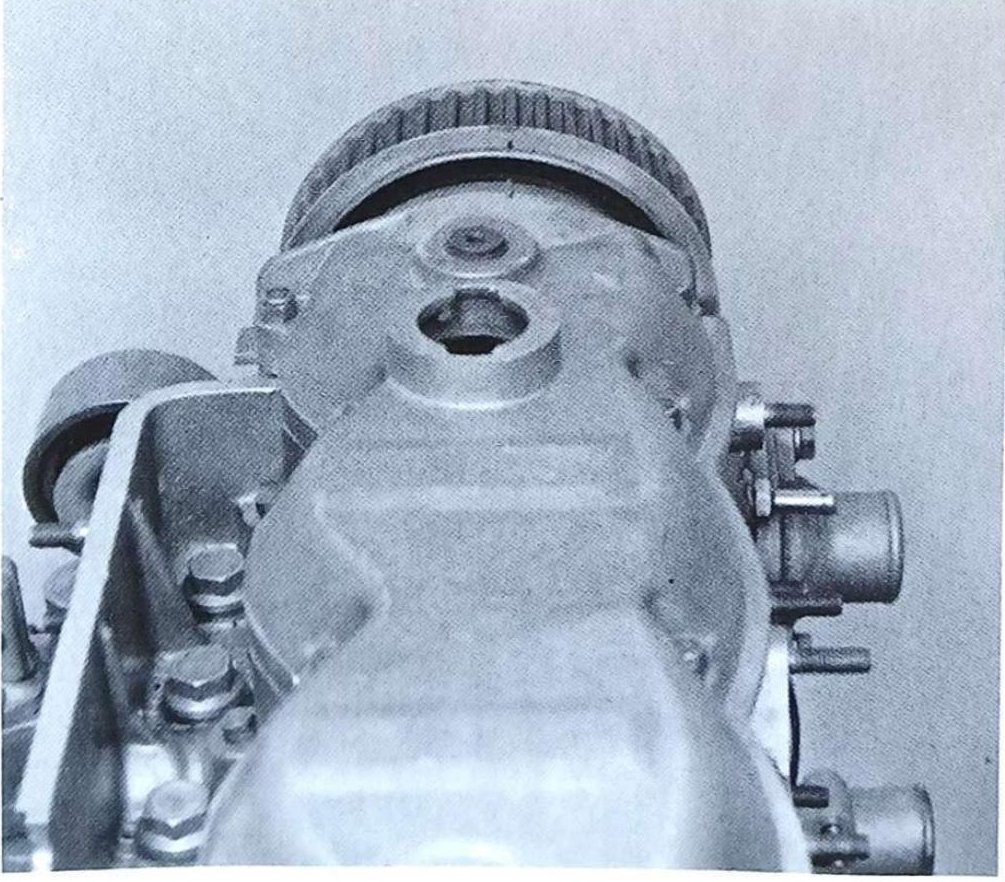

Vista delle tacche di riferimento sulla puleggia dentata e sul coperchio punterie

Far coincidere la tacca ricavata sulla flangia interna della puleggia dentata comando albero distribuzione con quella sul coperchio punterie.
