Diesel2000 · 2500

Motore

Testa cilindri

CONTROLLI E MISURAZIONI

Testa cilindri

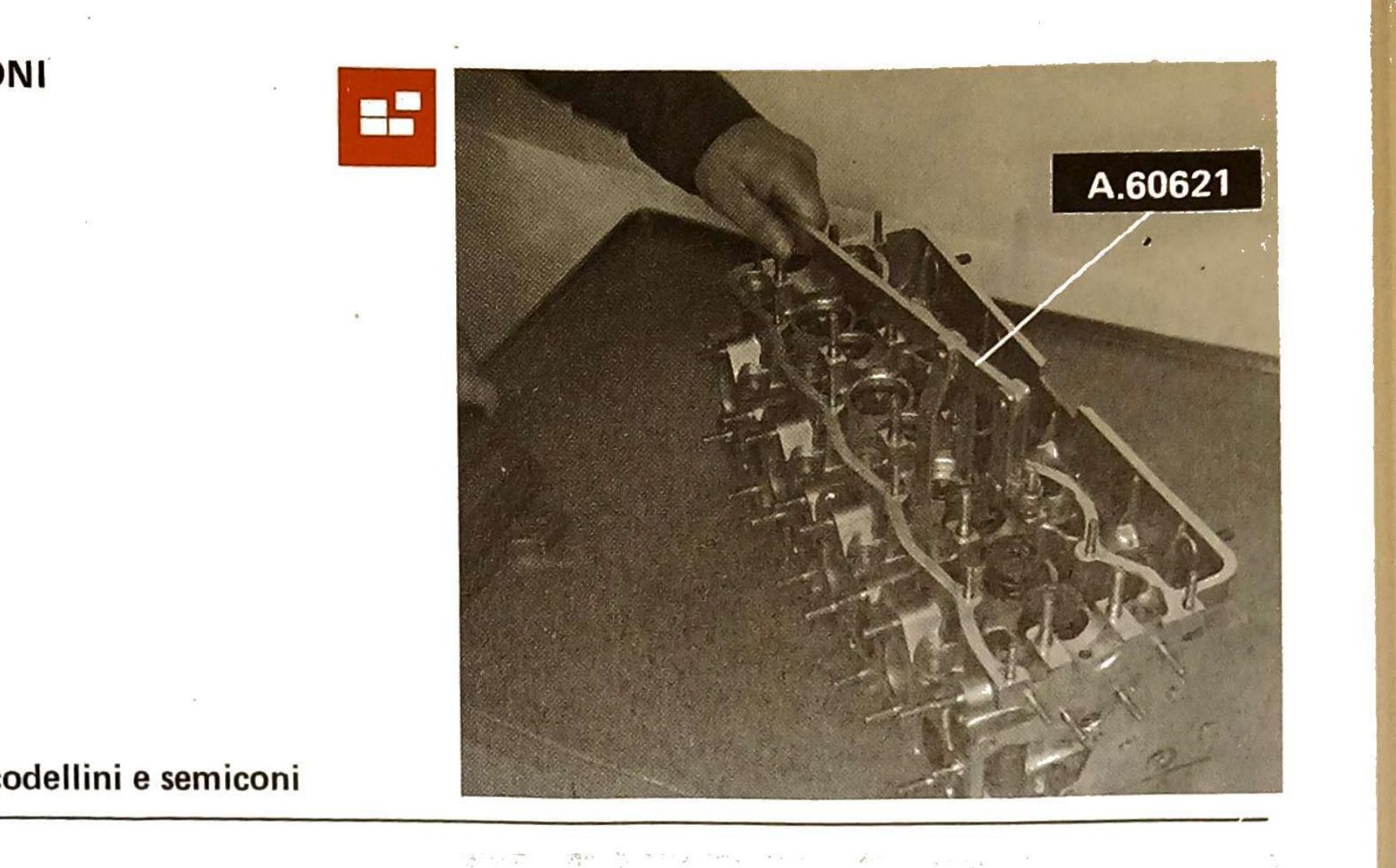

Smontaggio valvola, molle, scodellini e semiconi con attrezzo A.60621.
Smontaggio valvola, molle, scodellini e semiconi con attrezzo A.60621.

Smontaggio valvola, molle, scodellini e semiconi

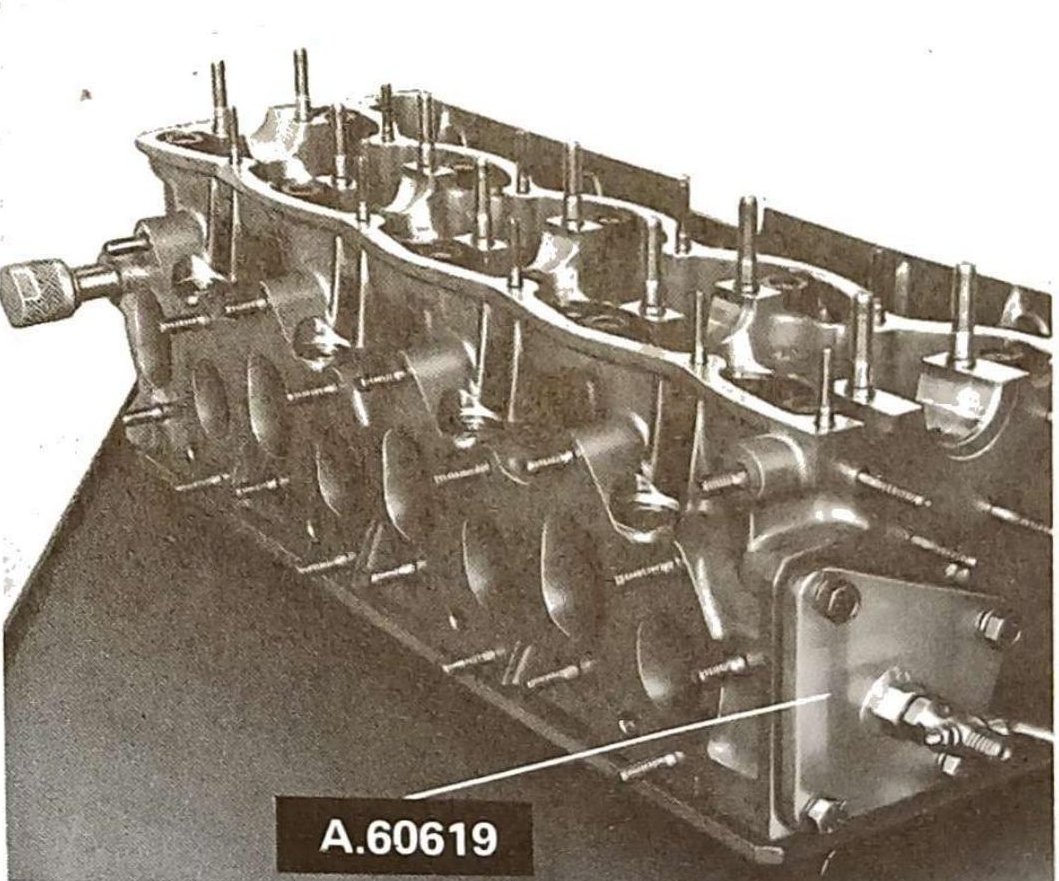

Prova tenuta idraulica testa cilindri con attrezzo A.60619; le frecce indicano le viti con dado per il fissaggio della testa alla piastra dell'attrezzo.
Prova tenuta idraulica testa cilindri con attrezzo A.60619; le frecce indicano le viti con dado per il fissaggio della testa alla piastra dell'attrezzo.

Prova tenuta idraulica testa cilindri

Le frecce indicano le viti con dado per il fissaggio della testa alla piastra dell'attrezzo A.60619.

NOTA — Il rubinetto dell'attrezzo A.60619 deve essere collegato con la pompa A.95734 dalla quale l'acqua riscaldata alla temperatura di 85° ÷ 90°C, viene inviata alla testa fino a raggiungere la pressione di 1,96 ÷ 2,94 bar (2 ÷ 3 kg/cm²). Non devono verificarsi perdite.

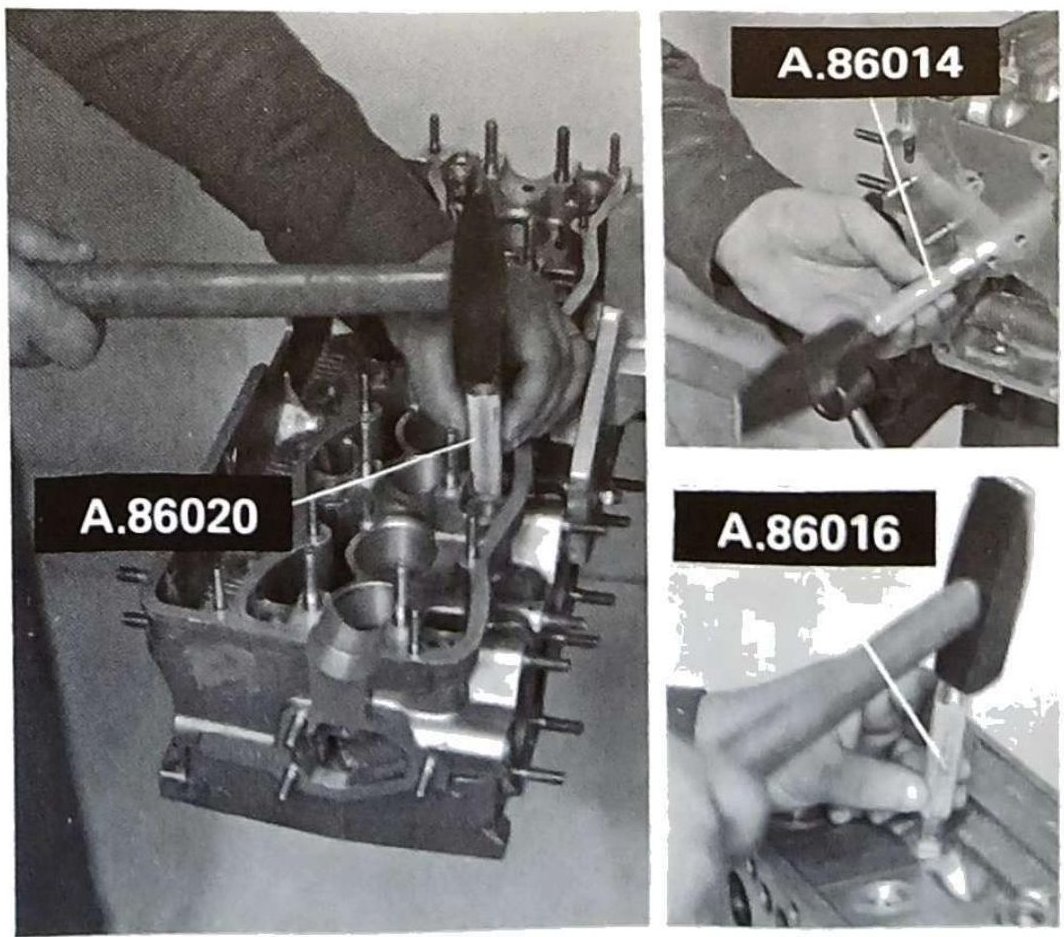

Montaggio tappi a scodellino sulla testa cilindri con attrezzatura A.86020 (sinistra), A.86014 (in alto a destra) e A.86016 (in basso a destra).
Montaggio tappi a scodellino sulla testa cilindri con attrezzatura A.86020 (sinistra), A.86014 (in alto a destra) e A.86016 (in basso a destra).

Montaggio tappi a scodellino sulla testa cilindri

NOTA — Lo smontaggio dei tappi a scodellino si effettua con un battitoio generico.

Prima del montaggio dei tappi spalmare con sigillante le superfici di contatto con la testa cilindri.
