Diesel2000 · 2500

Motore

Volano

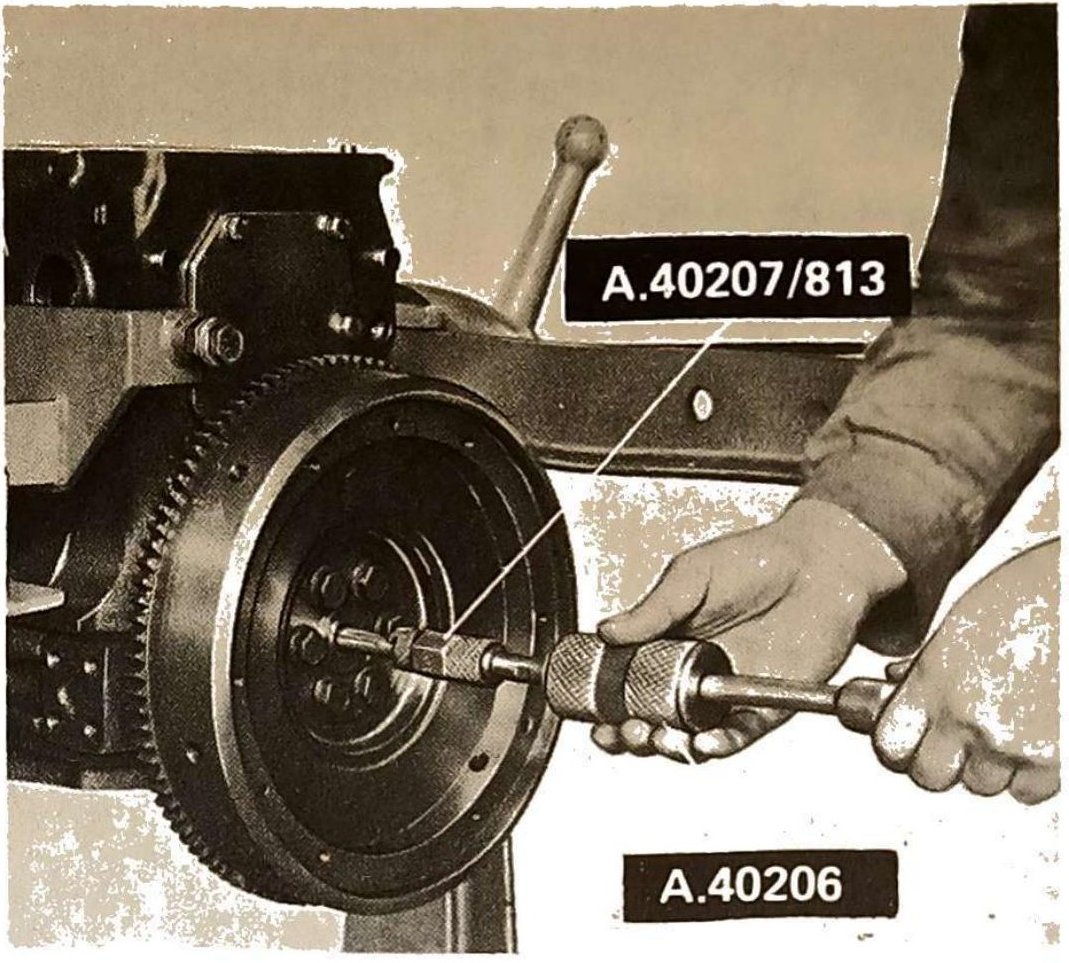

Estrazione del cuscinetto a sfera dal volano motore con attrezzi A.40207/813 e A.40206.
Estrazione del cuscinetto a sfera dal volano motore con attrezzi A.40207/813 e A.40206.

Estrazione del cuscinetto a sfera dal volano motore

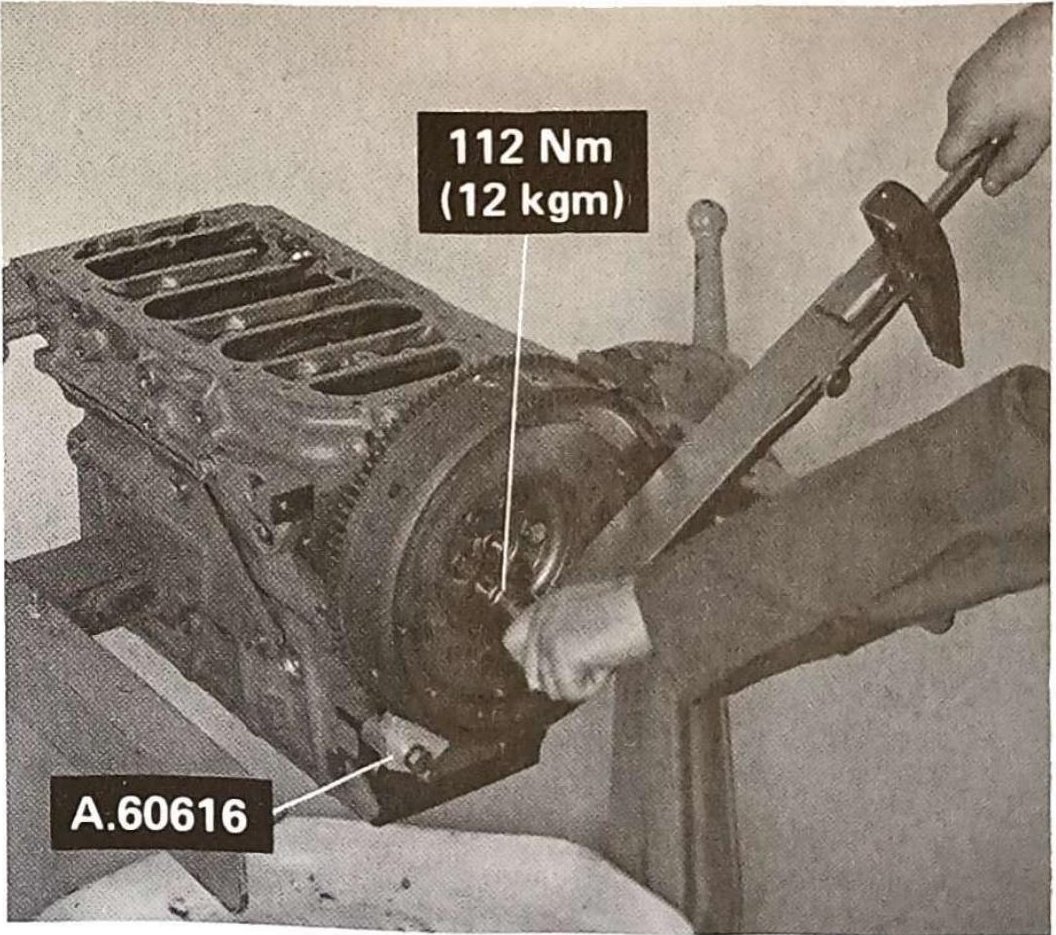

Montaggio volano motore con attrezzo A.60616. Coppia di serraggio: 112 Nm (12 kgm).
Montaggio volano motore con attrezzo A.60616. Coppia di serraggio: 112 Nm (12 kgm).

Montaggio volano motore

NOTA — Posizionare l'albero motore con i perni di biella dei cilindri (1 — 4) rivolti verso l'alto (PMS), quindi montare il volano con la tacca di riferimento, indicante il PMS, rivolta verso l'alto.

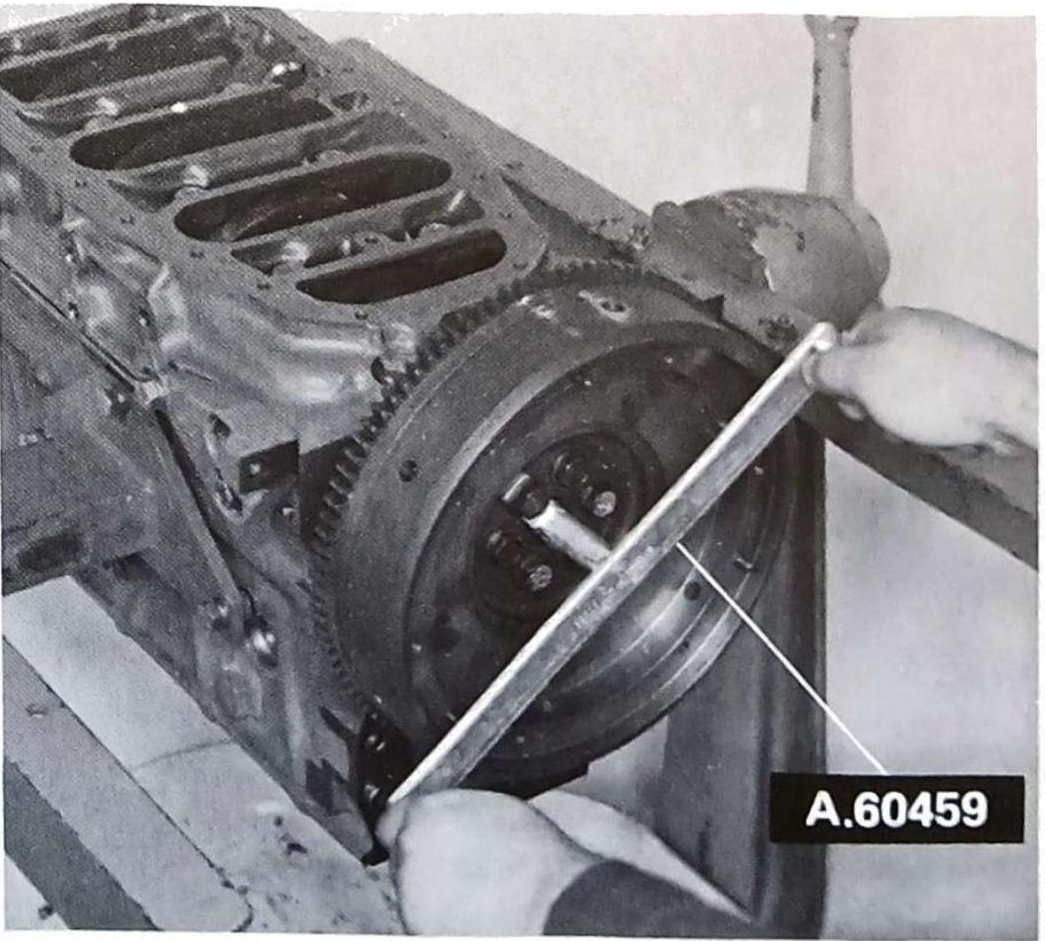

Applicazione manovella per rotazione albero motore con attrezzo A.60459.
Applicazione manovella per rotazione albero motore con attrezzo A.60459.

Applicazione manovella per rotazione albero motore

47
