Diesel2000 · 2500

Motore

Coperchio anteriore - Volano

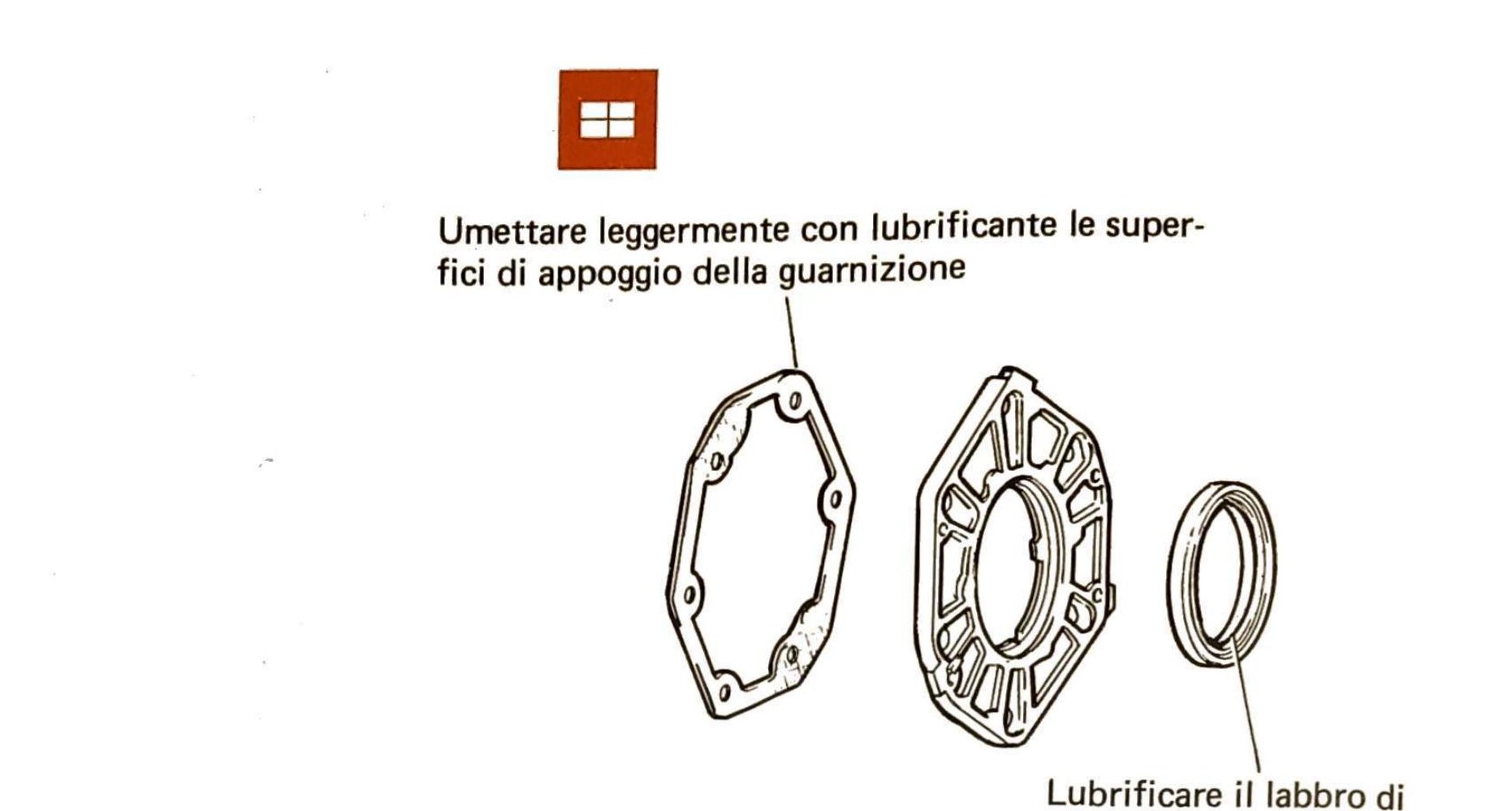

Componenti coperchio anteriore albero motore: guarnizione piana, coperchio e anello di tenuta. Indicazioni: umettare leggermente con lubrificante le superfici di appoggio della guarnizione; lubrificare il labbro di tenuta della guarnizione.
Componenti coperchio anteriore albero motore: guarnizione piana, coperchio e anello di tenuta. Indicazioni: umettare leggermente con lubrificante le superfici di appoggio della guarnizione; lubrificare il labbro di tenuta della guarnizione.

Umettare leggermente con lubrificante le superfici di appoggio della guarnizione

Lubrificare il labbro di tenuta della guarnizione

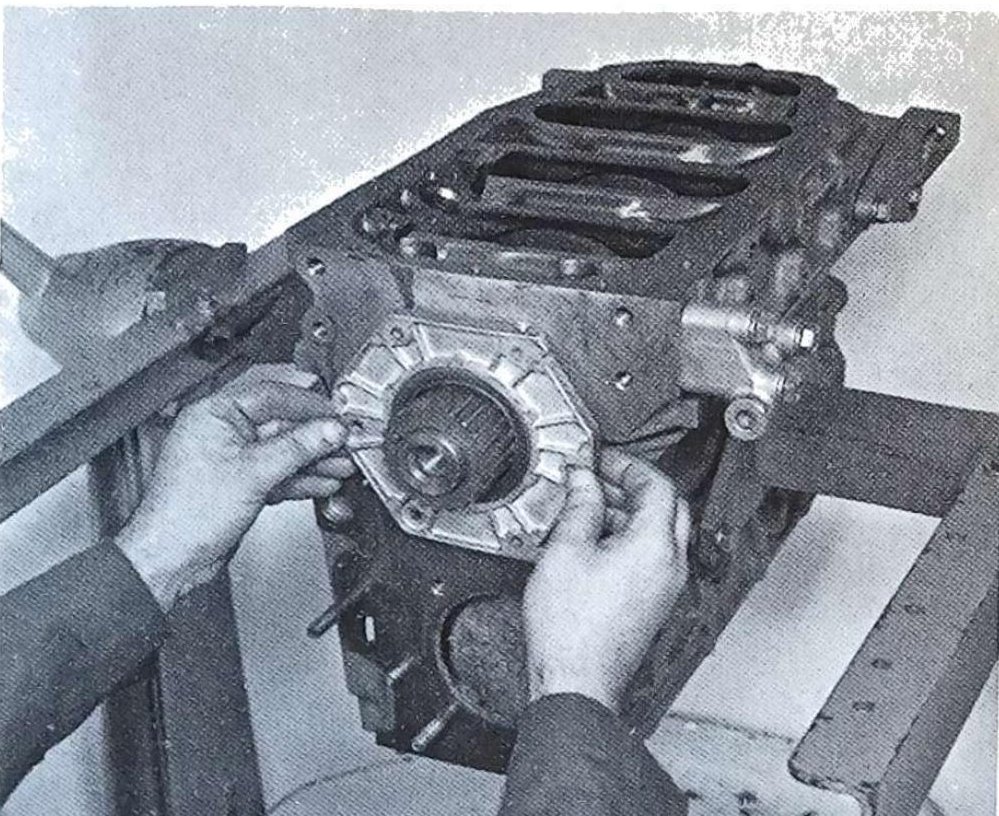

Montaggio coperchio anteriore albero motore.
Montaggio coperchio anteriore albero motore.

Montaggio coperchio anteriore albero motore

Volano motore

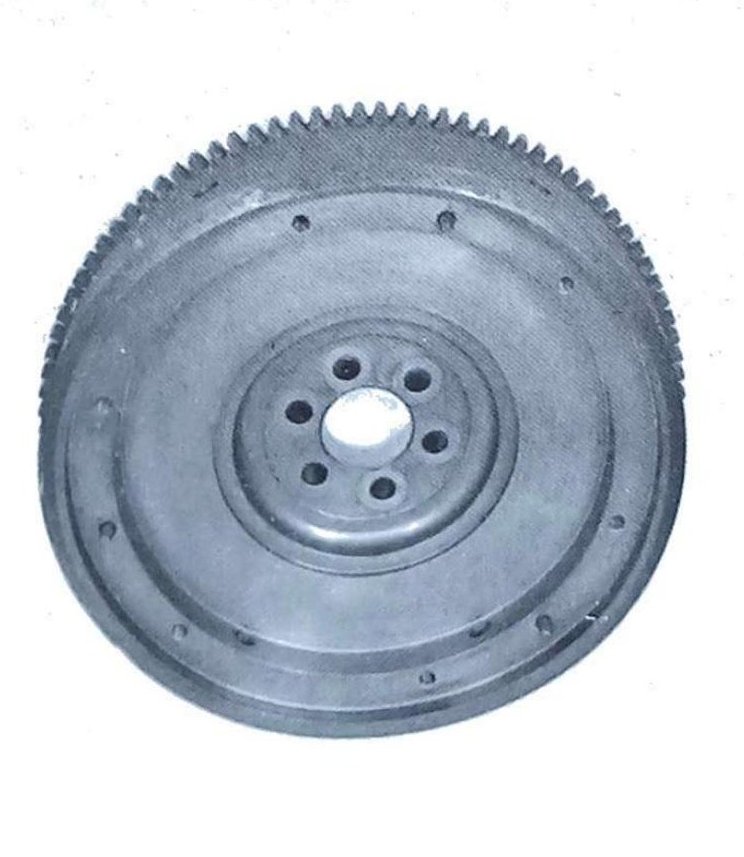

Volano motore con corona dentata.
Volano motore con corona dentata.

Controllo superficie appoggio disco frizione
Se la superficie presenta rigature è necessario procedere alla tornitura.

NOTA — In caso di sostituzione della corona dentata, scaldare preventivamente in forno a 80°C la nuova corona e calzarla sul volano con lo smusso praticato sul diametro interno, rivolto verso il volano stesso. Per lo smontaggio servirsi di un comune battitoio di acciaio.
46
