Diesel2000 · 2500

Motore

Gruppo cilindri e basamento

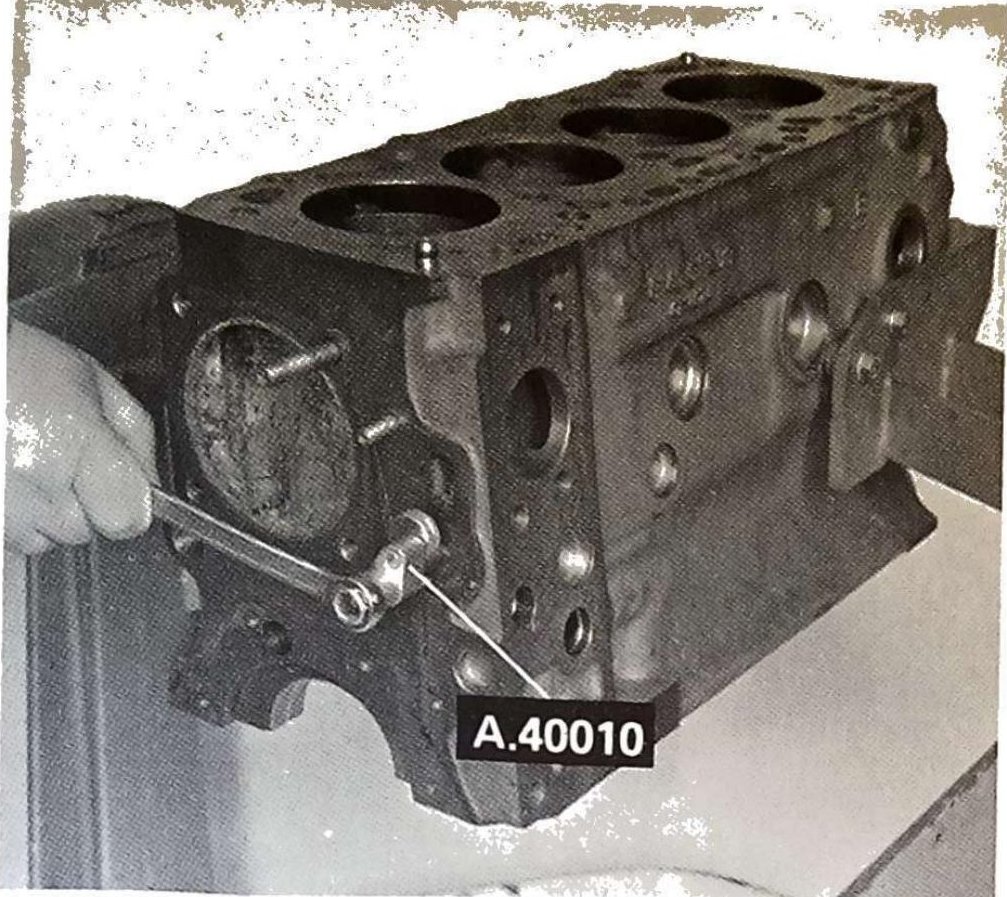

Smontaggio prigionieri dal basamento con estrattore a rotella A.40010.
Smontaggio prigionieri dal basamento con estrattore a rotella A.40010.

Smontaggio prigionieri

L'estrattore a rotella A.40010 ha un campo di utilizzo per diametri 8 ÷ 19 mm.

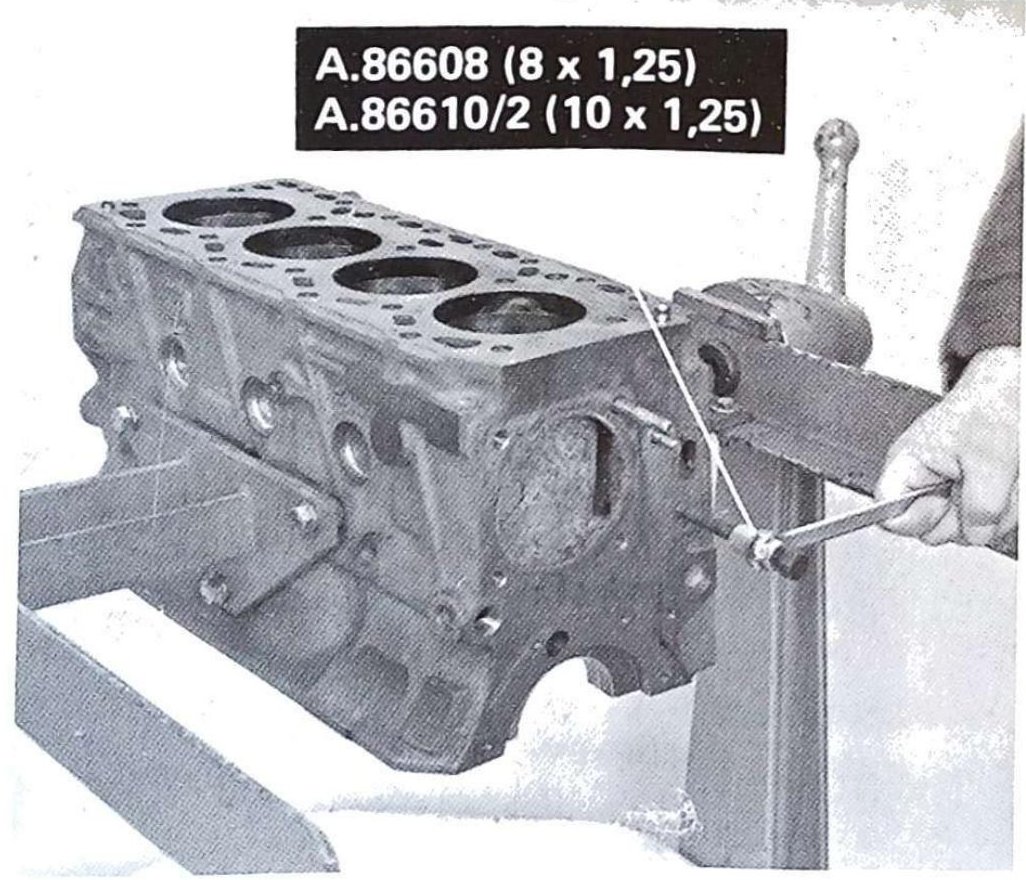

Montaggio prigionieri sul basamento con attrezzi A.86608 (8 x 1,25) e A.86610/2 (10 x 1,25).
Montaggio prigionieri sul basamento con attrezzi A.86608 (8 x 1,25) e A.86610/2 (10 x 1,25).

Montaggio prigionieri

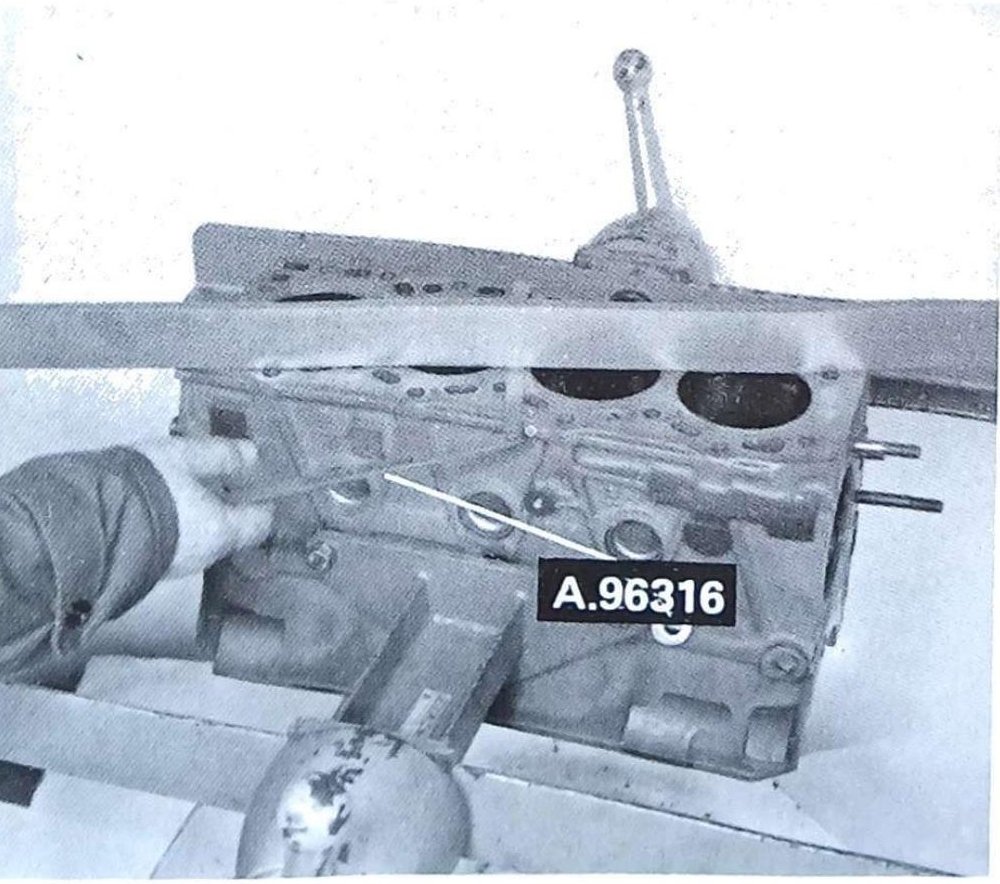

Controllo piano di appoggio testa cilindri mediante riga e spessimetro con attrezzo A.96316.
Controllo piano di appoggio testa cilindri mediante riga e spessimetro con attrezzo A.96316.

Controllo piano di appoggio testa cilindri mediante riga e spessimetro.

NOTA — La deformazione massima del piano di appoggio della testa cilindri non deve essere superiore a 0,1 mm.
38
