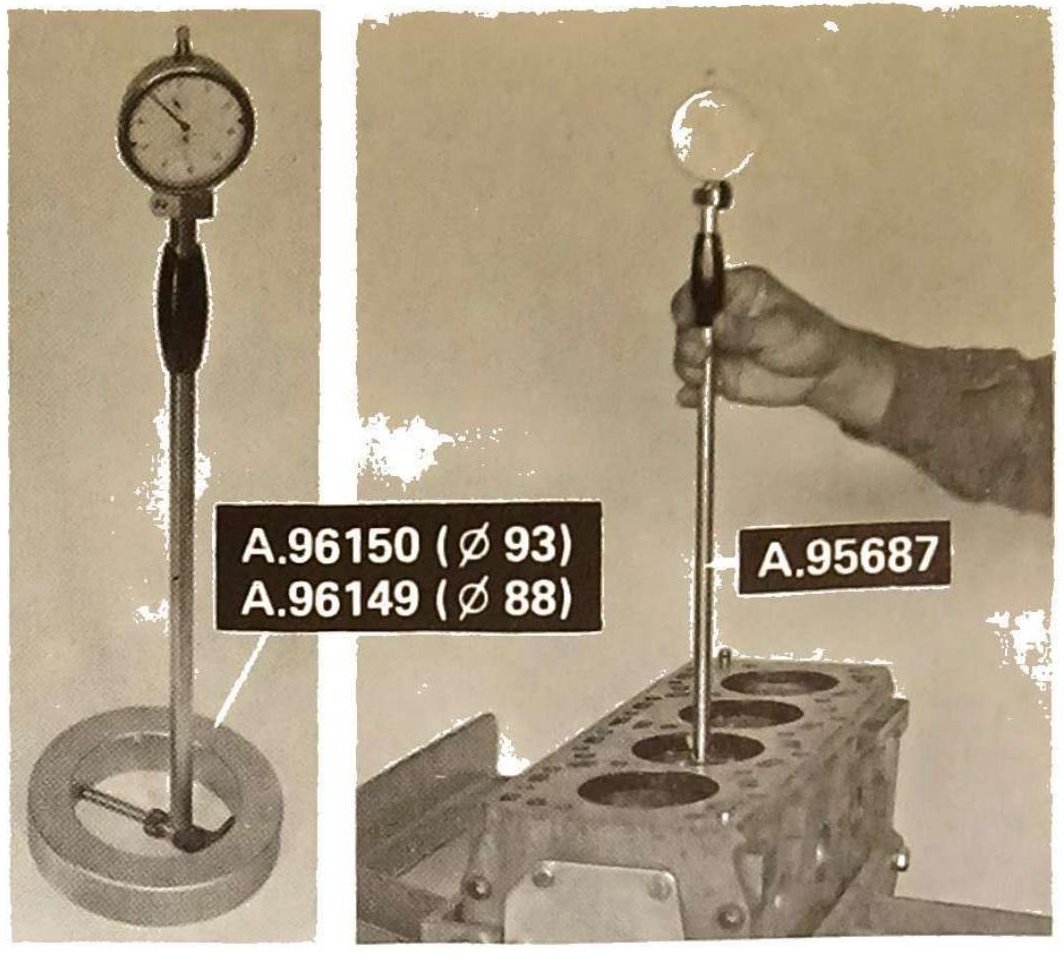

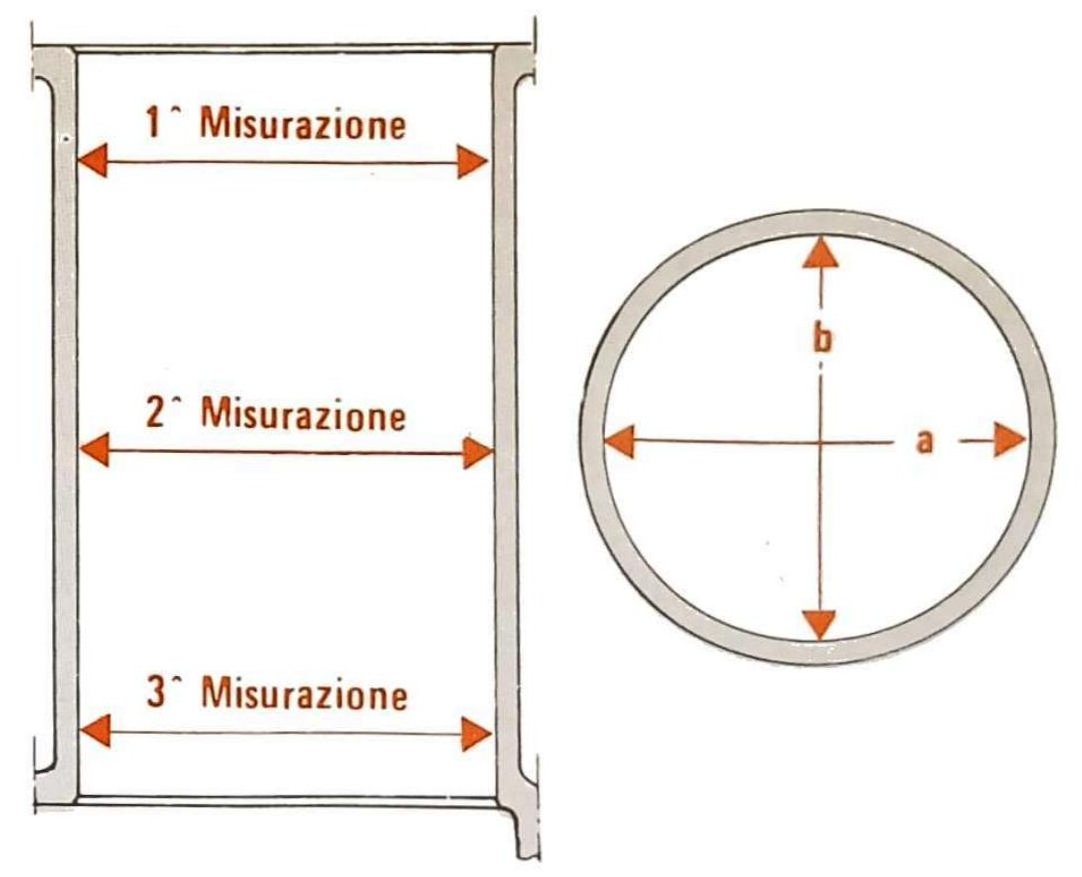

Misurazione canne cilindri: comparatore con attrezzo A.96150 (Ø 93) / A.96149 (Ø 88) per taratura (sinistra) e attrezzo A.95687 per misurazione interna canna cilindro montata nel basamento (destra).Schema per la misurazione delle canne cilindri: piano longitudinale con indicazione delle tre quote di misurazione in altezza e sezione circolare con direzioni di misura a (diametrale orizzontale) e b (diametrale verticale).
Montaggio tappi a scodellino sul basamento
L'estrazione dei tappi per le camere di raffreddamento può essere eseguita con un normale battitoio d'acciaio.

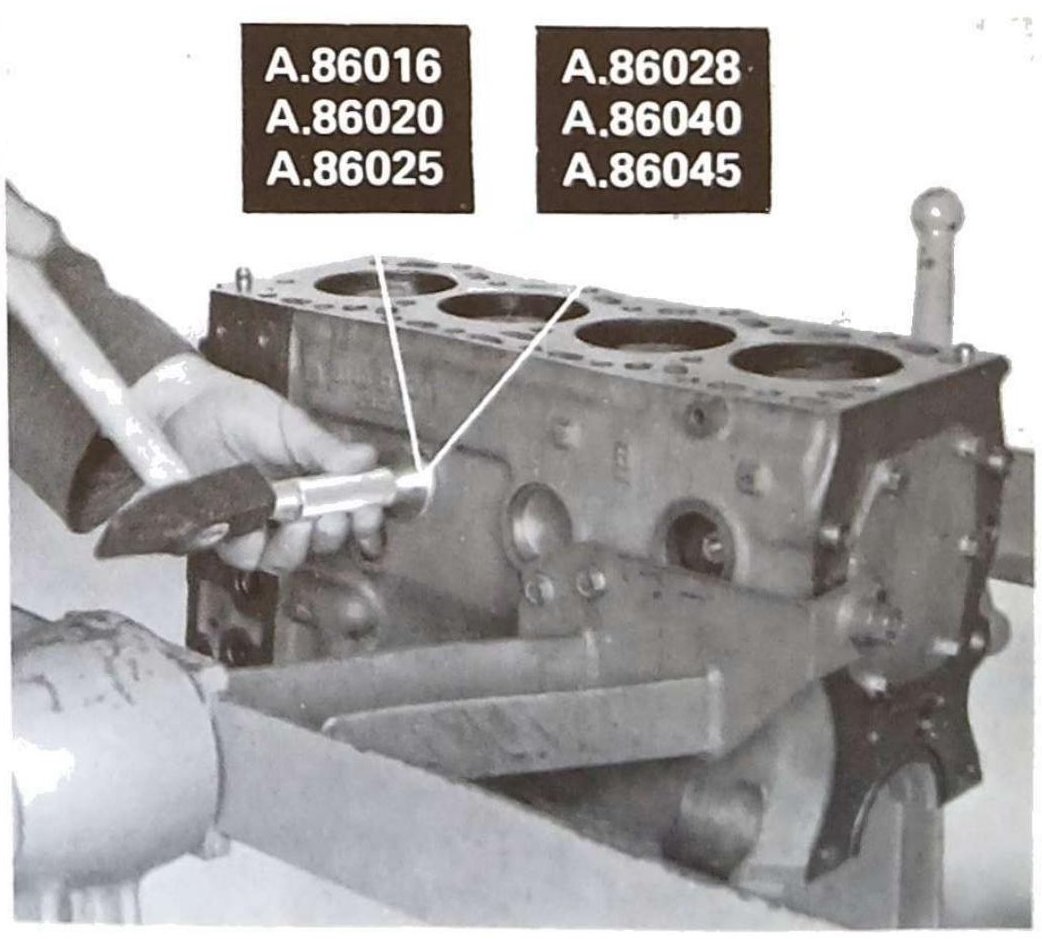

Montaggio tappi a scodellino sul basamento con attrezzi A.86016, A.86020, A.86025, A.86028, A.86040, A.86045: operatore che inserisce il tappo nella sede sul basamento.
IMPORTANTE — Prima del montaggio dei tappi spalmare con sigillante le superfici di contatto con il basamento.
