Diesel2000 · 2500

Dati tecnici

Lubrificazione - Alimentazione - Raffreddamento

LUBRIFICAZIONE — Pompa olio

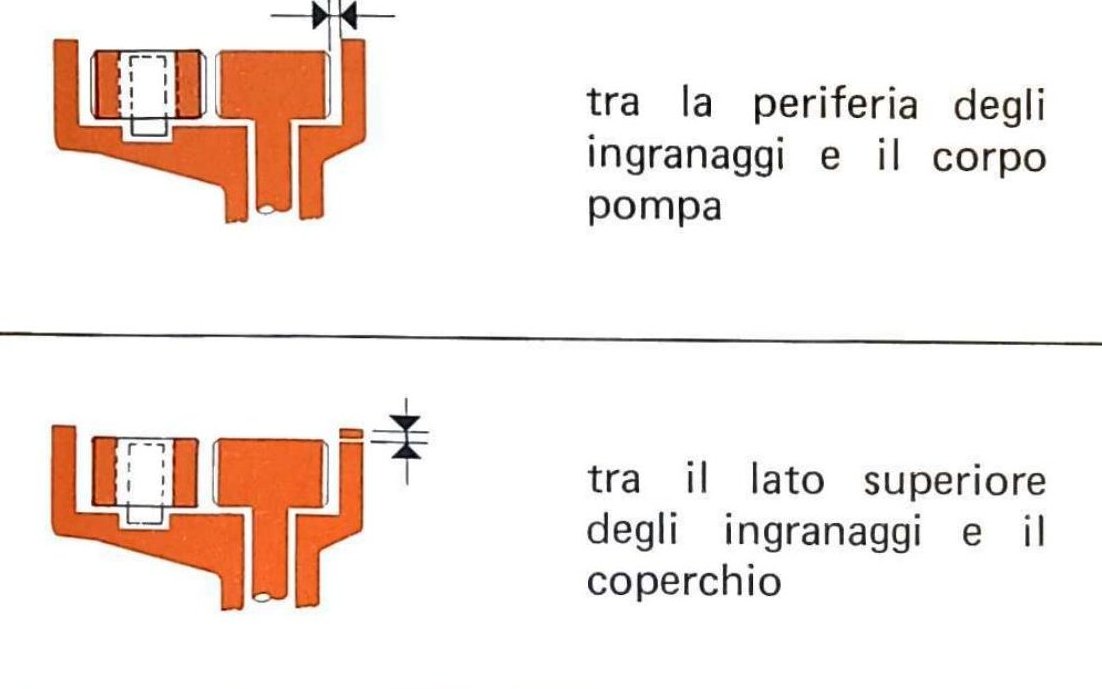

Pompa olio: gioco tra periferia degli ingranaggi e corpo pompa (riga superiore) e gioco tra lato superiore degli ingranaggi e coperchio (riga inferiore)

LUBRIFICAZIONE — Pompa olio
		Valori in mm
		2000	2500
Pompa olio tipo		ad ingranaggi
Comando pompa		Mediante cinghia dentata
Valvola regolazione pressione olio		Sul coperchio post. supporto organi ausiliari
tra la periferia degli ingranaggi e il corpo pompa		0,060 ÷ 0,170
tra il lato superiore degli ingranaggi e il coperchio		0,065 ÷ 0,131
Filtro a portata totale		a cartuccia
Trasmettitore insufficiente pressione olio		elettrico
Pressione di funz. a 100°C	regime min.	0,78 bar (0,8 kg/cm²)
	regime max.	3,924 bar (4 kg/cm²)
	P₁	86,2 ± 3,4 N (8,8 ± 0,35 kg)
	H₁	39
	P₂	126,4 ± 4,9 N (12,9 ± 0,5 kg)
	H₂	32

ALIMENTAZIONE — Pompa di alimentazione meccanica a membrana

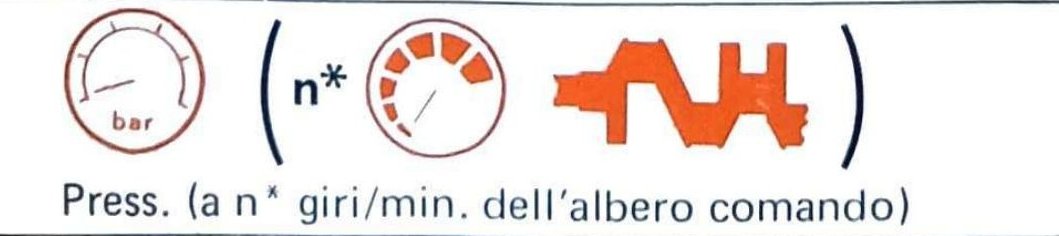

Pompa di alimentazione: schema con indicazione pressione a n* giri/min. dell'albero comando

ALIMENTAZIONE — Pompa di alimentazione meccanica a membrana
		Valori in mm
Portata		100 l/h
Press. (a n* giri/min. dell'albero comando)		0,294 ÷ 0,343 bar (0,3 ÷ 0,35 kg/cm²) 2200 (*)

21
