Diesel2000 · 2500

Dati tecnici

Testa cilindri e organi della distribuzione

DENOMINAZIONE

DENOMINAZIONE — Valori in mm
DENOMINAZIONE20002500
Gioco valvola per controllo messa in fase→) aspirazione0,5
↺) scarico0,5
Gioco valvola di funzionamento→) aspirazione0,5
↺) scarico0,5

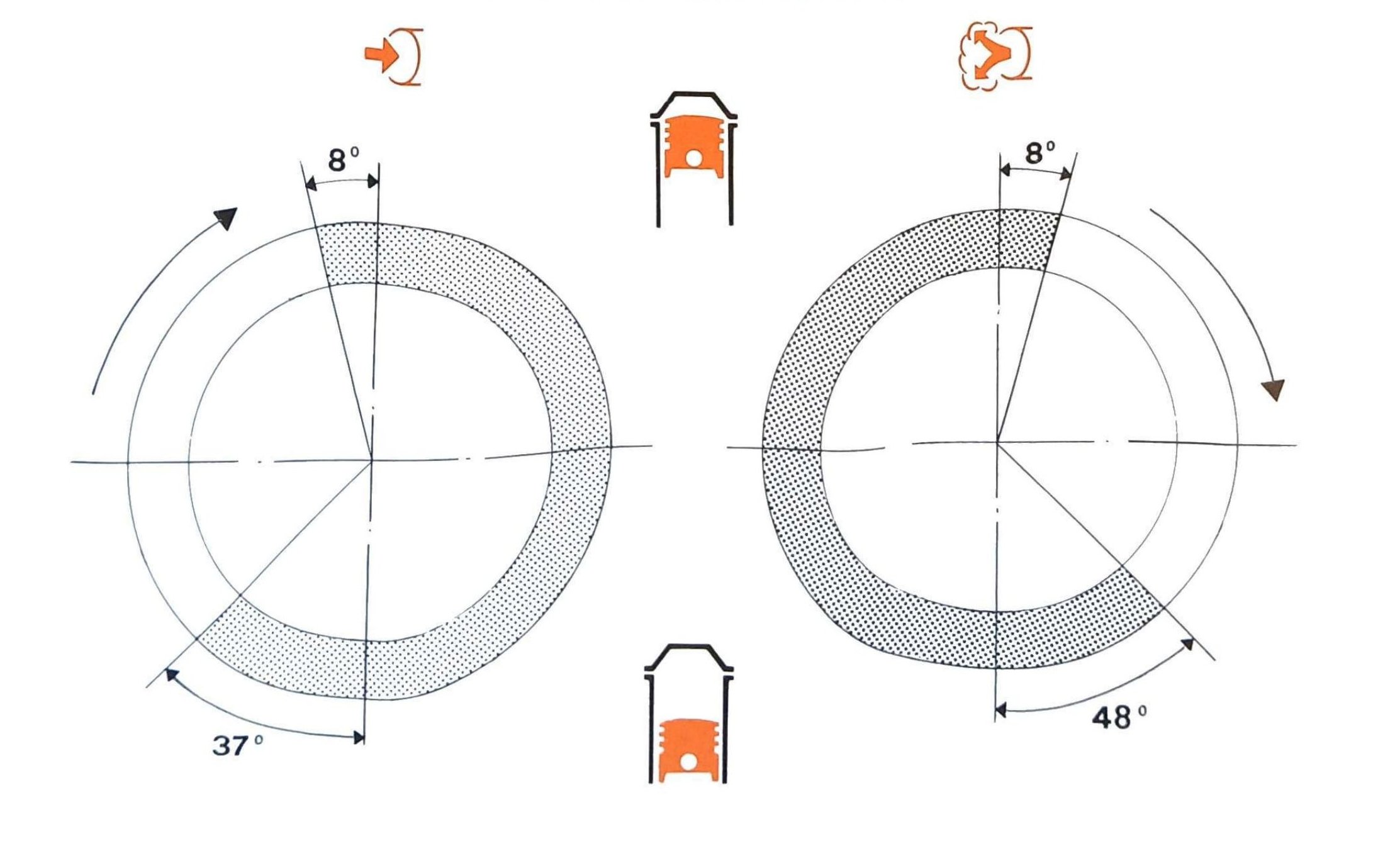

DIAGRAMMA DELLA DISTRIBUZIONE

Diagramma della distribuzione: valvola aspirazione →) (apre 8° prima del PMS, chiude 37° dopo il PMI); valvola scarico ↺) (apre 48° prima del PMI, chiude 8° dopo il PMS).
Diagramma della distribuzione: valvola aspirazione →) (apre 8° prima del PMS, chiude 37° dopo il PMI); valvola scarico ↺) (apre 48° prima del PMI, chiude 8° dopo il PMS).
