Diesel2000 · 2500

Dati tecnici

Testa cilindri e organi della distribuzione

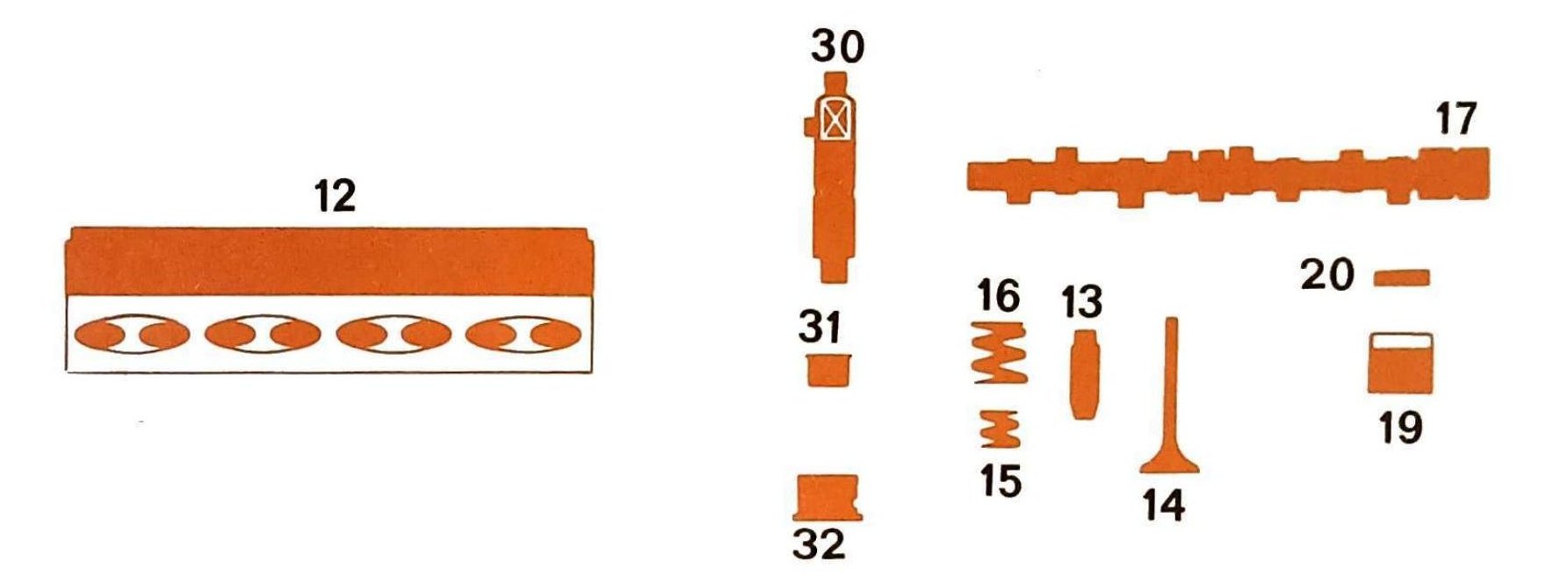

Componenti testa cilindri e distribuzione: testa cilindri (12), iniettore/boccola polverizzatore (30), tappo precamera di combustione (31), boccola iniettore (32), molla valvola (15), punteria (16), valvola (13/14), albero distribuzione (17), piattello molla (20), semigrano (19).
Componenti testa cilindri e distribuzione: testa cilindri (12), iniettore/boccola polverizzatore (30), tappo precamera di combustione (31), boccola iniettore (32), molla valvola (15), punteria (16), valvola (13/14), albero distribuzione (17), piattello molla (20), semigrano (19).

DENOMINAZIONE

DENOMINAZIONE — Valori in mm
DENOMINAZIONE20002500
Sede boccola polverizzatoreØ16,000 ÷ 16,027
12Sede per tappo precamera di combustioneØ30,320 ÷ 30,370
Altezza zoccolo per tappo precamera di combustionex4,480 ÷ 4,540
Sede guidavalvola su testa cilindriØ12,955 ÷ 12,980
15
