Diesel2000 · 2500

Dati tecnici

Basamento e organi del manovellismo

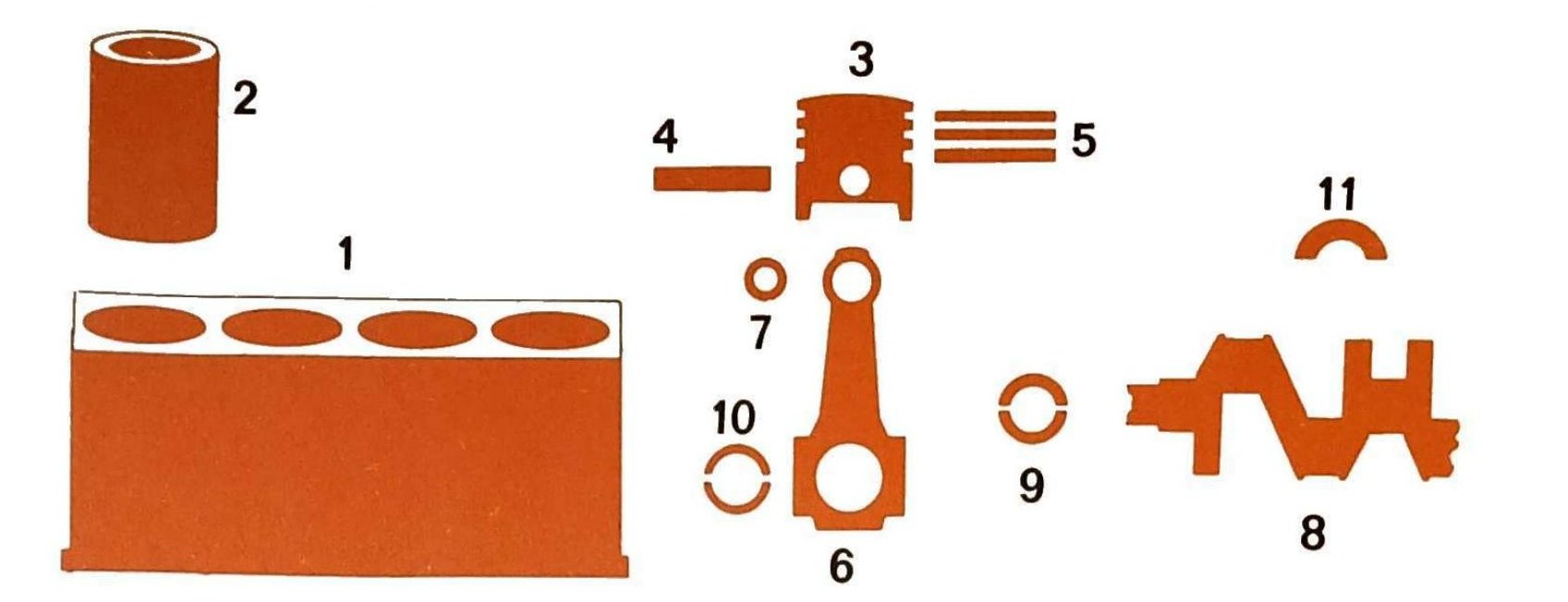

Componenti basamento e manovellismo: basamento (1), canna cilindro (2), stantuffo (3), spinotto (4), anelli elastici (5), biella (6), perno di biella (7), supporto organi ausiliari (8), cuscinetto di biella (9), cappello di biella (10), semianello di spallamento (11).
Componenti basamento e manovellismo: basamento (1), canna cilindro (2), stantuffo (3), spinotto (4), anelli elastici (5), biella (6), perno di biella (7), supporto organi ausiliari (8), cuscinetto di biella (9), cappello di biella (10), semianello di spallamento (11).

ACCOPPIAMENTI E CONTROLLI

ACCOPPIAMENTI E CONTROLLI — Valori in mm
20002500
2–10,080 ÷ 0,160
3± 3 gr.
0,085 ÷ 0,1150,095 ÷ 0,125
3–2Sporgenza stantuffo0,81 ÷ 1,14
4–30,002 ÷ 0,013
4–70,015 ÷ 0,028
5–210,300 ÷ 0,5000,300 ÷ 0,550
20,300 ÷ 0,550
30,250 ÷ 0,400
5–310,090 ÷ 0,122
20,060 ÷ 0,092
30,035 ÷ 0,067
7–60,080 ÷ 0,145
9–80,043 ÷ 0,096
10–80,028 ÷ 0,075
11–80,056 ÷ 0,308
