Dati tecnici

Basamento e organi del manovellismo

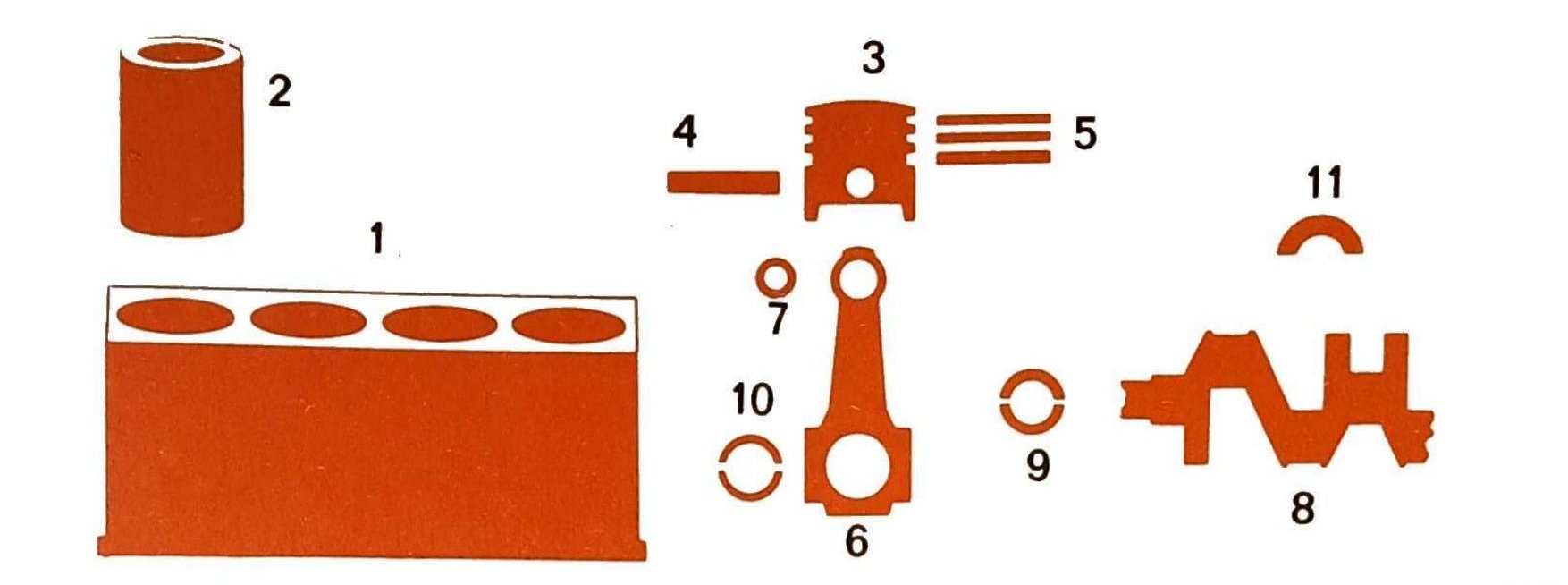

Componenti basamento e manovellismo: basamento (1), canna cilindro (2), stantuffo (3), spinotto (4), anelli elastici (5), biella (6), perno di biella (7), supporto organi ausiliari (8), cuscinetto di biella (9), cappello di biella (10), semianello di spallamento (11).
Componenti basamento e manovellismo: basamento (1), canna cilindro (2), stantuffo (3), spinotto (4), anelli elastici (5), biella (6), perno di biella (7), supporto organi ausiliari (8), cuscinetto di biella (9), cappello di biella (10), semianello di spallamento (11).

DENOMINAZIONE

DENOMINAZIONE — Valori in mm
DENOMINAZIONE20002500
1Supporti di bancoL27,500 ÷ 27,550
Ø80,587 ÷ 80,607
Sede canna cilindroØ90,890 ÷ 90,94095,890 ÷ 95,940
2Canna cilindroØ₁88,000 ÷ 88,01893,000 ÷ 93,018
Ø₂91,020 ÷ 91,05096,020 ÷ 96,050
Ø FIAT →0,2
