DucatoDucato

Carrozzeria

Parti mobili

70.

SMONTAGGIO-MONTAGGIO MANIGLIA ESTERNA

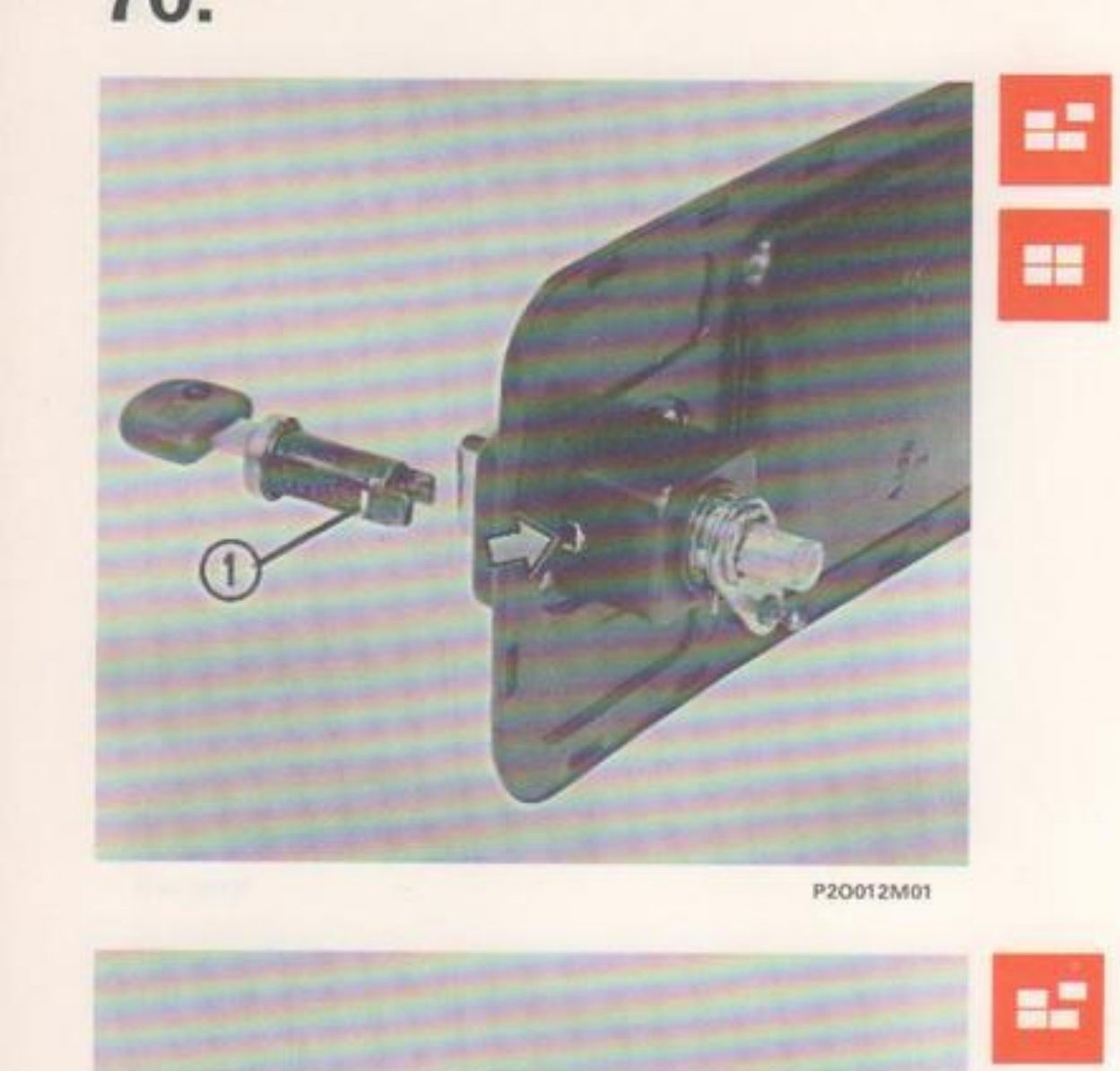

Maniglia esterna con cilindretto serratura e molletta di ritegno (1) — P20012M01

Sostituzione cilindretto serratura

Eseguire le operazioni di smontaggio porta fino allo stacco della maniglia esterna (vedere pagine 5 ÷ 7);
inserire la chiave nel cilindretto;
agire con un cacciavite attraverso il foro, evidenziato dalla freccia, sulla molletta di ritegno (1) del cilindretto;
estrarre il cilindretto dalla sua sede.

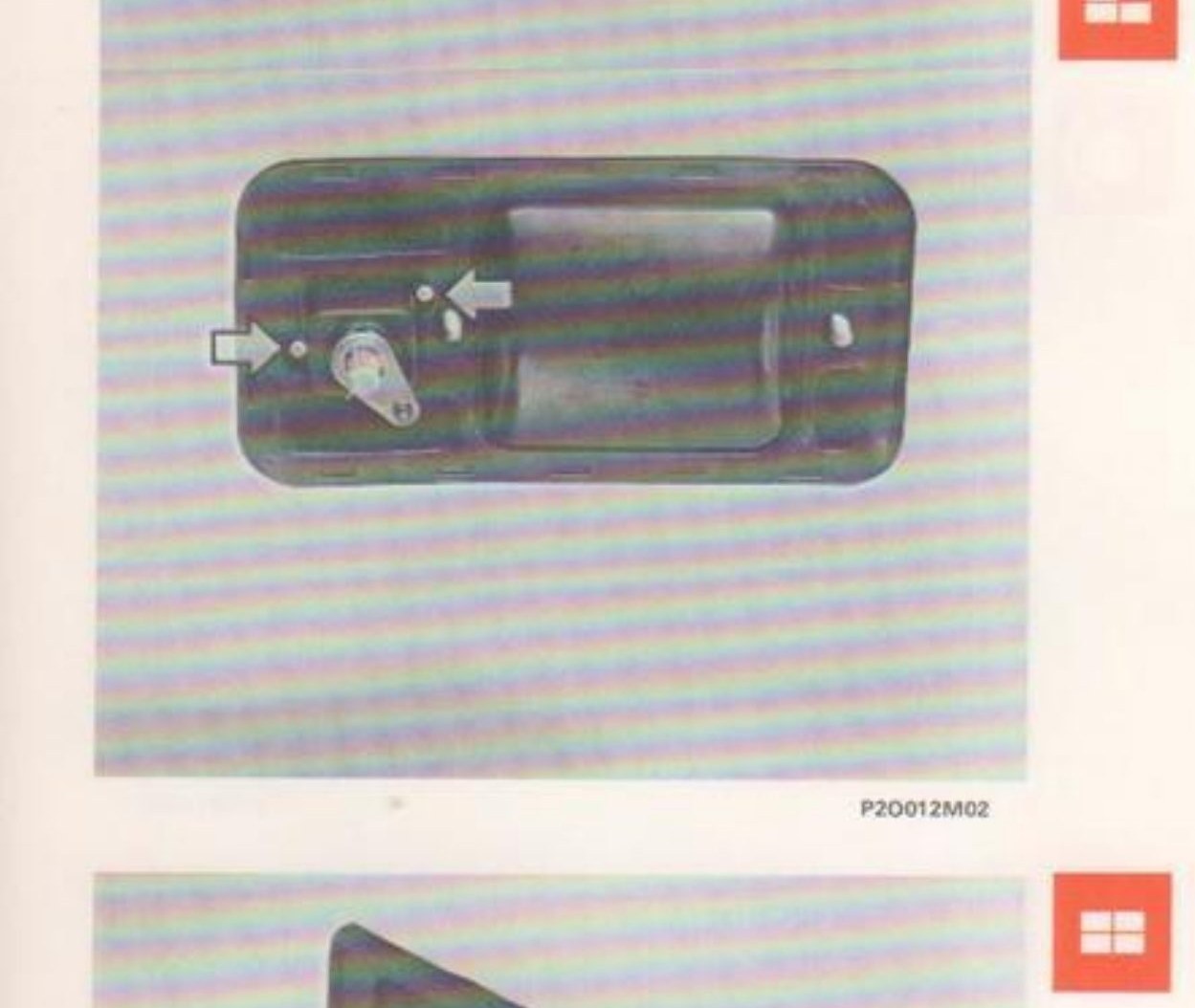

Viti di fissaggio maniglia esterna evidenziate dalle frecce — P20012M02

Scomposizione maniglia esterna

A cilindretto serratura staccato, svitare le viti evidenziate;

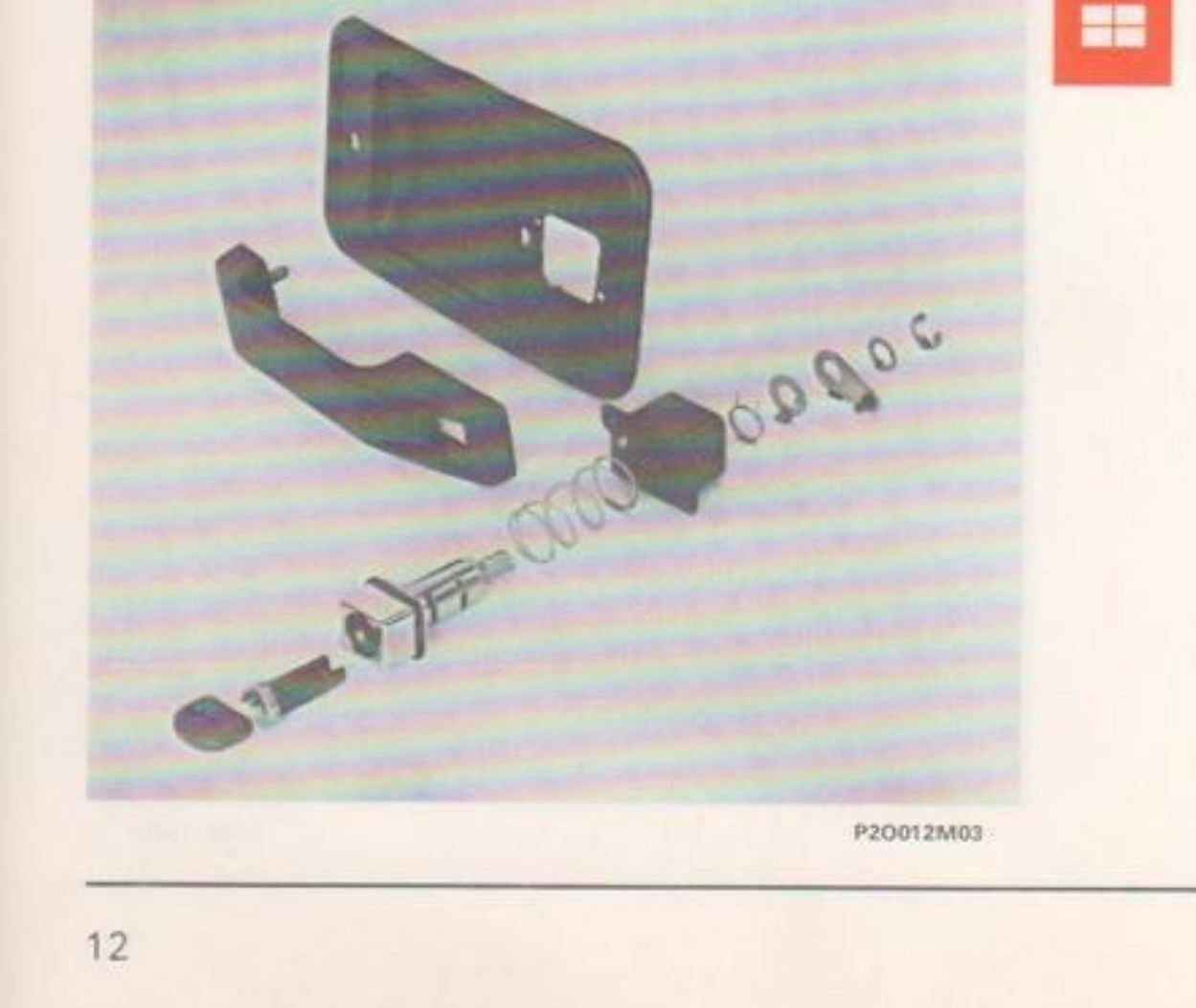

Componenti scomposti della maniglia esterna — P20012M03

scomporre la maniglia.

NOTA — Procedere al riattacco della serratura, invertendo opportunamente la successione delle operazioni eseguite per lo stacco.
