Ducato

Carrozzeria

Parti mobili

70.

GRUPPI OTTICI

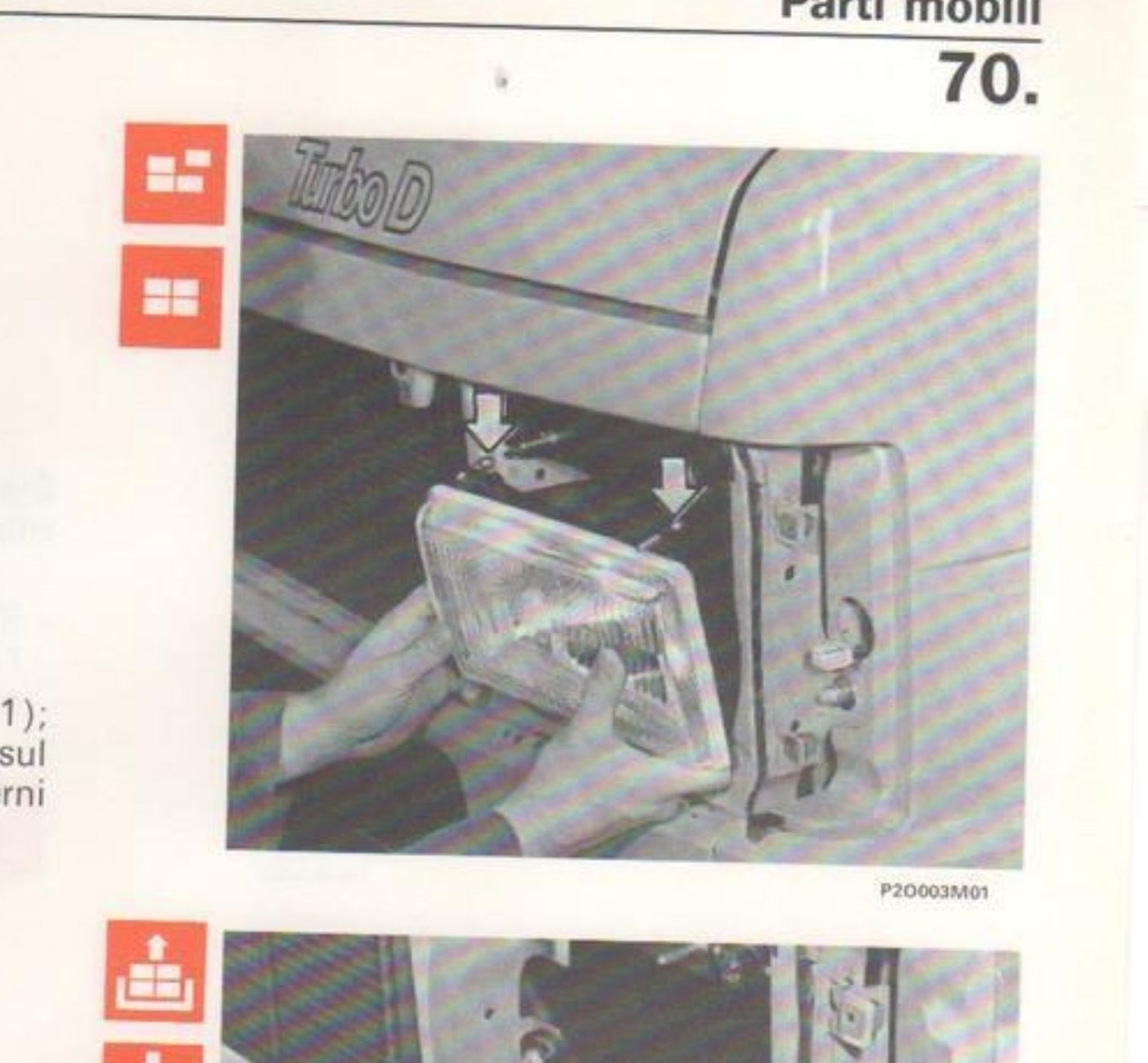

Stacco gruppo ottico anteriore: pressione verso l'esterno per svincolare i perni di ritegno (P2O003M01)

Stacco-riattacco gruppi ottici anteriori

Smontare la mascherina (vedere pagina 1);
esercitare una pressione verso l'esterno sul gruppo ottico in modo da svincolare i perni di ritegno dalla sede;

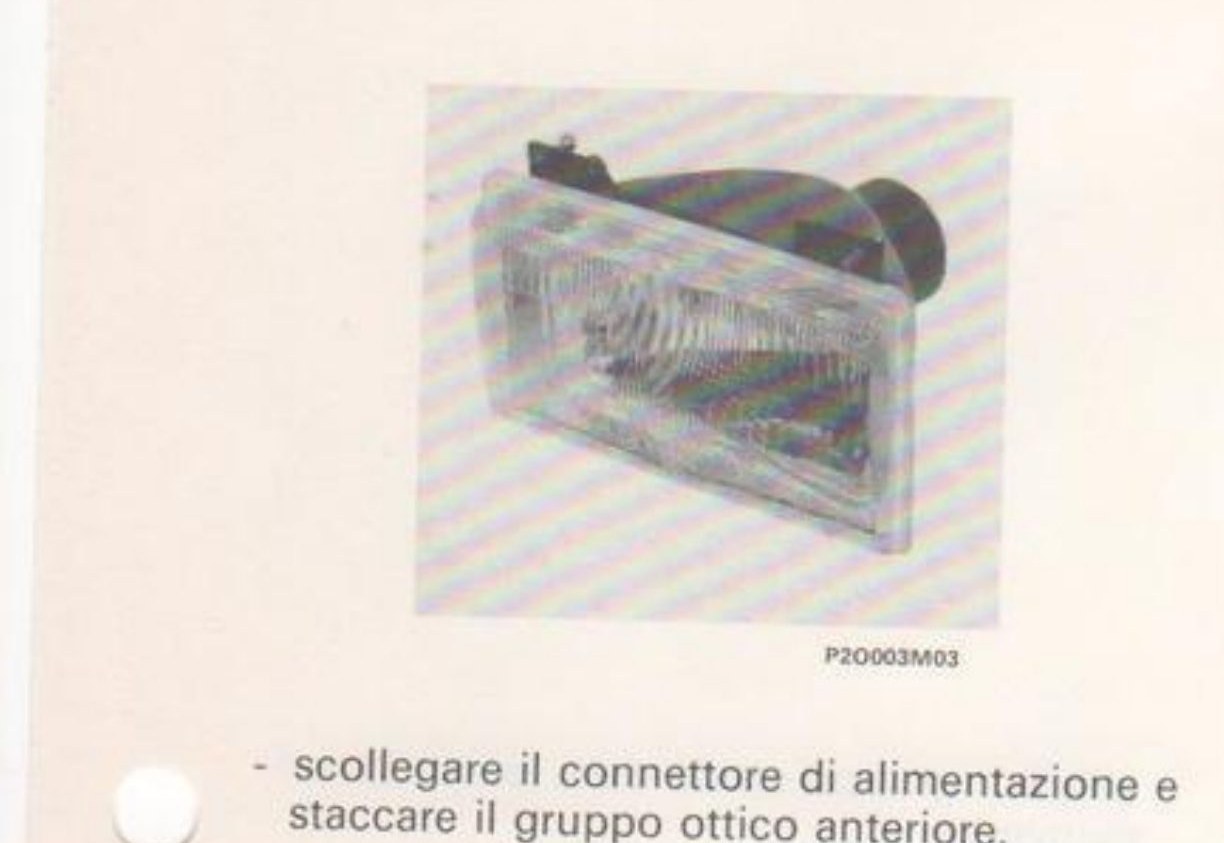

Gruppo ottico anteriore estratto dalla sede (P2O003M03)

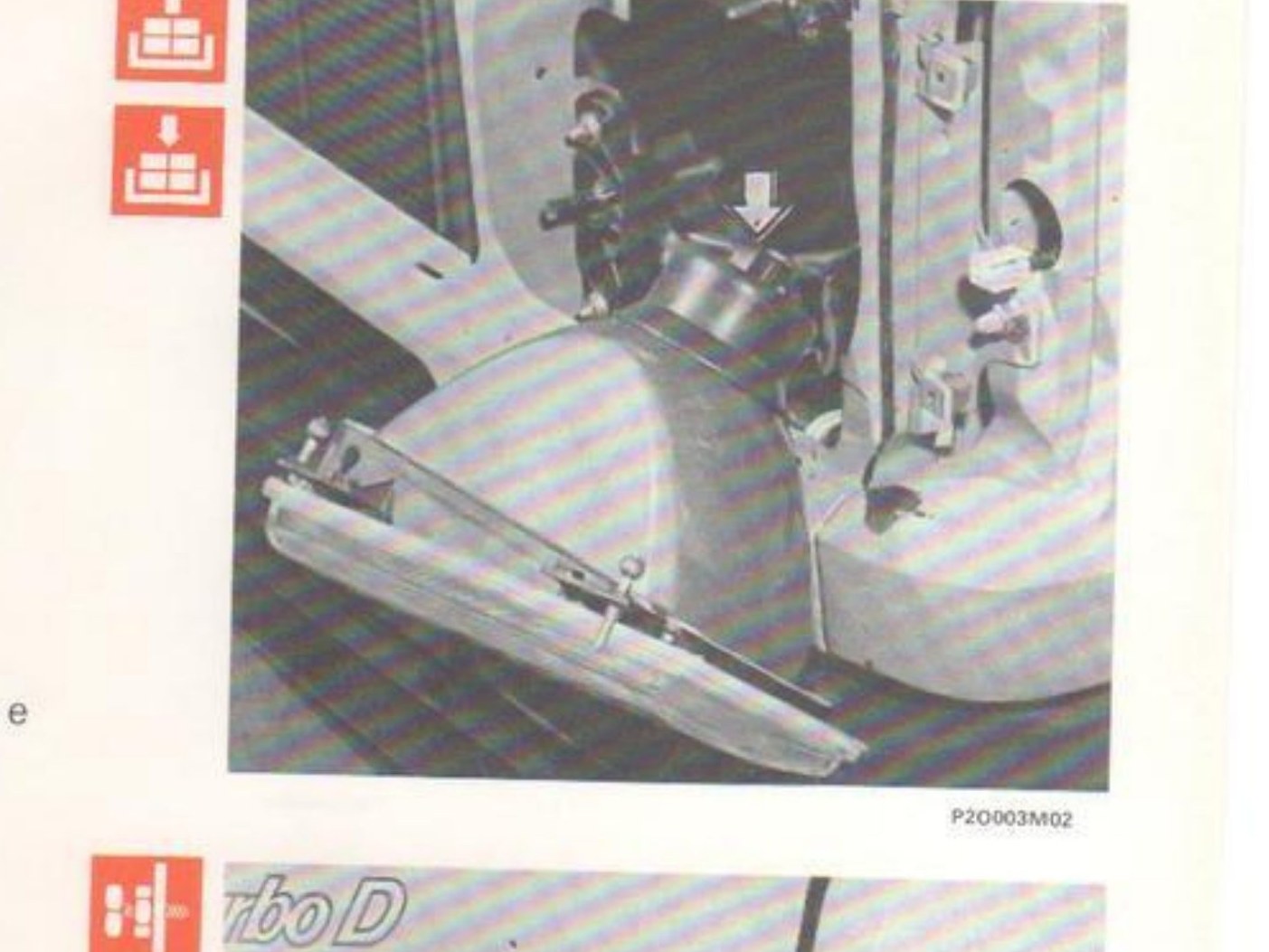

Scollegamento del connettore di alimentazione e stacco del gruppo ottico (P2O003M02)

scollegare il connettore di alimentazione e staccare il gruppo ottico anteriore.

Regolazione orientamento proiettori

Lo schema dell'orientamento proiettori è riportato sul Libretto Uso e Manutenzione.

NOTA — La regolazione dell'orientamento dei proiettori deve essere effettuata dopo aver controllato che la pressione dei pneumatici sia quella prescritta.

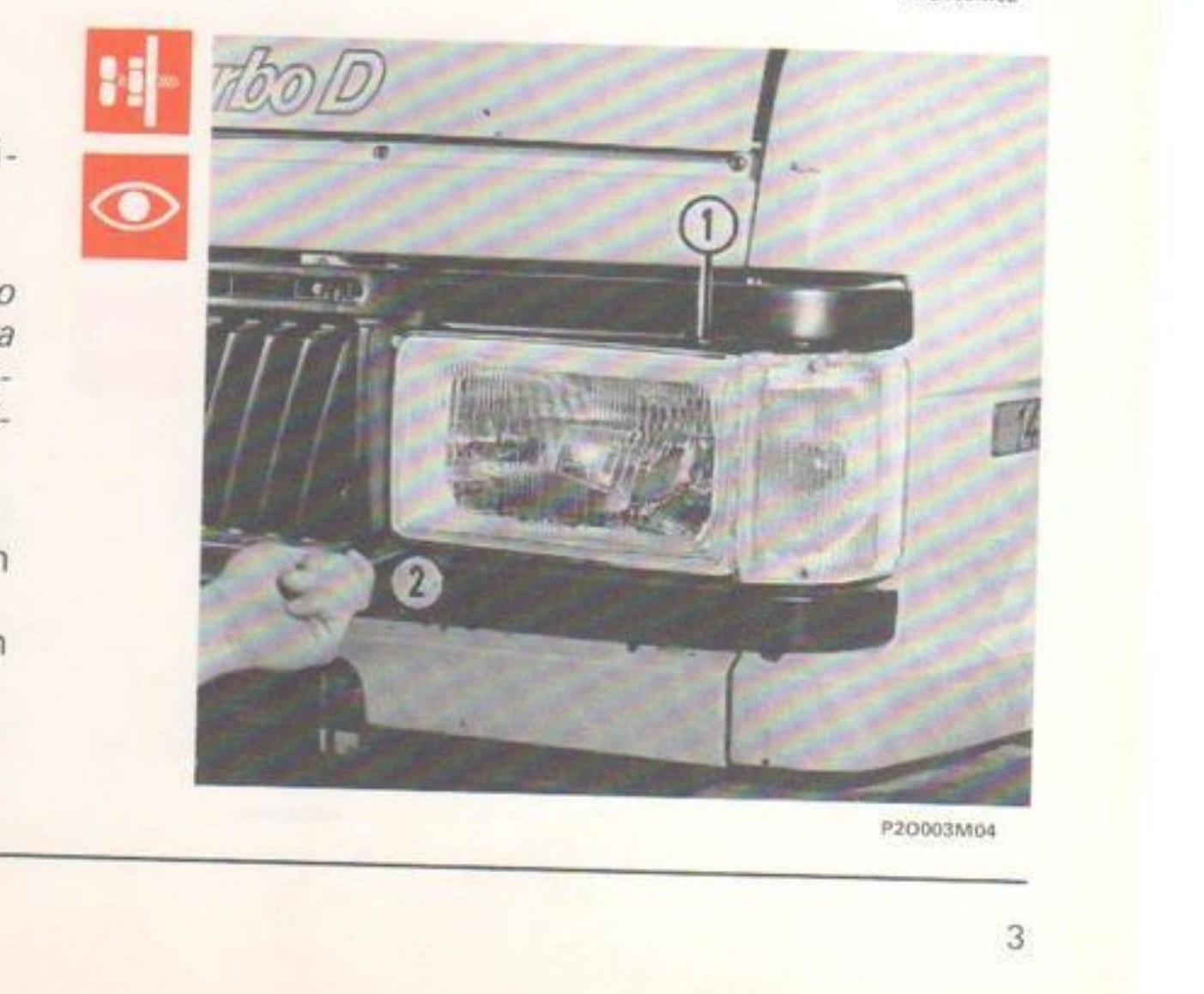

Viti di regolazione del fascio luminoso: (1) orizzontale, (2) verticale (P2O003M04)

Vite di regolazione del fascio luminoso in senso orizzontale
Vite di regolazione del fascio luminoso in senso verticale
