Ducato

Carrozzeria

Parti mobili
70.

MASCHERINA ANTERIORE

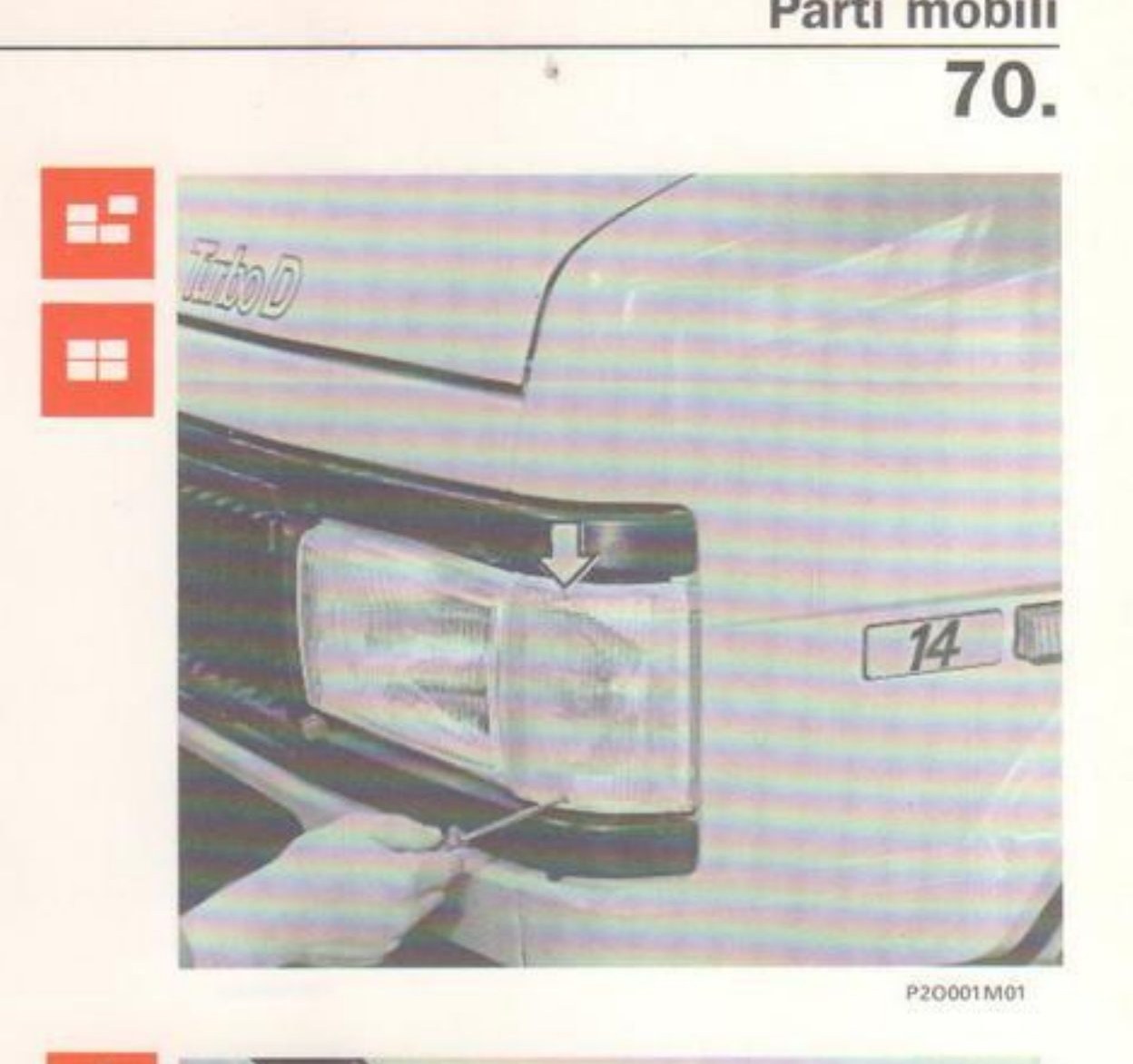

Indicatore anteriore di direzione montato sulla scocca (P2D001M01)
Indicatore anteriore di direzione montato sulla scocca (P2D001M01)

Stacco-riattacco indicatori anteriori di direzione

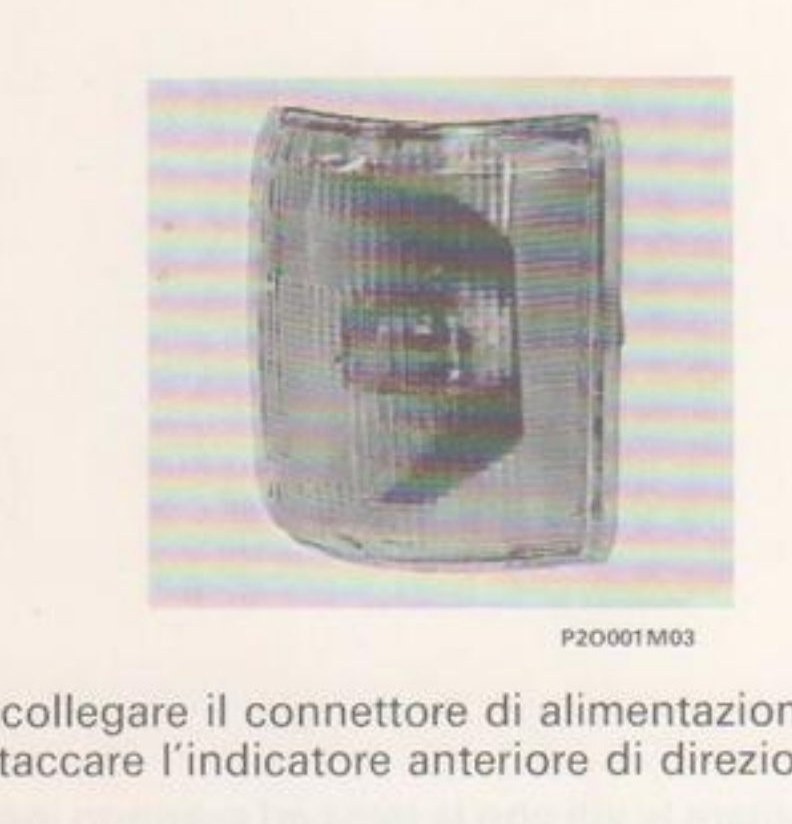

Indicatore anteriore di direzione estratto (P2D001M03)
Indicatore anteriore di direzione estratto (P2D001M03)

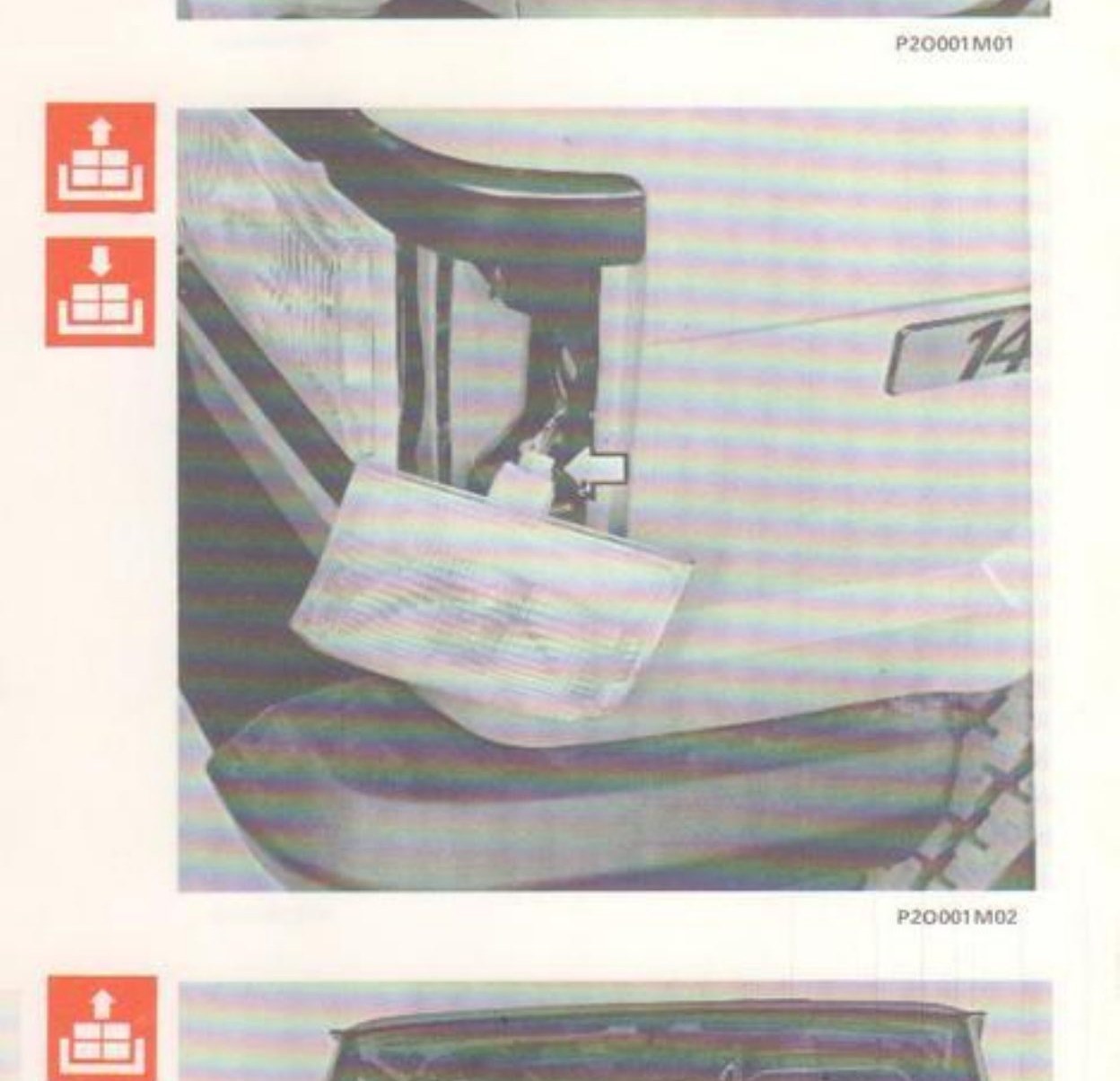

Scollegamento del connettore di alimentazione dell'indicatore (P2D001M02)
Scollegamento del connettore di alimentazione dell'indicatore (P2D001M02)
NOTA — Procedere analogamente per l'altro indicatore anteriore di direzione.

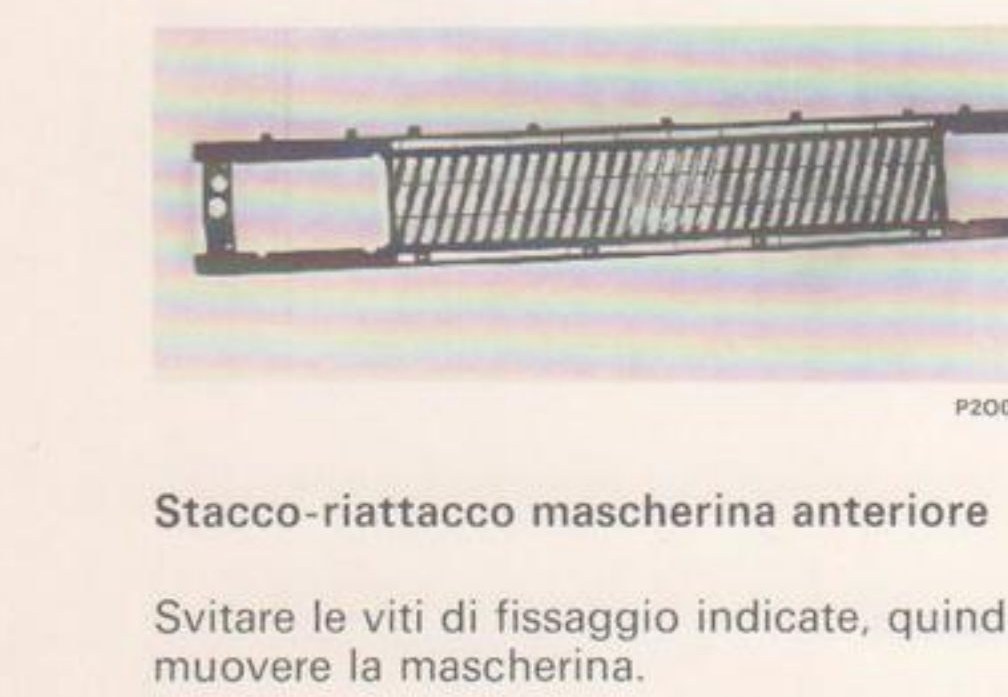

Mascherina anteriore (P2D001M05)
Mascherina anteriore (P2D001M05)

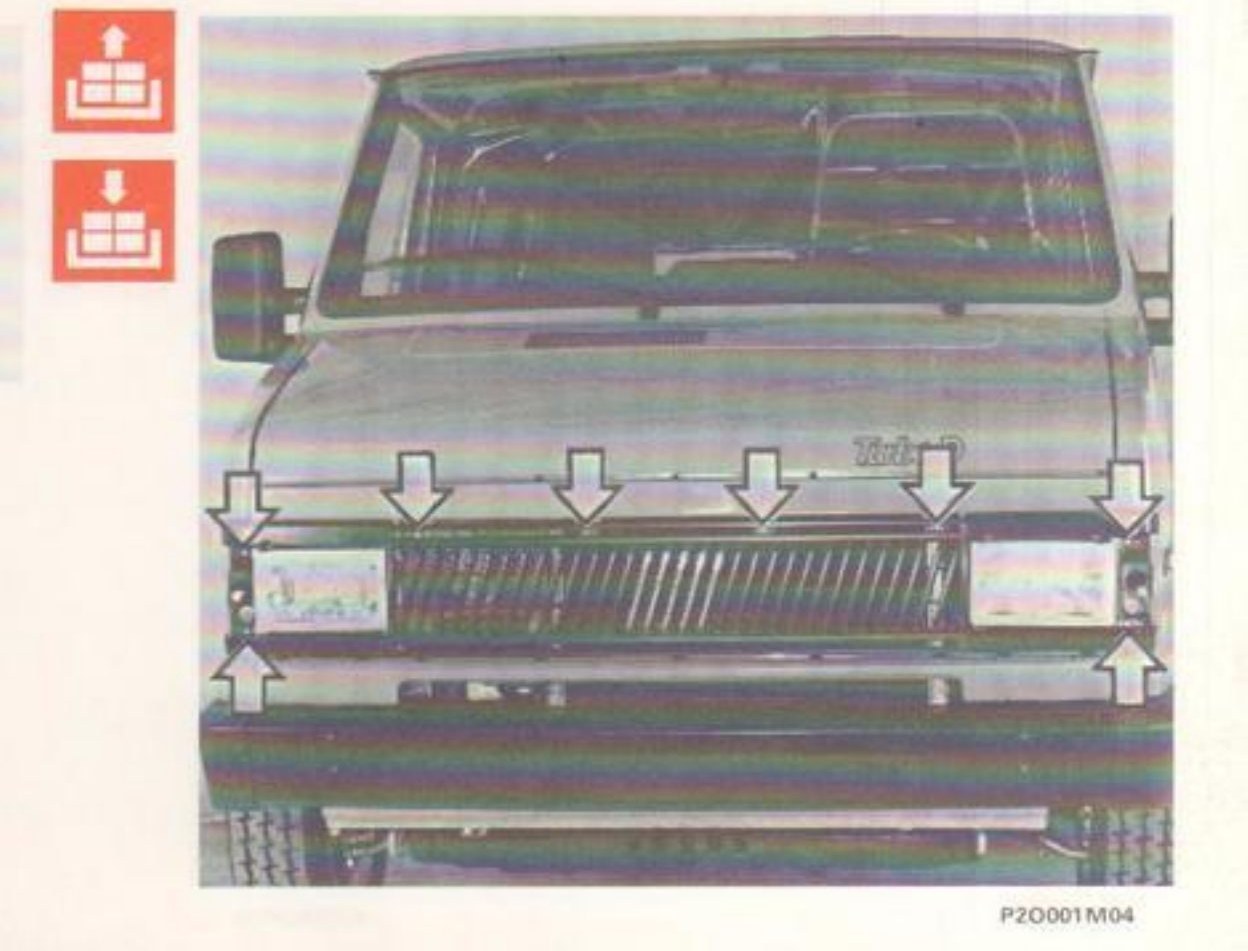

Frontale del veicolo con indicazione delle viti di fissaggio della mascherina (P2D001M04)
Frontale del veicolo con indicazione delle viti di fissaggio della mascherina (P2D001M04)

Stacco-riattacco mascherina anteriore

Svitare le viti di fissaggio indicate, quindi rimuovere la mascherina.

ATTENZIONE — Per il riattacco, invertire opportunamente la successione delle operazioni eseguite per lo stacco.
70
