DucatoDucato diesel · Versione Scandinavia

Impianto elettrico

Schema
55.

Illuminazione anabbagliante — Illuminazione abbagliante (fari alogeni) e relativo indicatore ottico — Luci retronebbia e relativo indicatore ottico — Luci retromarcia (vedi legenda a pag. 27).

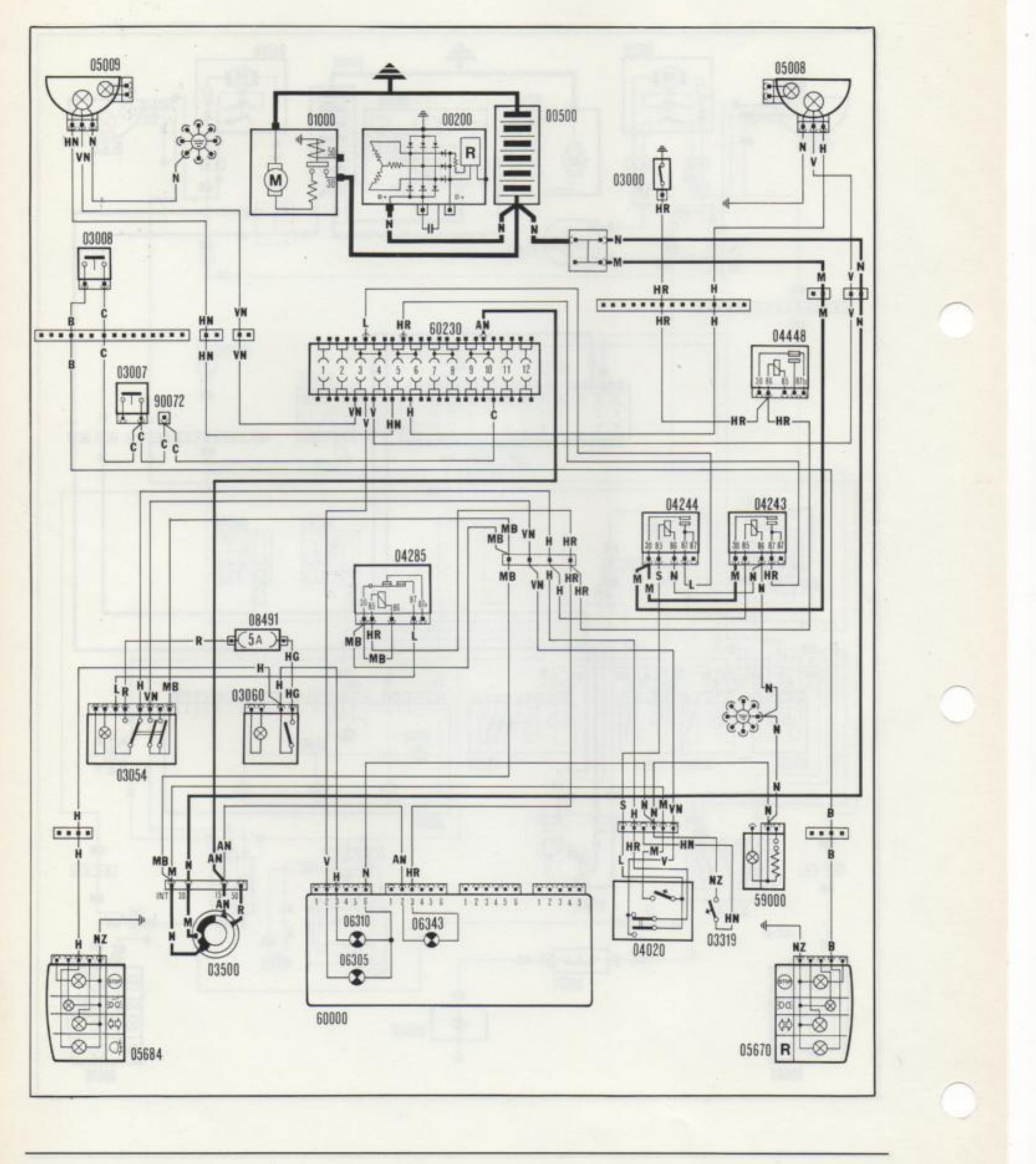

Schema impianto elettrico illuminazione anabbagliante, abbagliante, retronebbia e retromarcia — Versione Scandinavia
Schema impianto elettrico illuminazione anabbagliante, abbagliante, retronebbia e retromarcia — Versione Scandinavia
26
