DucatoDucato diesel

Impianto elettrico

Schema
55.

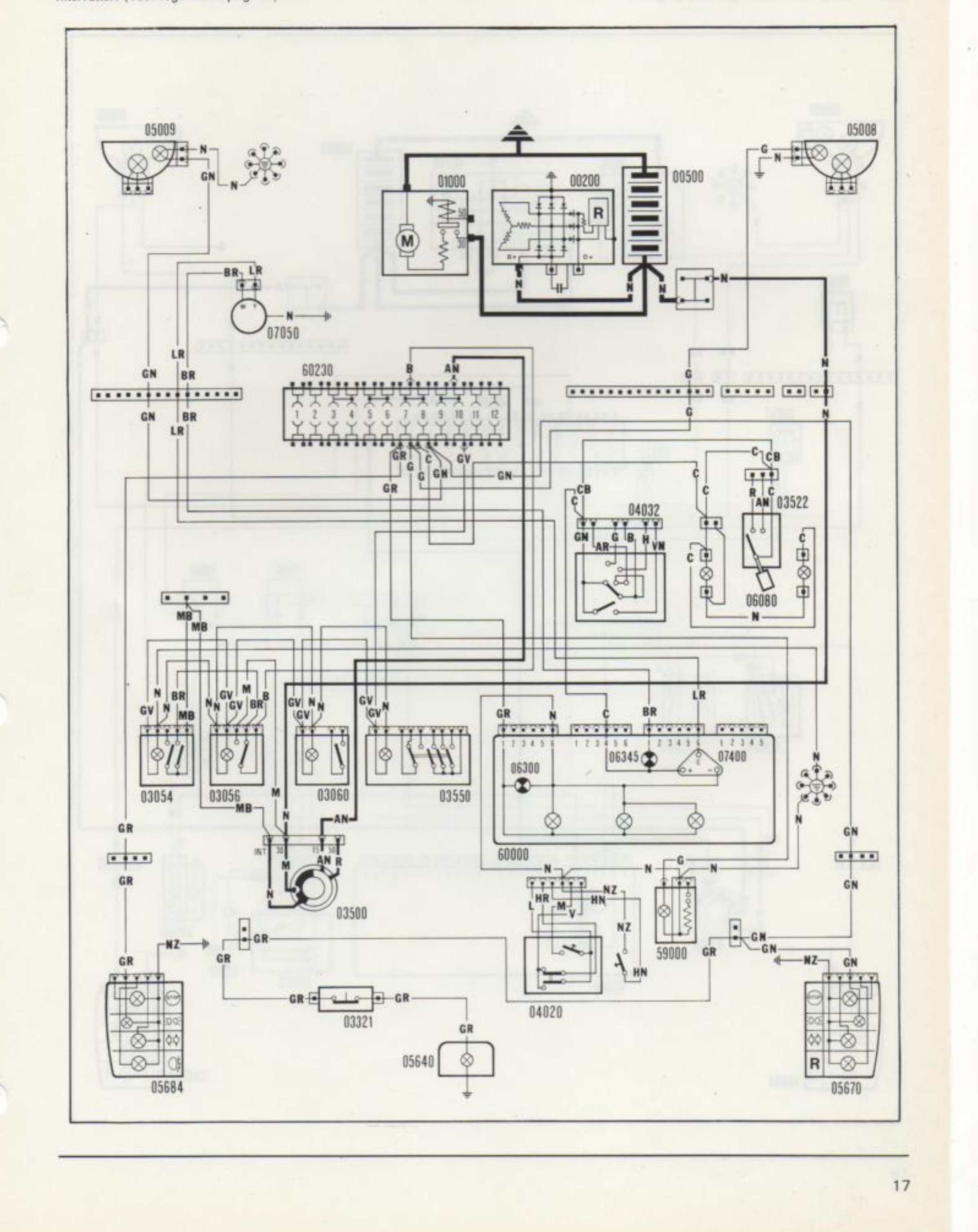

Luci posizione e relativo indicatore ottico — Luci targa — Livello carburante e relativo indicatore ottico di riserva — Illuminazione ideogrammi interruttori (vedi legenda a pag. 27).

Schema elettrico: luci posizione, luci targa, livello carburante e indicatore di riserva, illuminazione ideogrammi interruttori. Componenti: 05009, 05008, 01000, 00200, 00500, 07050, 60230, 04032, 03522, 06080, 03054, 03056, 03060, 03550, 06300, 06345, 07400, 60000, 03500, 03321, 04020, 50000, 05684, 05640, 05670.
Schema elettrico: luci posizione, luci targa, livello carburante e indicatore di riserva, illuminazione ideogrammi interruttori. Componenti: 05009, 05008, 01000, 00200, 00500, 07050, 60230, 04032, 03522, 06080, 03054, 03056, 03060, 03550, 06300, 06345, 07400, 60000, 03500, 03321, 04020, 50000, 05684, 05640, 05670.
55.
