DucatoDucato benzina · Versione zone polverose e/o allestimento 18 q.li

Impianto elettrico

Schema
55.

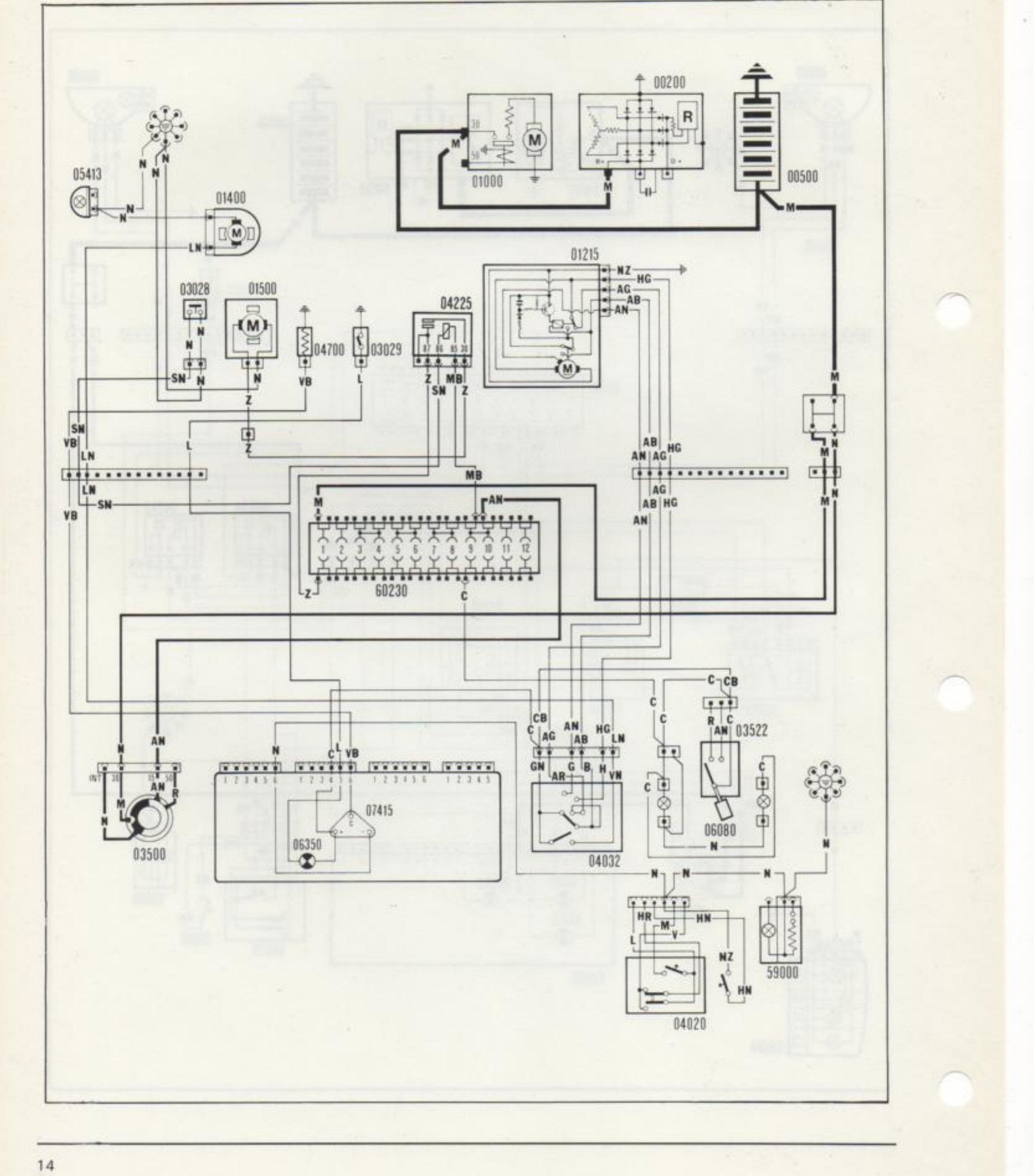

Termometro liquido raffreddamento motore e indicatore ottico di eccessiva temperatura — Tergicristallo — Elettropompa lavacristallo (vedi legenda a pag. 27).

Schema elettrico: termometro liquido raffreddamento motore, indicatore ottico di eccessiva temperatura, tergicristallo ed elettropompa lavacristallo. Componenti: 05413, 01400, 03028, 01500, 04700, 03029, 04225, 01000, 00200, 00500, 01215, 60230, 07415, 06350, 04032, 03522, 06080, 03500, 04020, 59000.
Schema elettrico: termometro liquido raffreddamento motore, indicatore ottico di eccessiva temperatura, tergicristallo ed elettropompa lavacristallo. Componenti: 05413, 01400, 03028, 01500, 04700, 03029, 04225, 01000, 00200, 00500, 01215, 60230, 07415, 06350, 04032, 03522, 06080, 03500, 04020, 59000.
14
