DucatoDucato benzina

Impianto elettrico

Schema
55.

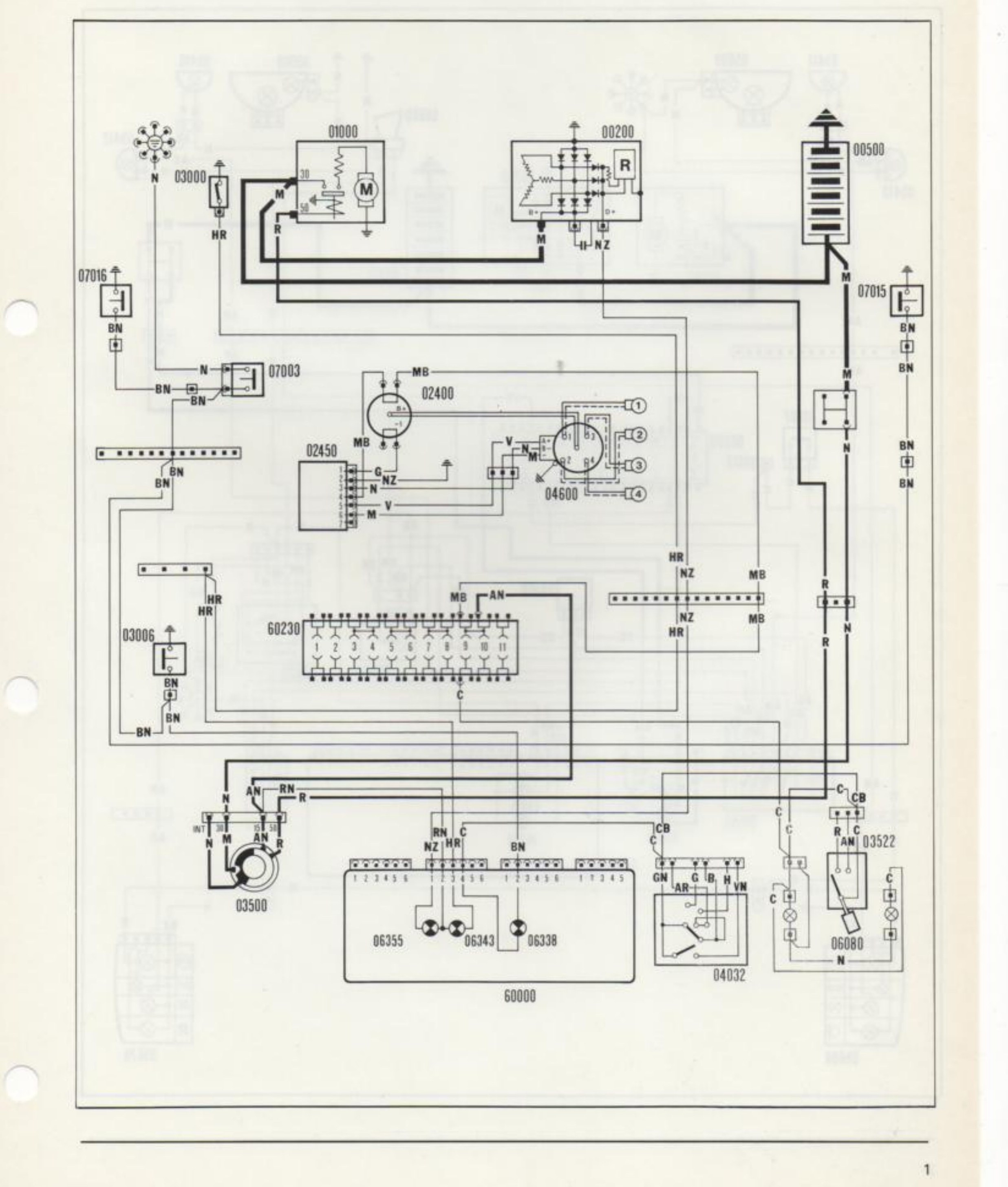

Avviamento — Accensione elettronica Breakerless — Ricarica — Insufficiente pressione olio motore — Sensore destro e sinistro di eccessiva usura guarnizioni d'attrito freni anteriori - Indicatore ottico freno a mano inserito (vedi legenda a pag. 27).

Schema elettrico: avviamento, accensione elettronica Breakerless, ricarica, pressione olio, sensori usura freni e freno a mano. Componenti: 03000, 01000, 00200, 00500, 07016, 07015, 07003, 02400, 02450, 04600, 03006, 60230, 03500, 06355, 06343, 06338, 60000, 04032, 06080, 03522.
Schema elettrico: avviamento, accensione elettronica Breakerless, ricarica, pressione olio, sensori usura freni e freno a mano. Componenti: 03000, 01000, 00200, 00500, 07016, 07015, 07003, 02400, 02450, 04600, 03006, 60230, 03500, 06355, 06343, 06338, 60000, 04032, 06080, 03522.
55
