DucatoDucato

Sospensioni e ruote

Sospensione posteriore

44.

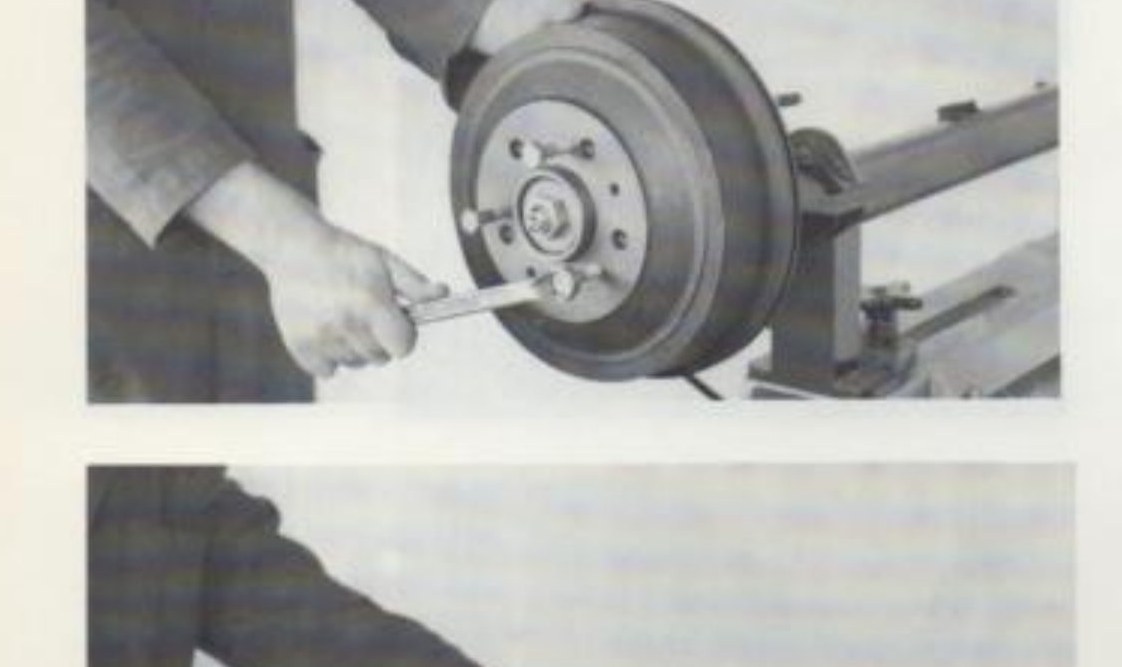

Smontaggio del tamburo freno con viti di estrazione

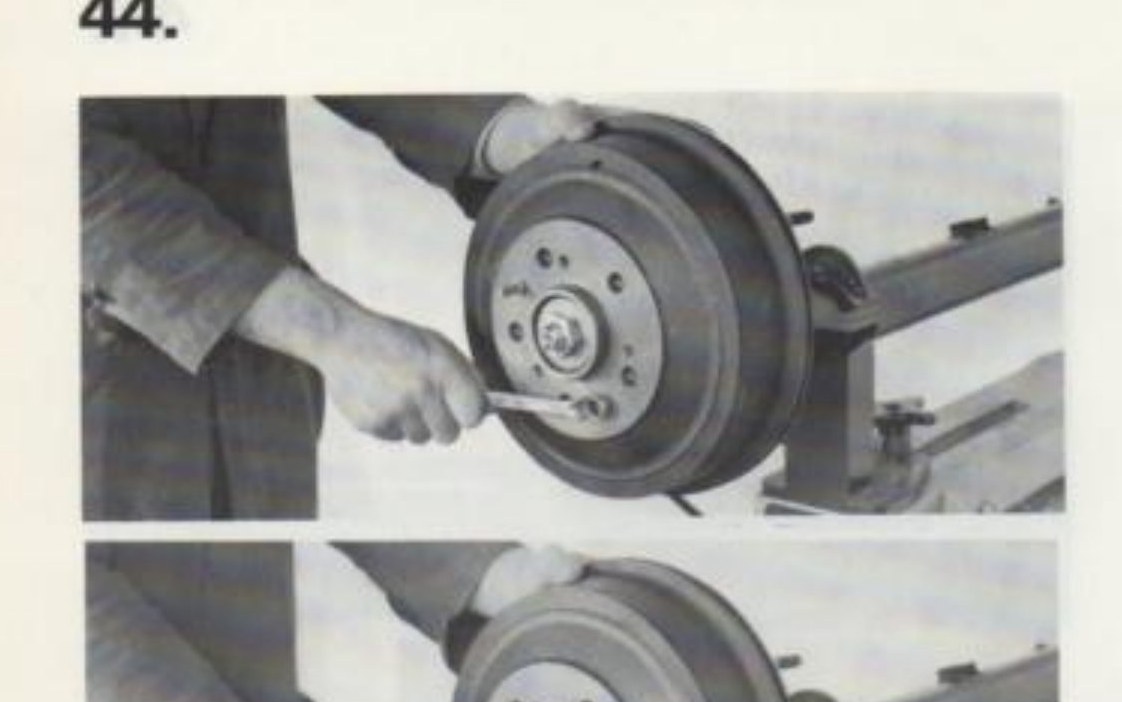

Smontaggio-montaggio tamburo freno

NOTA — Per agevolare lo smontaggio del tamburo freno servirsi di tre viti 10 x 1,25. Prima di montare il tamburo freno, eliminare eventuali tracce di ruggine sulle superfici di accoppiamento tamburo-mozzo.

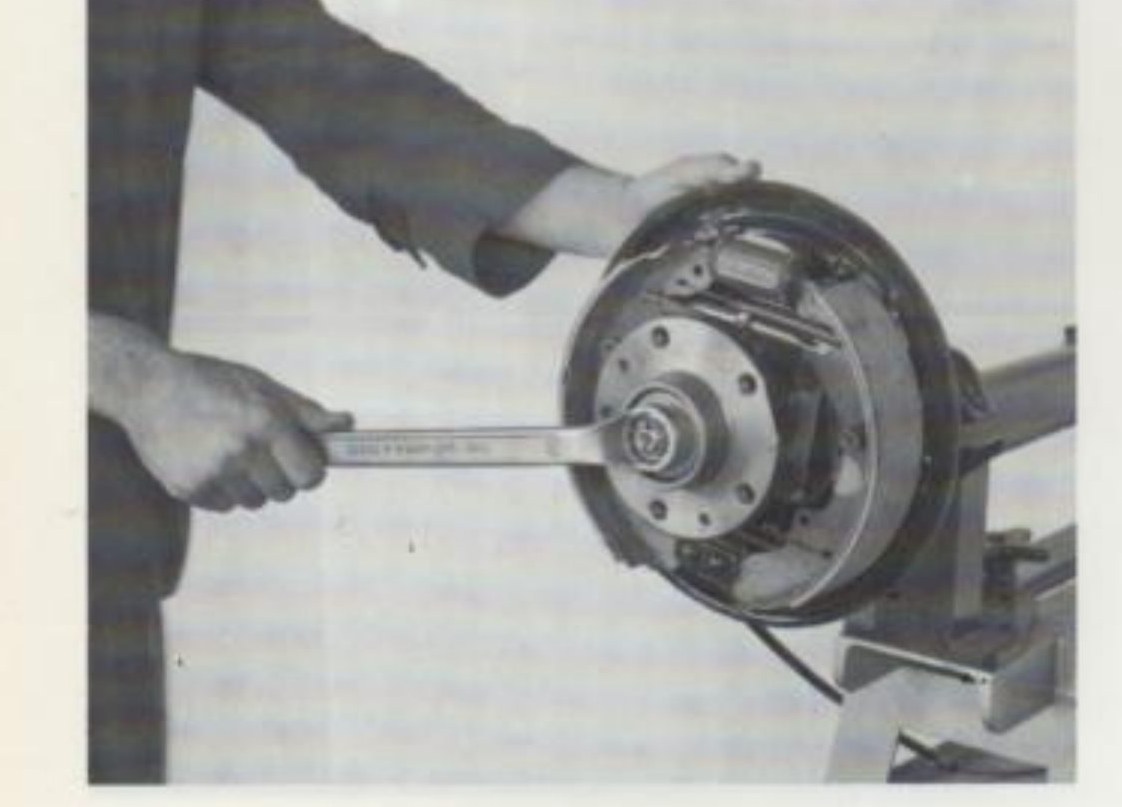

Stacco-riattacco mozzo per ruota posteriore

ATTENZIONE — Ogni qualvolta si procede allo smontaggio del dado di fissaggio del mozzo è necessario sostituirlo con uno nuovo.

NOTA — Per la registrazione del giuoco assiale mozzo, attenersi a quanto specificato a pag. 24.

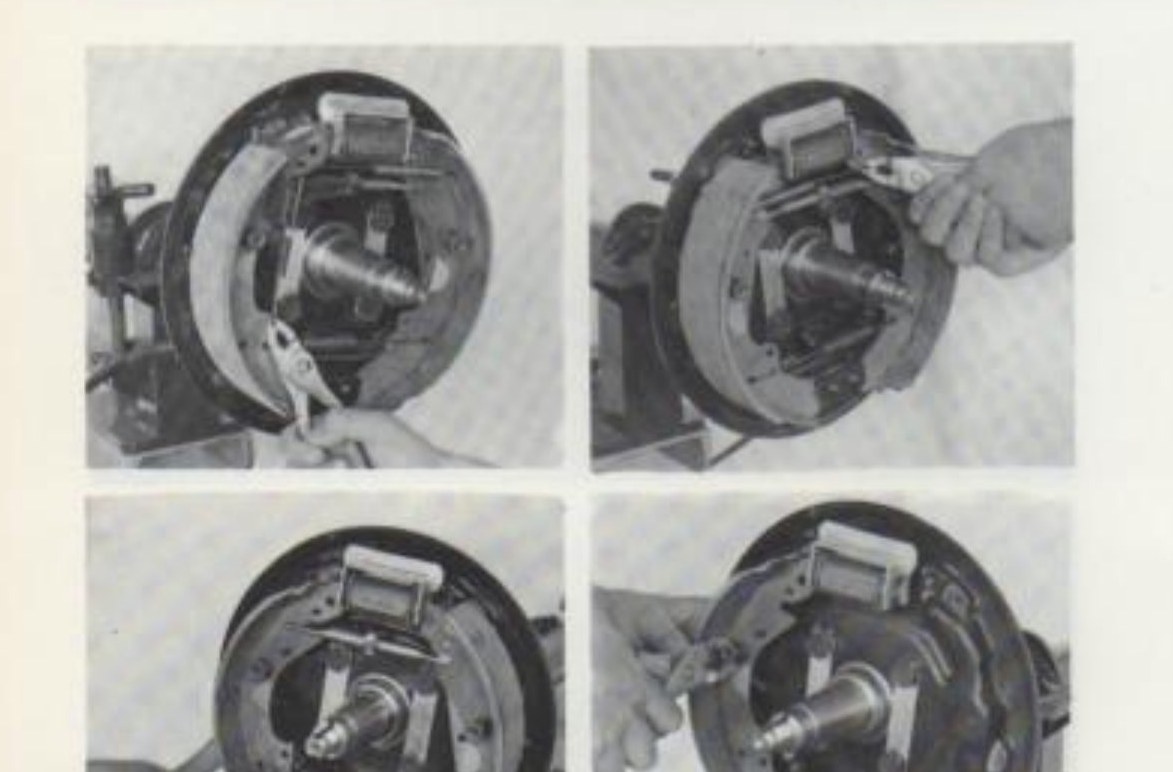

Fasi dello smontaggio-montaggio delle ganasce freni posteriori (quattro viste)

Smontaggio-montaggio ganasce freni posteriori

Onde evitare che gli stantuffi del cilindro comando ganasce fuoriescano dalla propria sede utilizzare l'attrezzo 1872257000.
