Ducato

Sospensioni e ruote

Sospensione anteriore

44.

Registrazione giuoco assiale cuscinetti mozzo ruota

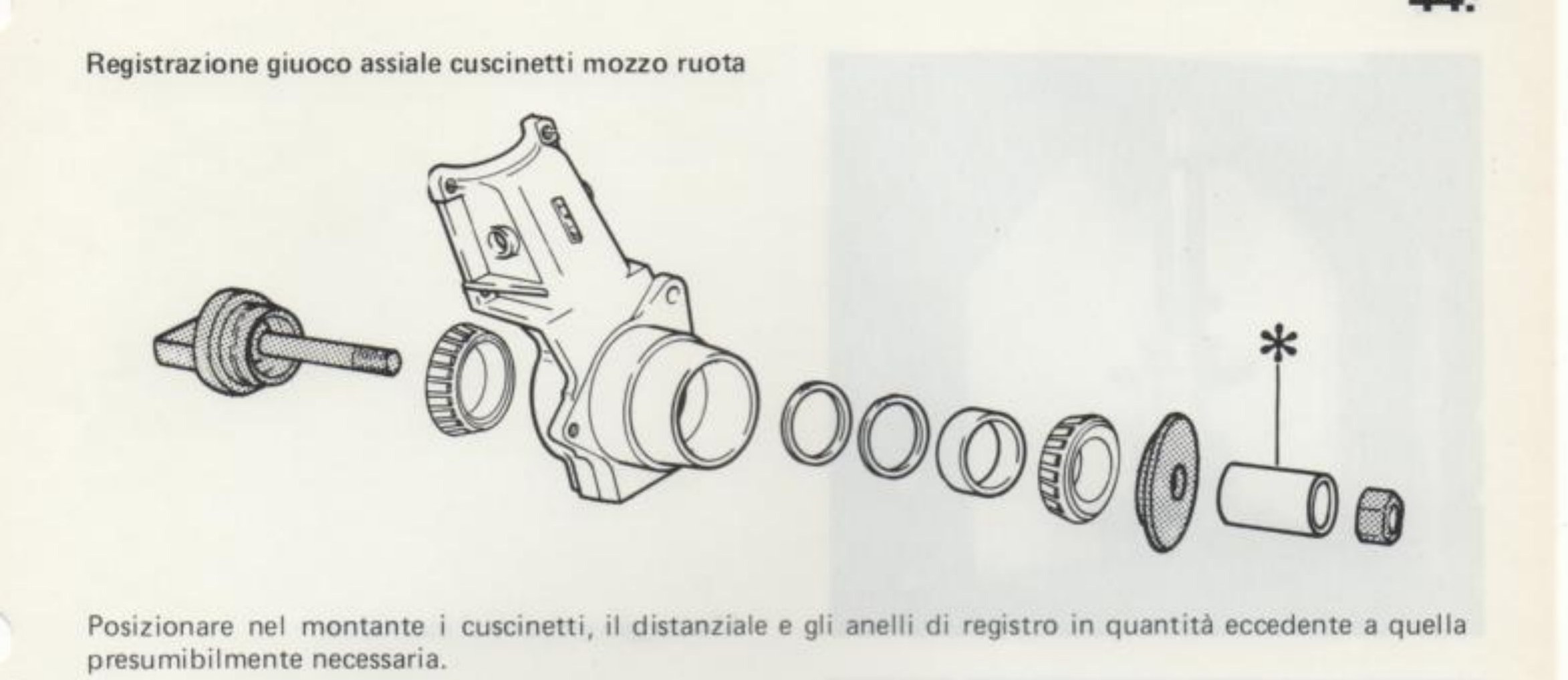

Esploso montante, cuscinetti, distanziale e anelli di registro mozzo ruota anteriore

Posizionare nel montante i cuscinetti, il distanziale e gli anelli di registro in quantità eccedente a quella presumibilmente necessaria.

Controllo e registrazione giuoco assiale cuscinetti mozzo

Applicare l'attrezzo 1874284000 con l'aggiunta di un distanziale (*), da costruire in loco, delle dimensioni indicate in figura, e serrare il dado alla coppia di 0,98 daNm. Mediante comparatore rilevare il giuoco esistente; ricuperare infine il giuoco selezionando opportunamente gli anelli di registro in modo da ottenere il valore di 0,02 ÷ 0,10 mm.

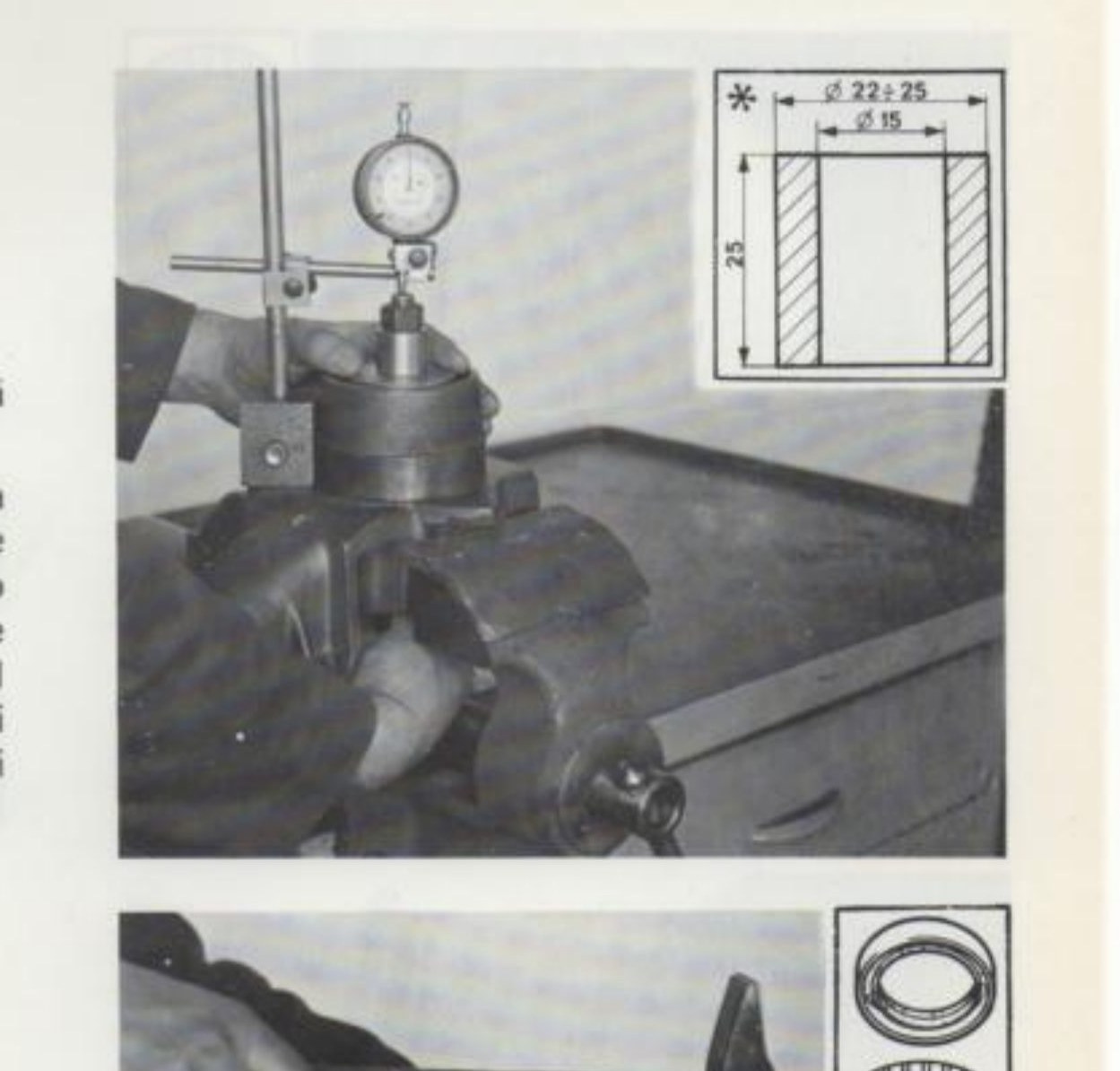

Controllo del giuoco assiale con attrezzo e comparatore montati su morsa; in alto a destra disegno quotato del distanziale (*): ⌀ 22 e ⌀ 25, ⌀ 16, altezza 25

Montaggio anello interno cuscinetto e guarnizione di tenuta

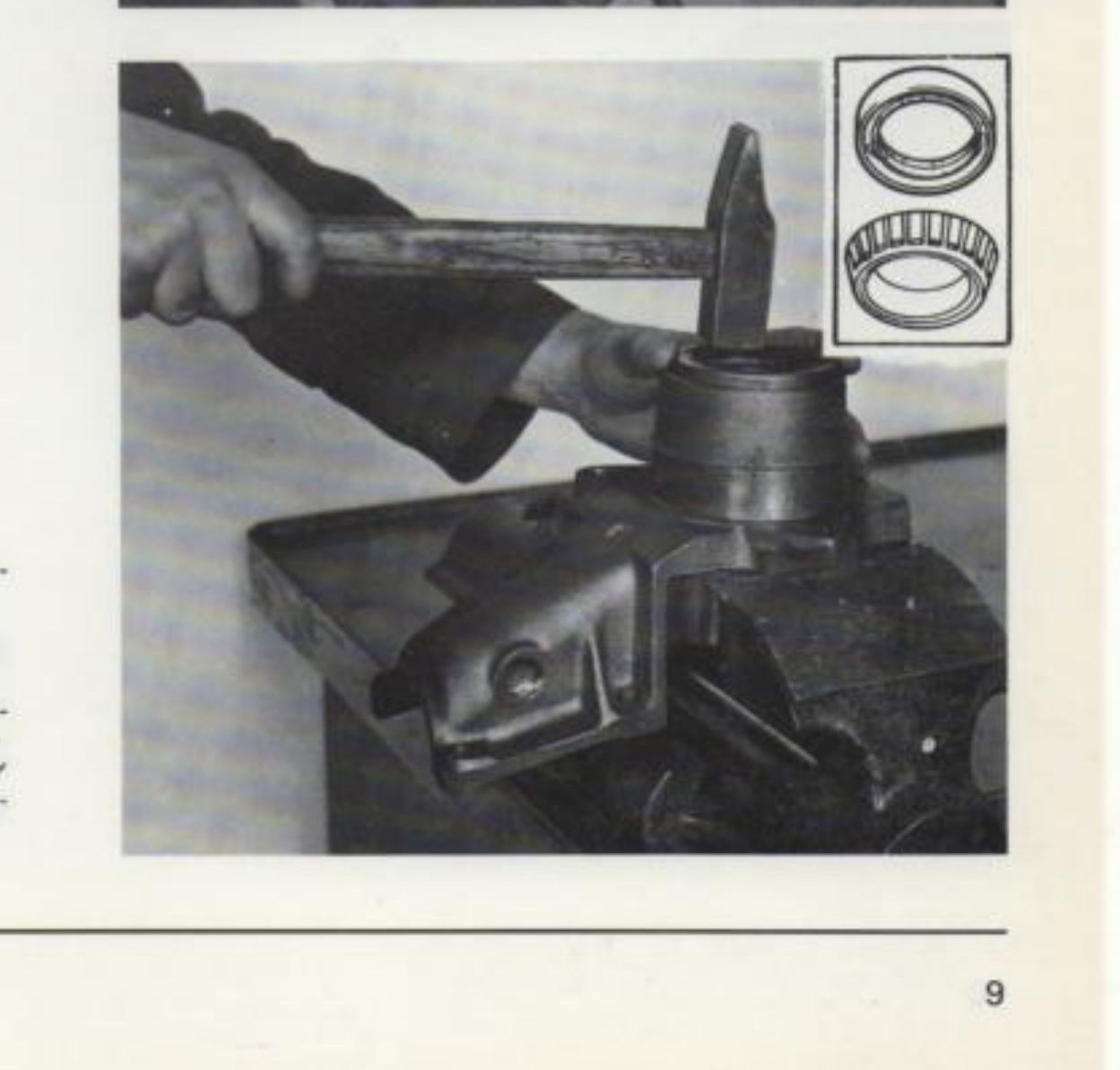

Montaggio a battuta dell'anello interno del cuscinetto; in alto a destra particolare dell'anello e della guarnizione

NOTA — Riempire (prima del montaggio) completamente con lubrificante "GRAS/I/EP", l'intercapedine compresa tra l'anello interno ed esterno dei cuscinetti.
