Sospensioni e ruote

Sospensione anteriore
44.

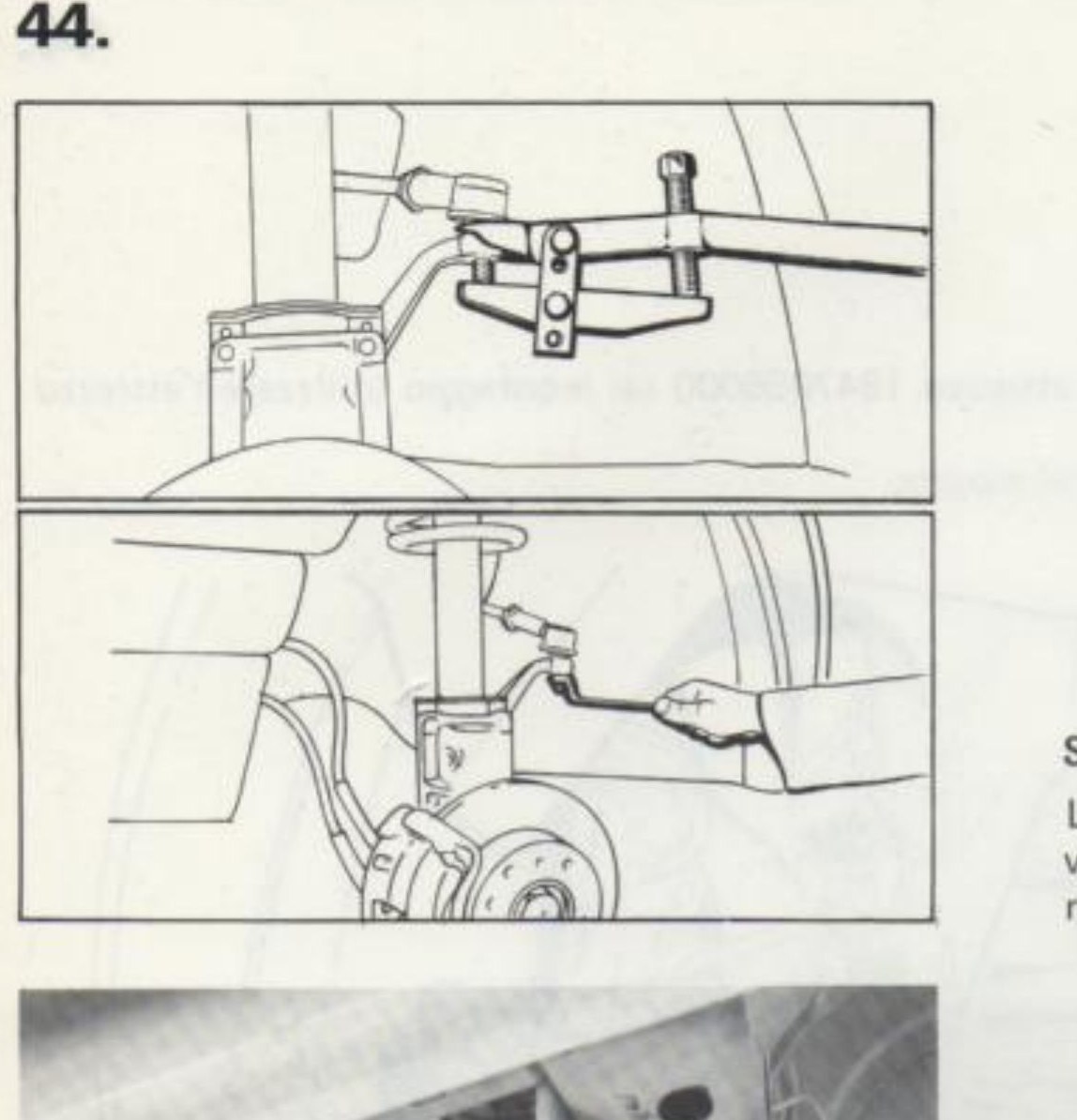

Sequenza operativa di smontaggio: viste schematiche del tirante laterale e dello sterzo
Sequenza operativa di smontaggio: viste schematiche del tirante laterale e dello sterzo

Stacco del tirante laterale sterzo

Lo stacco del tirante laterale sterzo dalla leva del montante si effettua mediante estrattore 1847035000

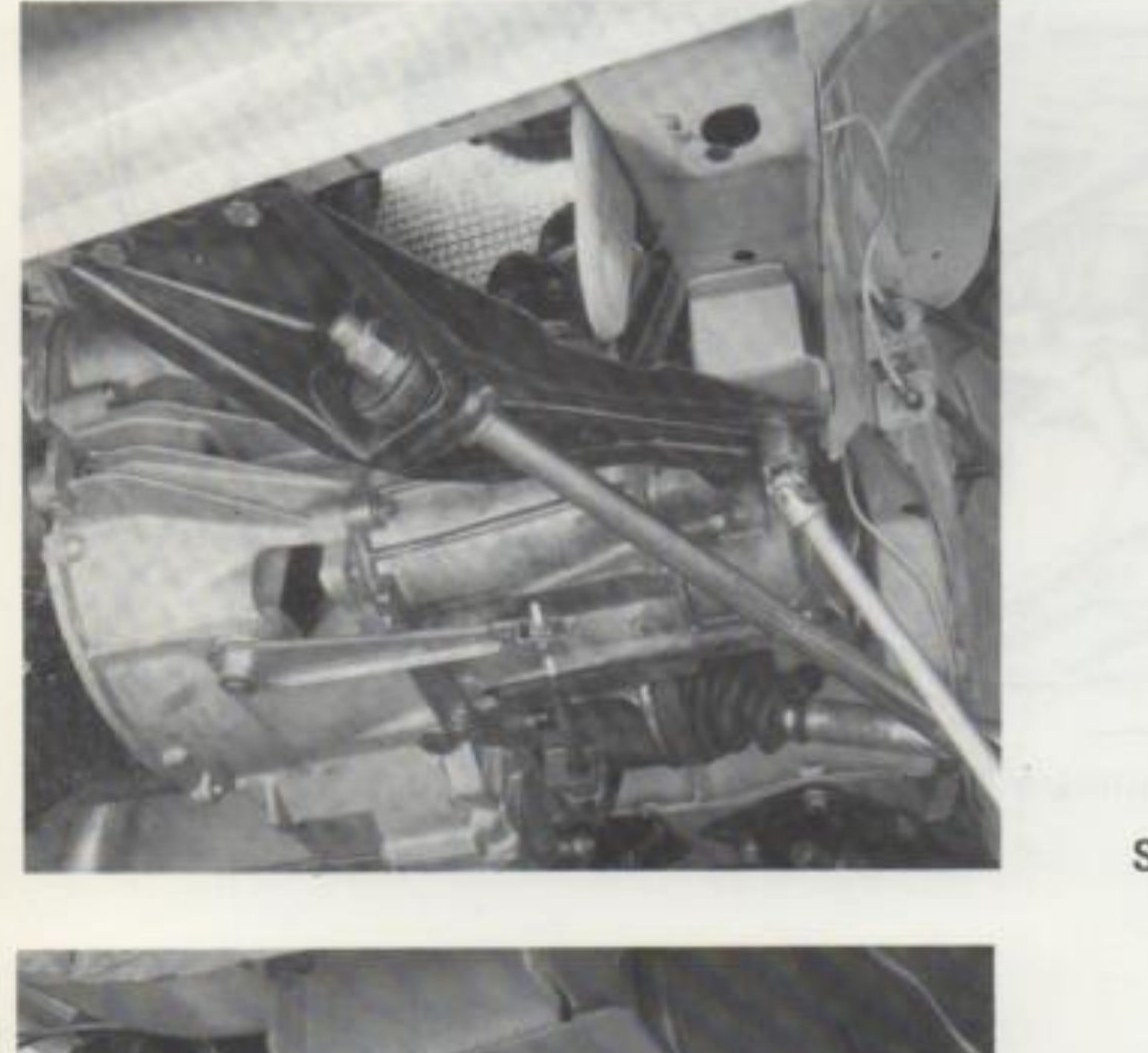

Stacco staffa per puntone di reazione (vista da sotto del veicolo)
Stacco staffa per puntone di reazione (vista da sotto del veicolo)

Stacco staffa per puntone di reazione

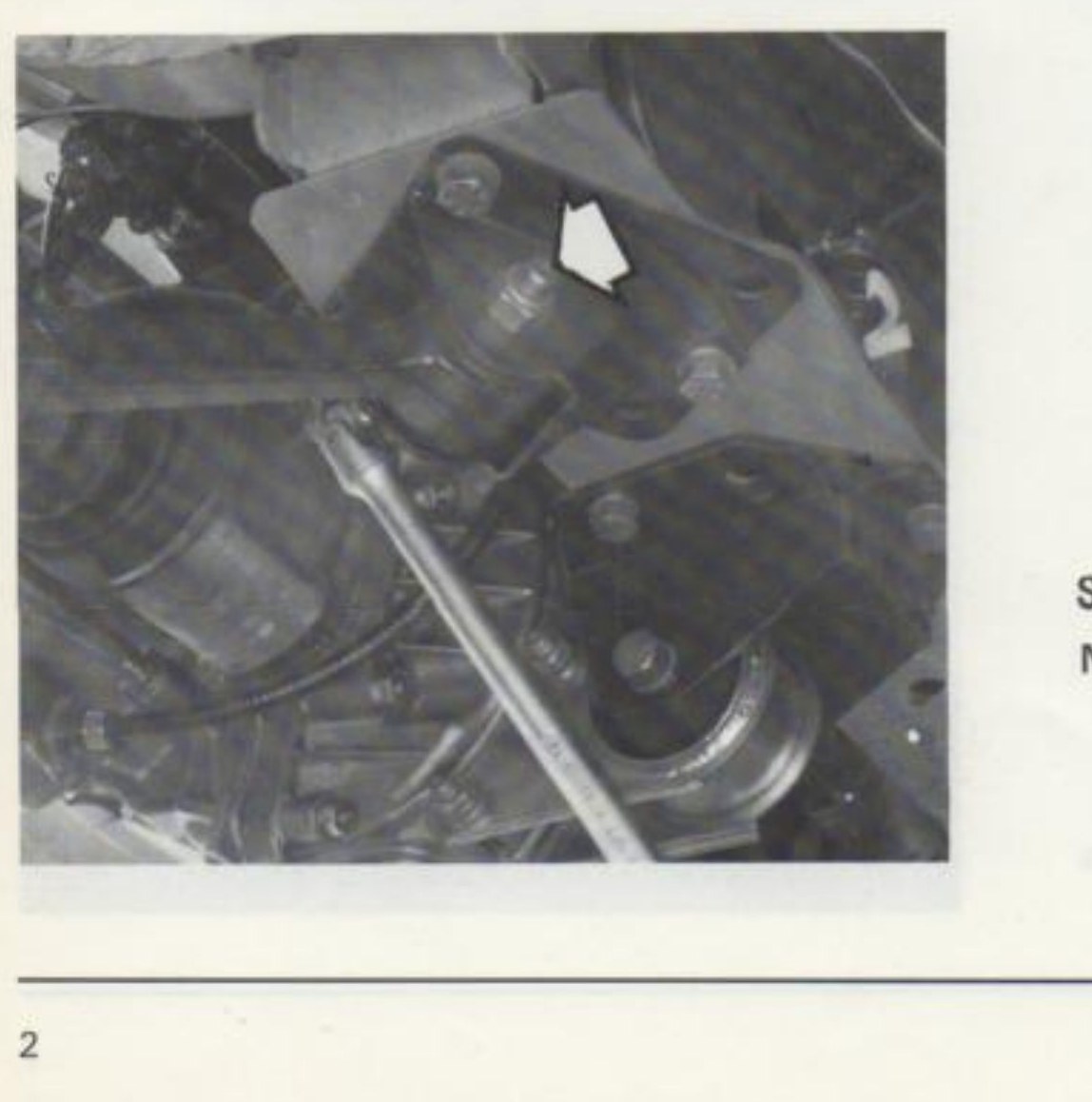

Stacco staffa per braccio oscillante (vista da sotto del veicolo)
Stacco staffa per braccio oscillante (vista da sotto del veicolo)

Stacco staffa per braccio oscillante

NOTA — Il dado indicato dalla freccia deve essere serrato alla coppia di 8,8 daNm con il veicolo a terra in ordine di marcia (serbatoio carburante pieno, acqua, ruota di scorta, accessori).
