DucatoDucato
Sterzo
Servosterzo
41.

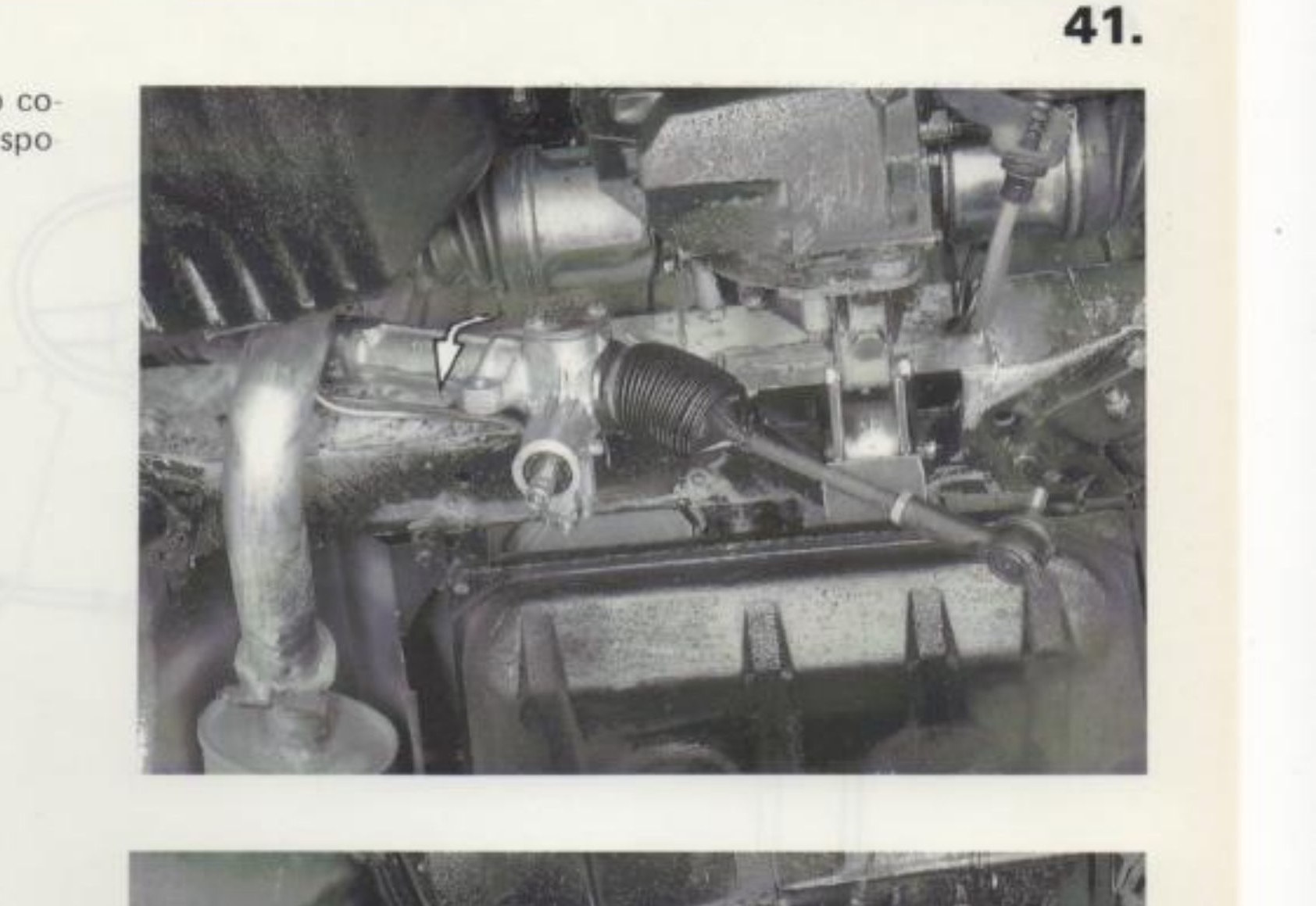

- ruotare la scatola servosterzo come illustrato nella figura e spostarla verso sinistra;

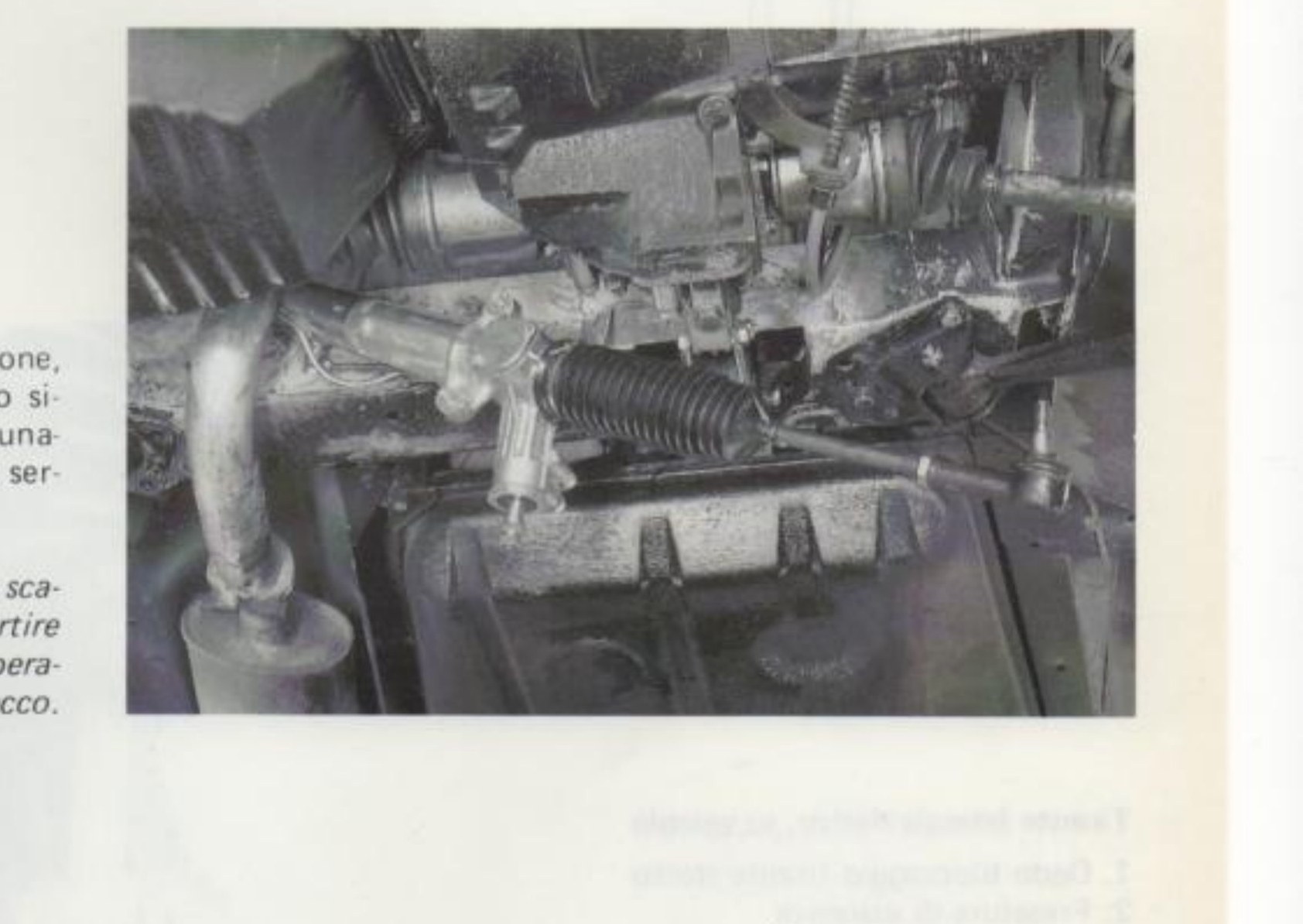

- agendo sul codolo del pignone, spostare la cremagliera verso sinistra, quindi, agendo opportunamente, estrarre la scatola servosterzo completa.
NOTA — Per il riattacco della scatola servosterzo invertire opportunamente le operazioni indicate nello stacco.

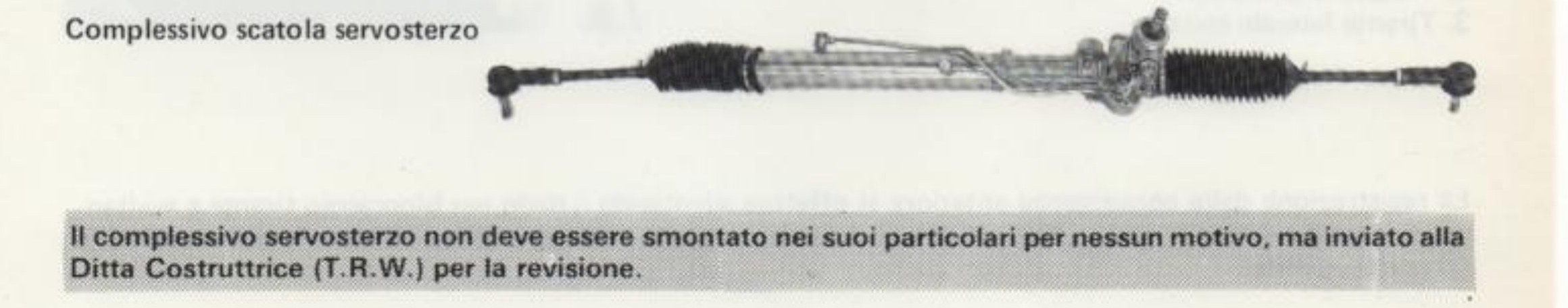

Complessivo scatola servosterzo
Il complessivo servosterzo non deve essere smontato nei suoi particolari per nessun motivo, ma inviato alla Ditta Costruttrice (T.R.W.) per la revisione.
ATTENZIONE — L'impianto del servosterzo è autospurgante, lo spurgo si ottiene sterzando completamente a destra ed a sinistra con motore in moto e veicolo fermo.
