Freni posteriori

33.

CILINDRO COMANDO GANASCE

Controllo dei particolari componenti il cilindro comando ganasce

In sede di revisione sostituire sempre gli anelli di tenuta e le cuffie di protezione; se si riscontrano anomalie sul corpo cilindro o sugli stantuffi, sostituire il complessivo.

1. Corpo cilindro
2. Anello di tenuta
3. Stantuffo
4. Cuffia di protezione
5. Molla di reazione

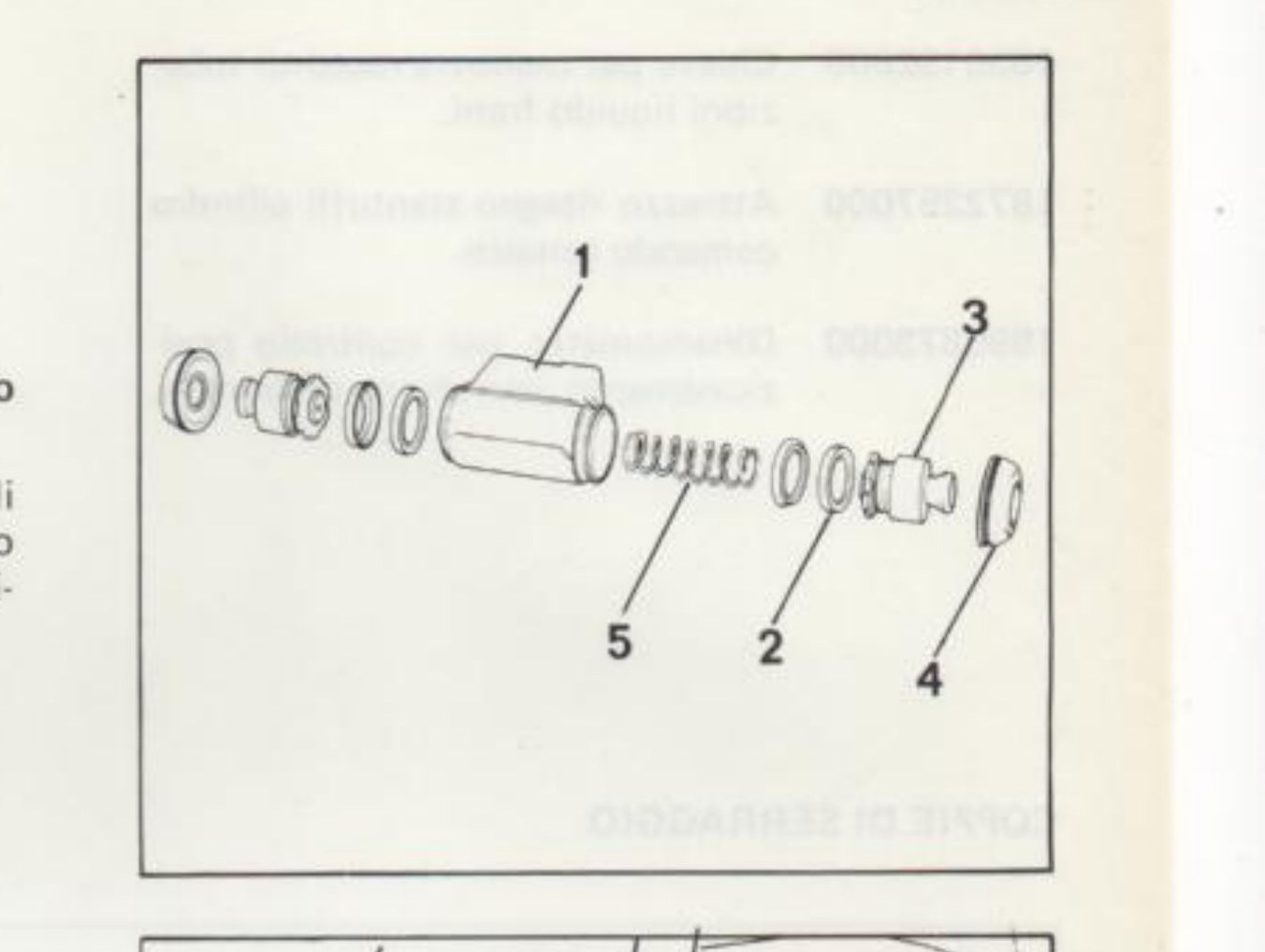

Esploso del cilindro comando ganasce (1 corpo cilindro, 2 anello di tenuta, 3 stantuffo, 4 cuffia di protezione, 5 molla di reazione)

SPURGO ARIA

Spurgo aria freni posteriori

E' buona norma non riutilizzare il liquido recuperato.
Il ripristino del livello va effettuato con liquido freni nuovo.

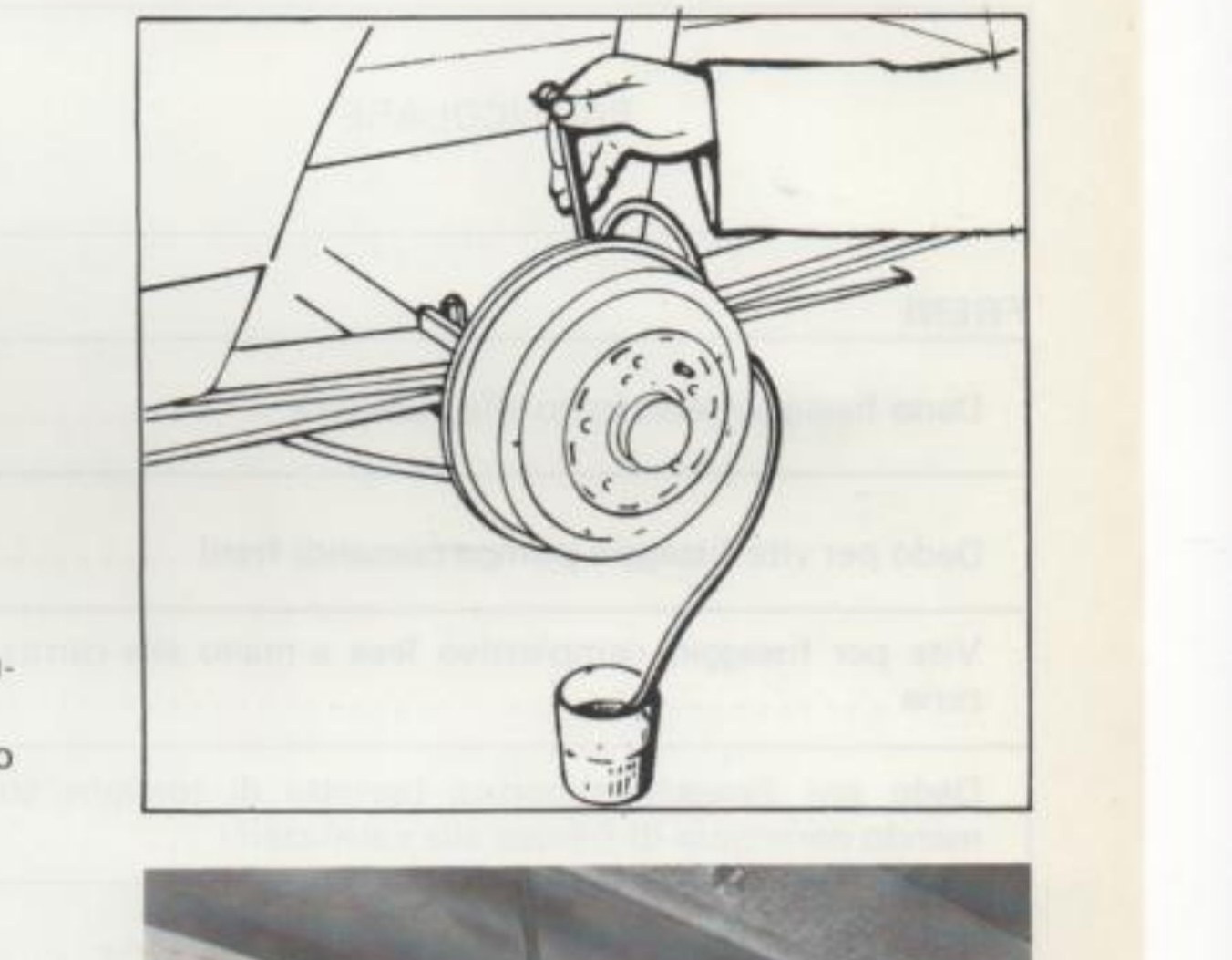

Operazione di spurgo aria sul freno posteriore

FRENO DI STAZIONAMENTO

Registrazione freno di stazionamento

NOTA — A registrazione effettuata la leva di comando non deve impegnare più di 4 o 5 scatti, il settore dentato è in posizione di riposo, le ruote devono ruotare liberamente.

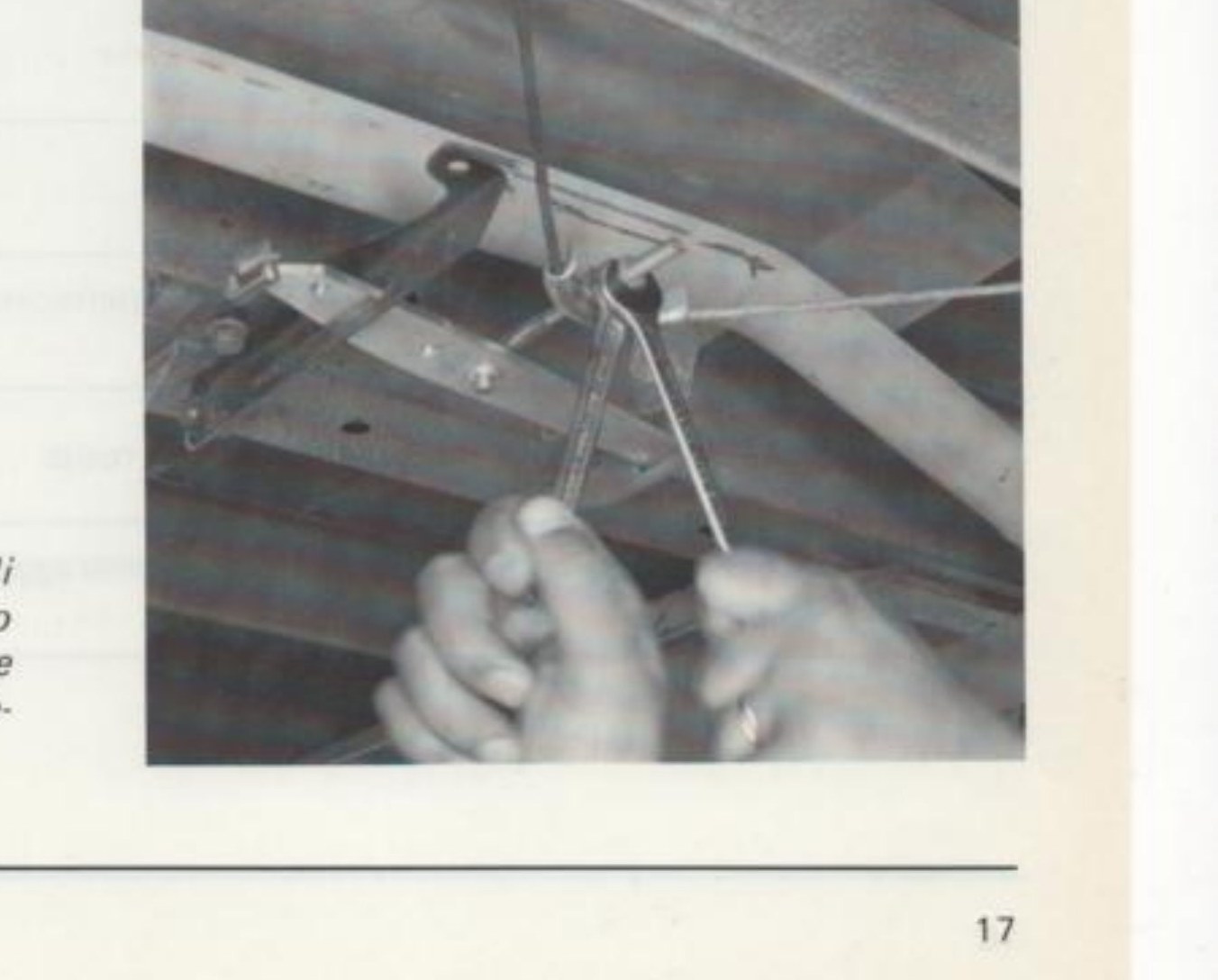

Registrazione del freno di stazionamento sotto il veicolo
