Ducato

Freni

Freni posteriori

33.

SMONTAGGIO – MONTAGGIO

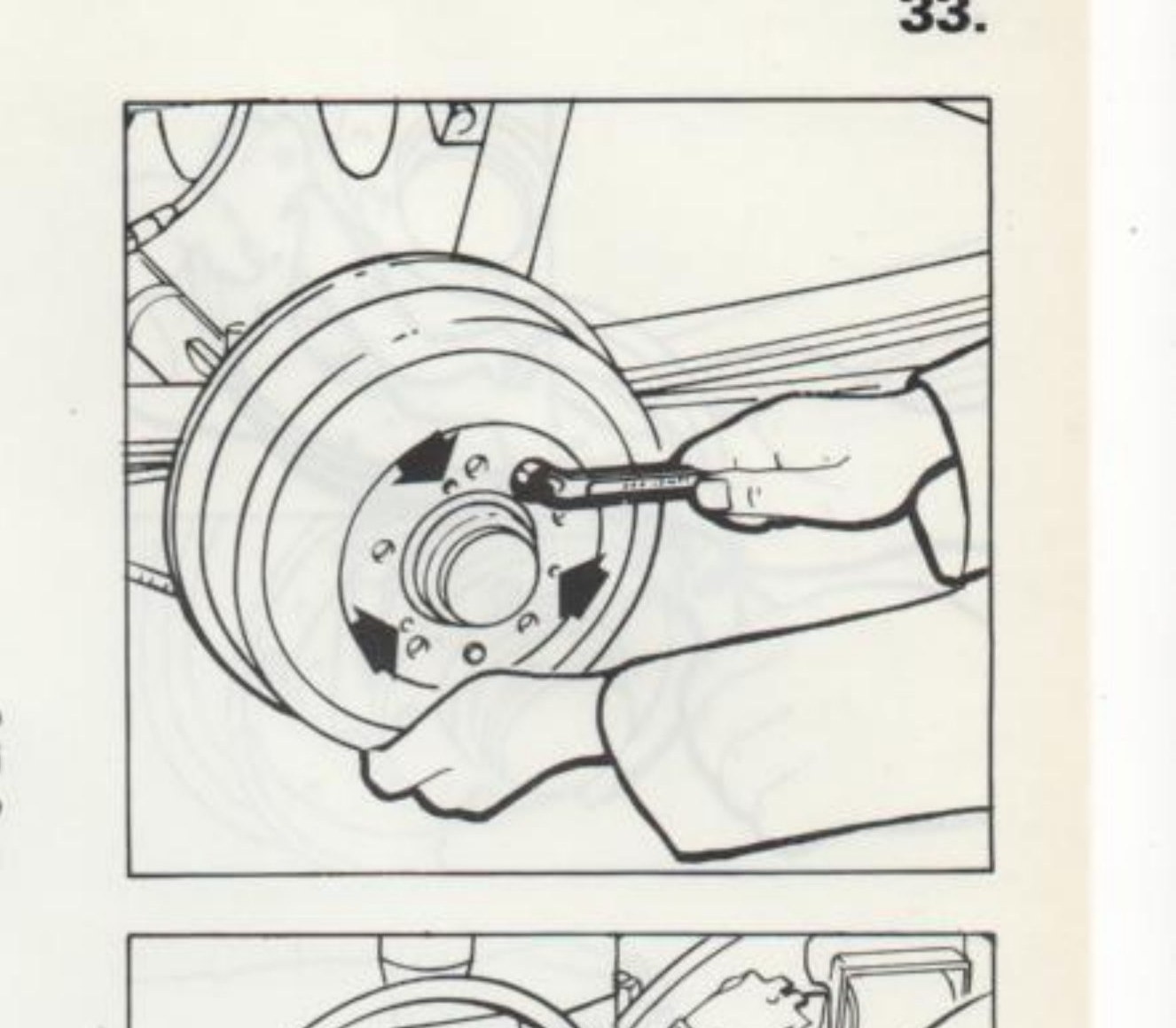

Smontaggio del tamburo freno con le tre viti di estrazione

Smontaggio - montaggio tamburo freno

Per agevolare lo smontaggio del tamburo freno causa ruggine sulle superfici a contatto, servirsi di tre viti di 10 x 1,25 da inserire nei fori all'uopo predisposti ed indicati dalle frecce.

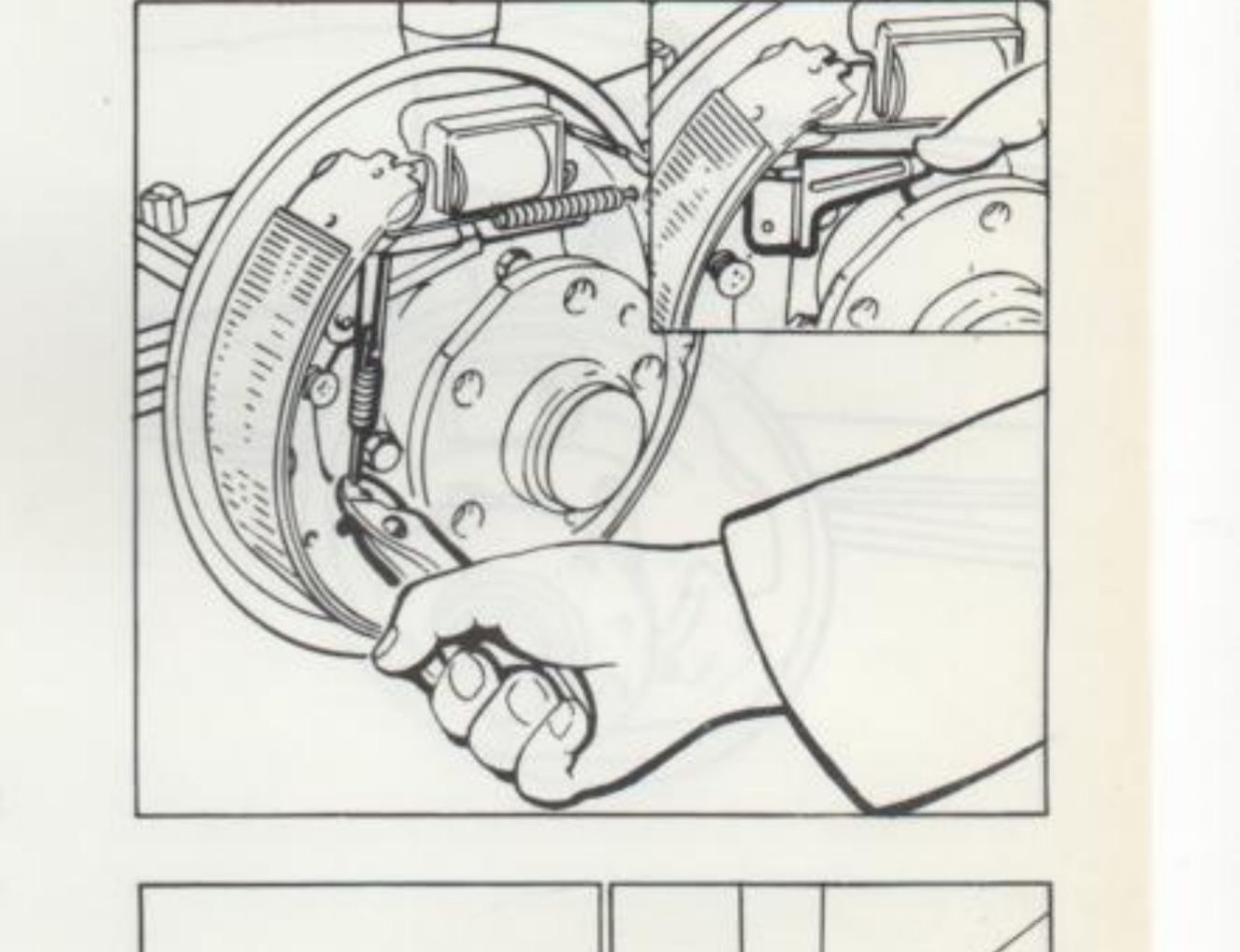

Smontaggio - montaggio molla di richiamo e squadretta del dispositivo autoregistrante

Smontaggio - montaggio molla richiamo e squadretta dispositivo autoregistrante

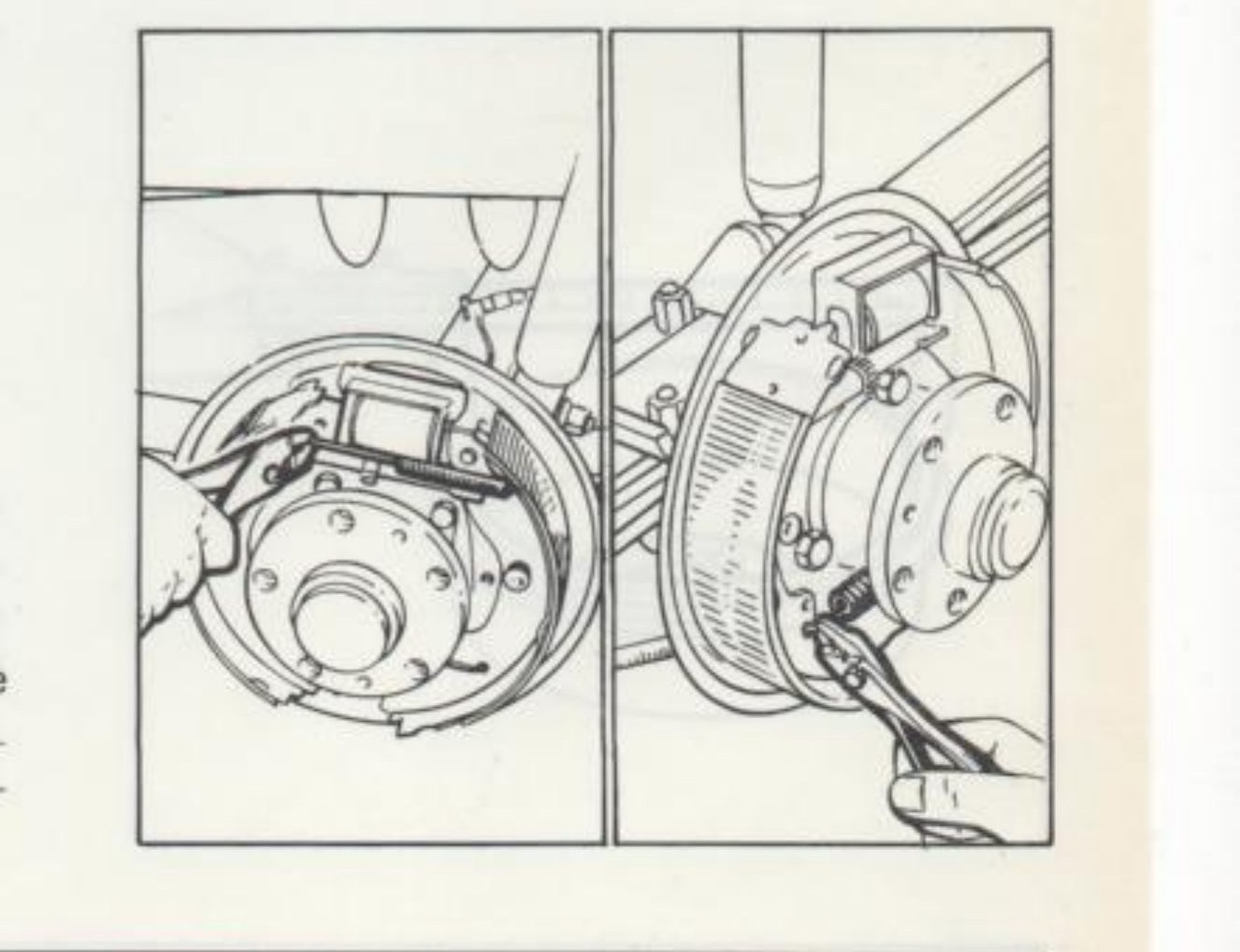

Smontaggio - montaggio molle richiamo ganasce

Onde evitare che gli stantuffi del cilindro comando ganasce fuoriescano dalla propria sede utilizzare l'attrezzo 1872257000.
