Freni

DISCHI FRENI

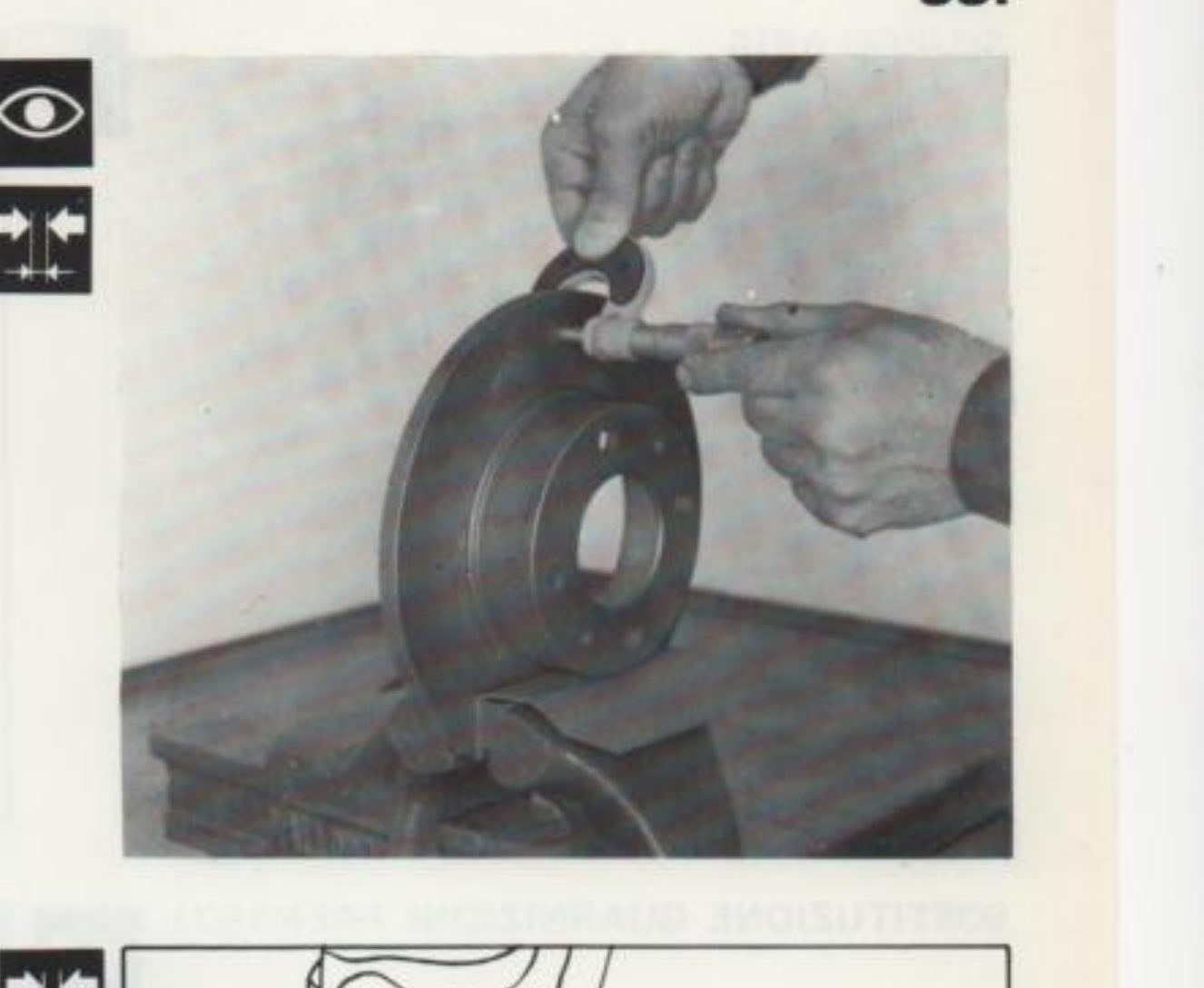

Controllo e misurazione disco

Lo spessore minimo ammissibile del disco freno dovuto all'usura è di 13,5 mm, se il valore risultasse inferiore, il disco deve essere sostituito. In caso di deterioramento o di rigature profonde, le superfici del disco freno possono essere ripassate mediante rettificatrice; ad operazione ultimata lo spessore del disco freno non deve essere inferiore a 14,5 mm.

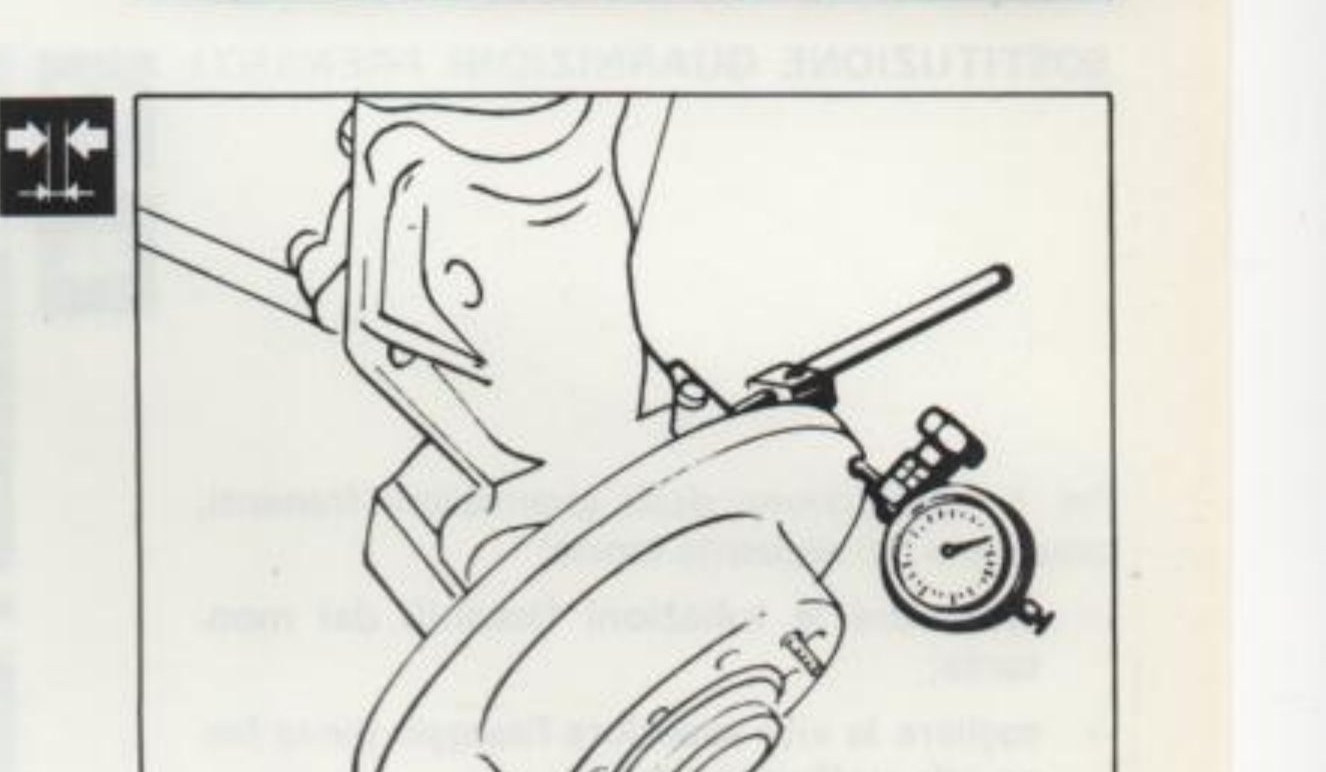

Controllo scentratura disco freno rispetto all'asse di rotazione

Dovendo sostituire unicamente le guarnizioni frenanti, si consiglia di controllare che la scentratura non superi il valore di 0,15 mm. Tale valore va rilevato a circa 2 mm dal bordo esterno del disco.

GUARNIZIONI FRENANTI

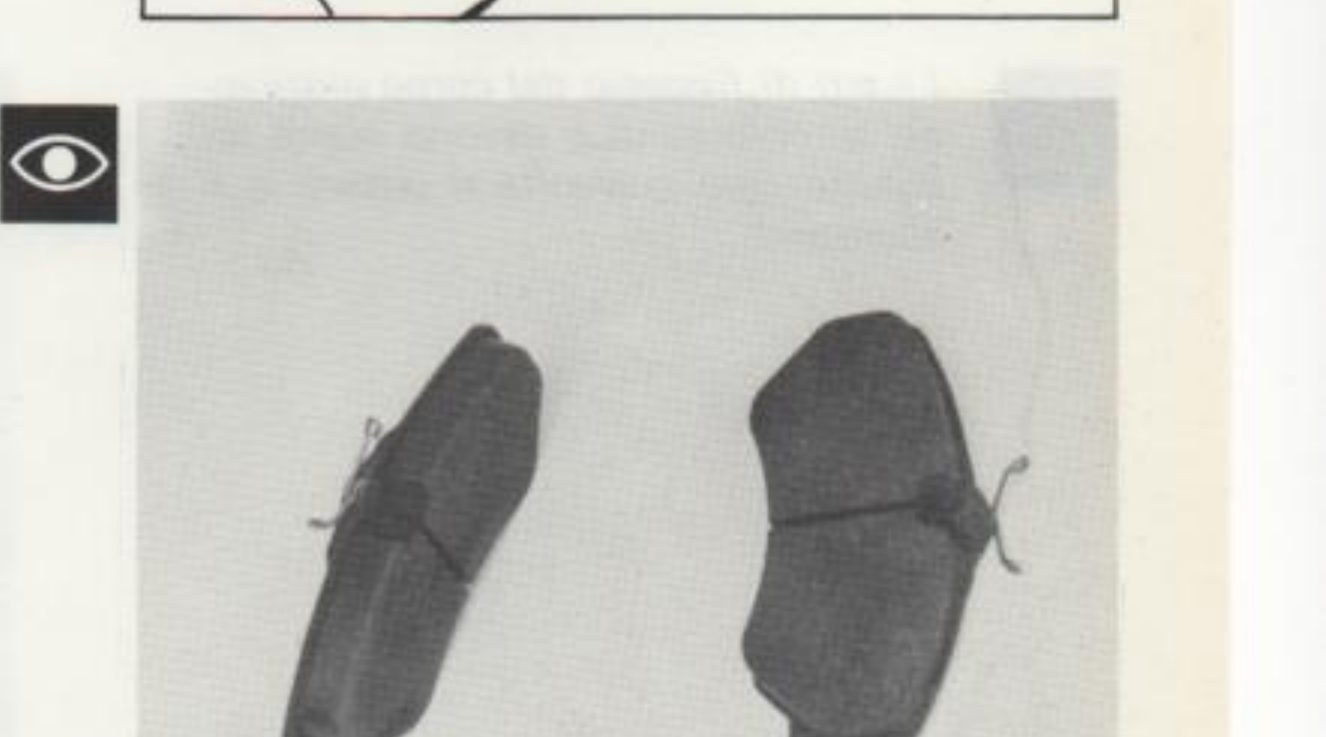

Controllo guarnizioni frenanti

Le guarnizioni frenanti devono essere sostituite qualora lo spessore del materiale d'attrito risulti inferiore a 1,5 mm. Controllare che su ciascuna coppia di ruote siano montate guarnizioni frenanti dello stesso tipo.
