Disporre il cambio e la leva A in posizione di “folle” e rilevare la distanza X tra gli assi dei perni a sfera D e F.
Registrare il tirante B alla quota X ± 0,5 mm, agendo sulla testina M.
Posizionare le testine M ed N in modo che i rispettivi assi di orientamento formino fra loro un angolo di 125° ± 5°, bloccare quindi la testina M mediante il dado P.
Montare il tirante B sui relativi perni a sfera D ed F ed inserire le relative mollette antisfilamento.
Comando innesto marce
Rilevare la distanza Y tra gli assi dei perni a sfera G ed H.
Registrare il tirante C alla quota Y ± 0,5 mm agendo sulla testina O.
Posizionare le testine O ed S in modo che i rispettivi assi di orientamento formino fra loro un angolo di 128° ± 5°.
Bloccare quindi la testina O mediante il dado R.
Montare il tirante C sui relativi perni a sfera ed inserire le relative mollette antisfilamento.

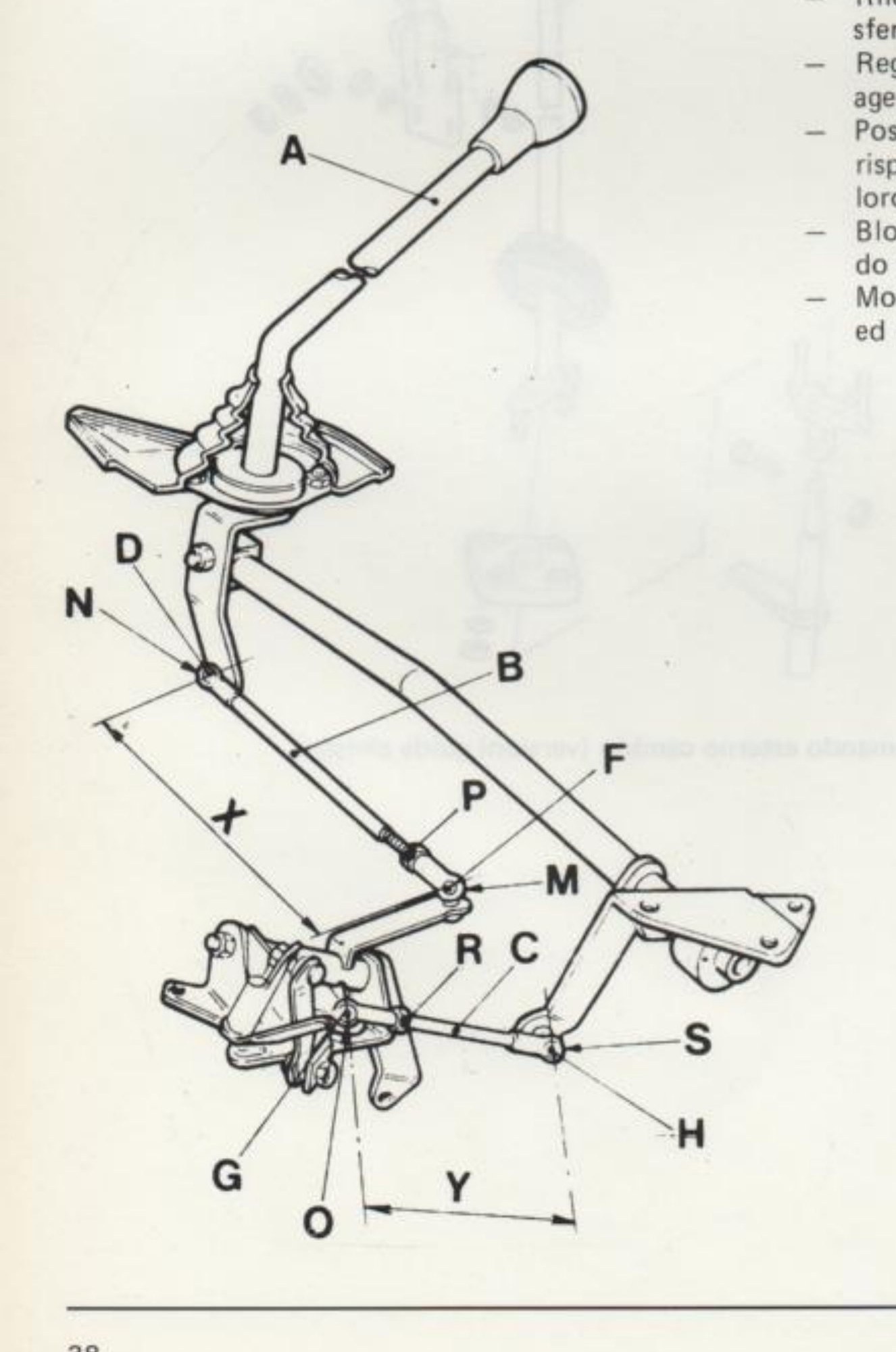

Comando selezione ed innesto marce (versioni guida destra). Riferimenti A, D, N, B, F, X, P, M, R, C, S, H, G, O, Y.
