Frizione

Comando disinnesto
18.

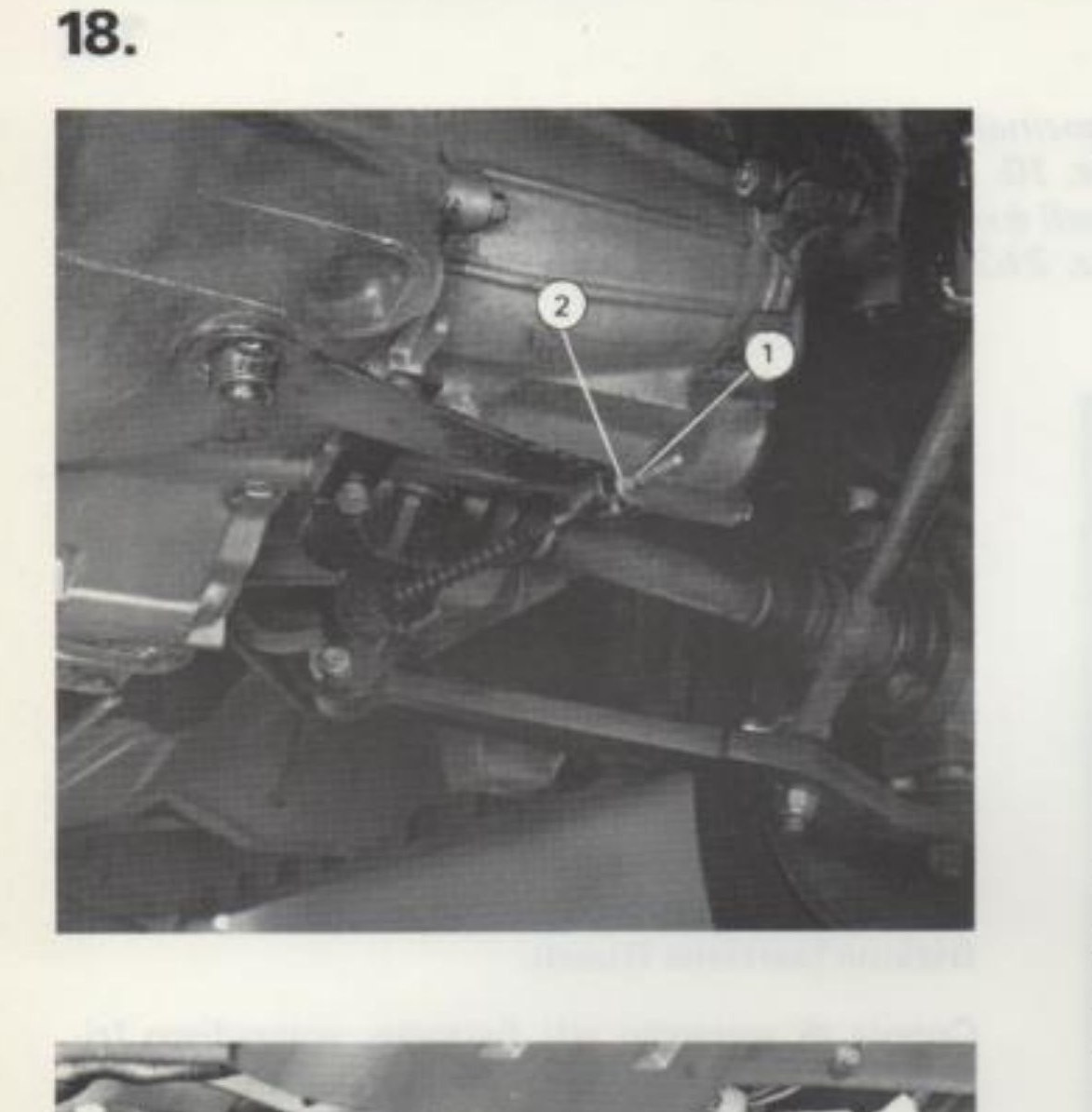

Comando disinnesto frizione: registrazione tirante flessibile (rif. 1 controdado, 2 dado)
Comando disinnesto frizione: registrazione tirante flessibile (rif. 1 controdado, 2 dado)

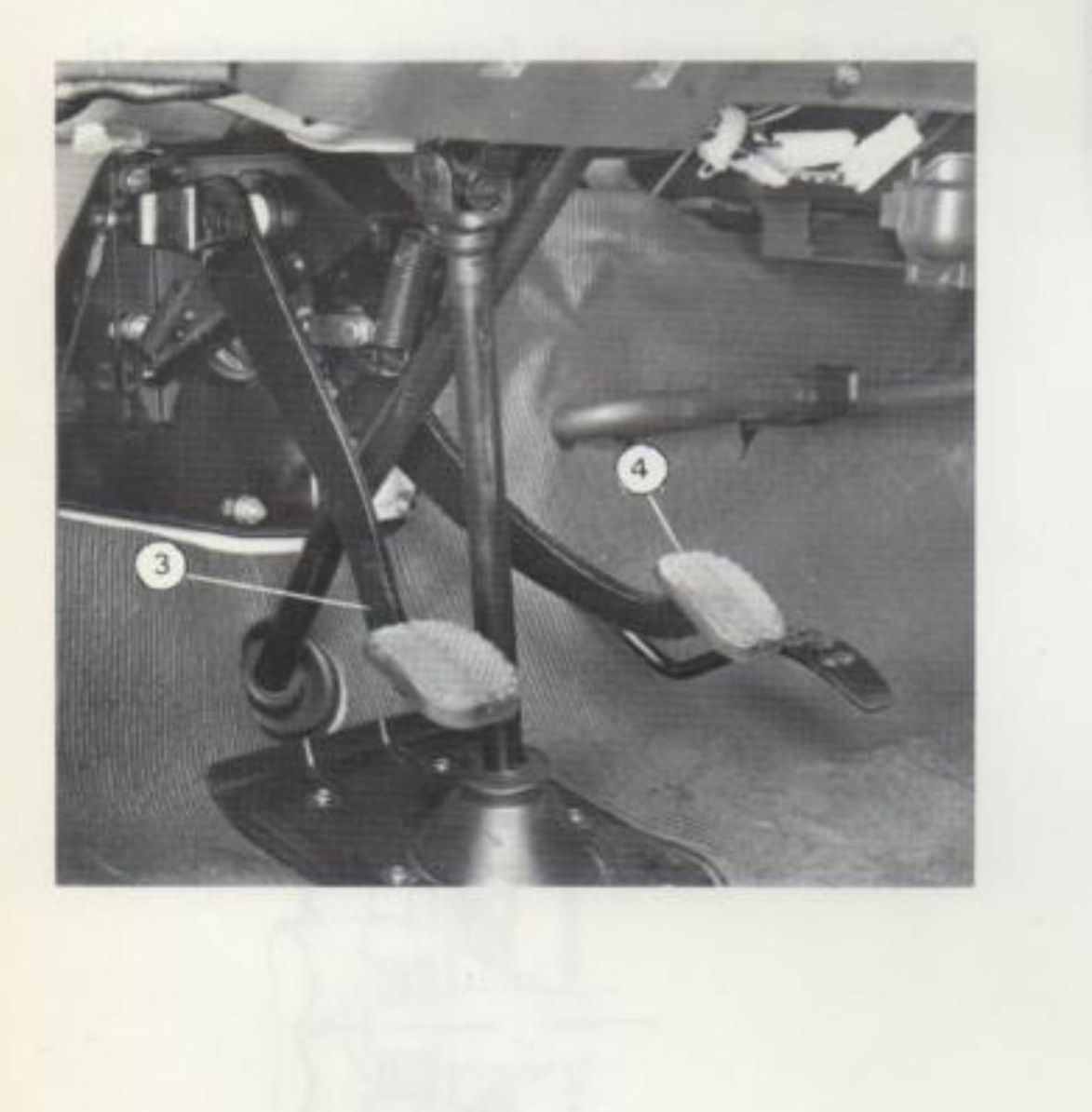

Pedaliera: pedale frizione (4) e pedale freno (3)
Pedaliera: pedale frizione (4) e pedale freno (3)

PEDALE FRIZIONE

Registrazione posizione

Si effettua agendo sul dado (2) e controdado (1) del tirante flessibile sino a che il pedale frizione (4) sia all'incirca alla stessa altezza del pedale freno (3).

DISCO CONDOTTO – SPINGIDISCO

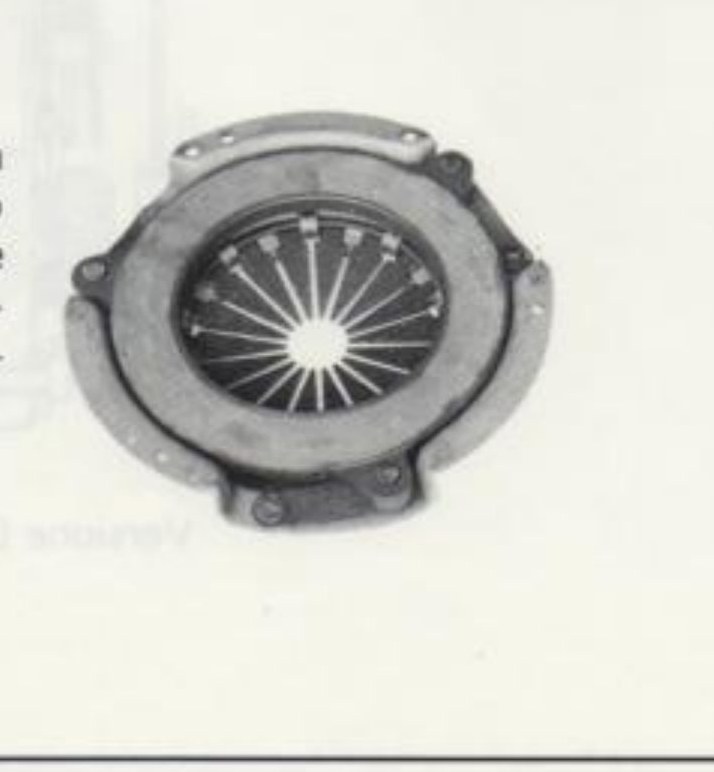

Spingidisco frizione (vista anello)
Spingidisco frizione (vista anello)

Riscontrando usura surriscaldamento o rigature profonde sull'anello spingidisco sostituire il complessivo.

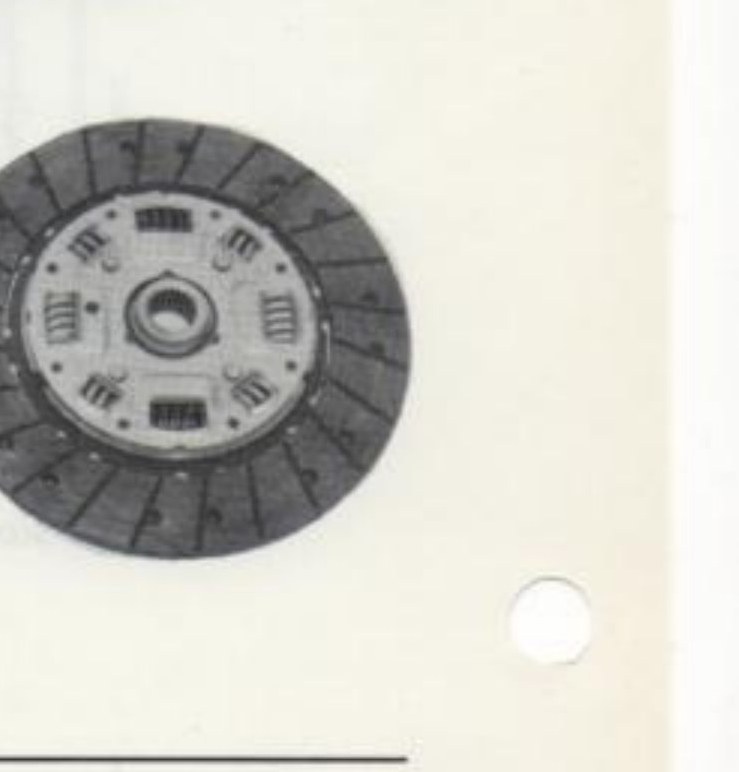

Disco condotto frizione
Disco condotto frizione

Riscontrando eccessiva usura delle guarnizioni di attrito del disco condotto è necessario sostituirle oppure sostituire il disco condotto completo.
