Ducato2500 D · 2500 turbo D

Motore

Stacco-riattacco motopropulsore

10.

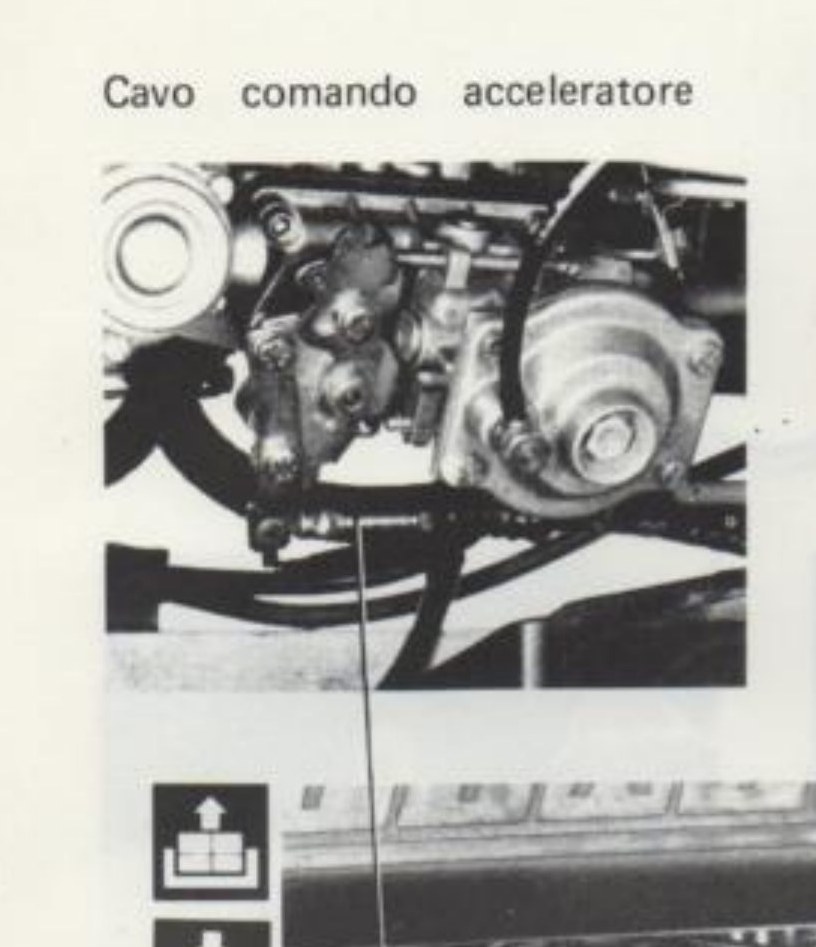

Cavo comando acceleratore

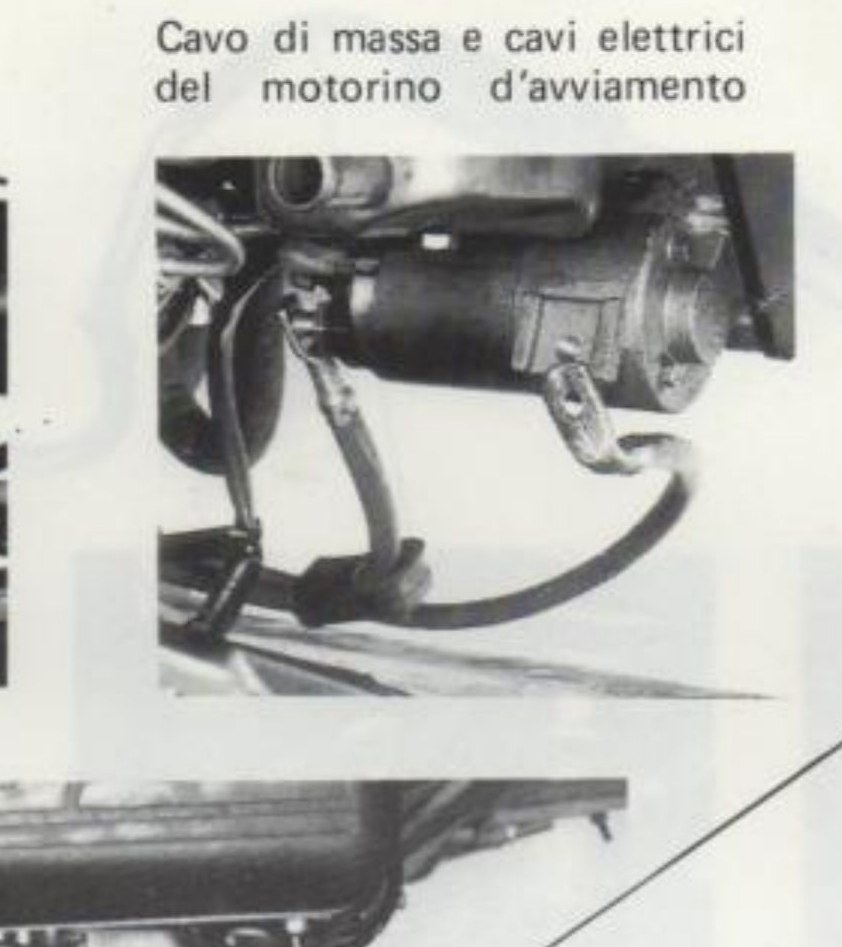

Cavo di massa e cavi elettrici del motorino d'avviamento

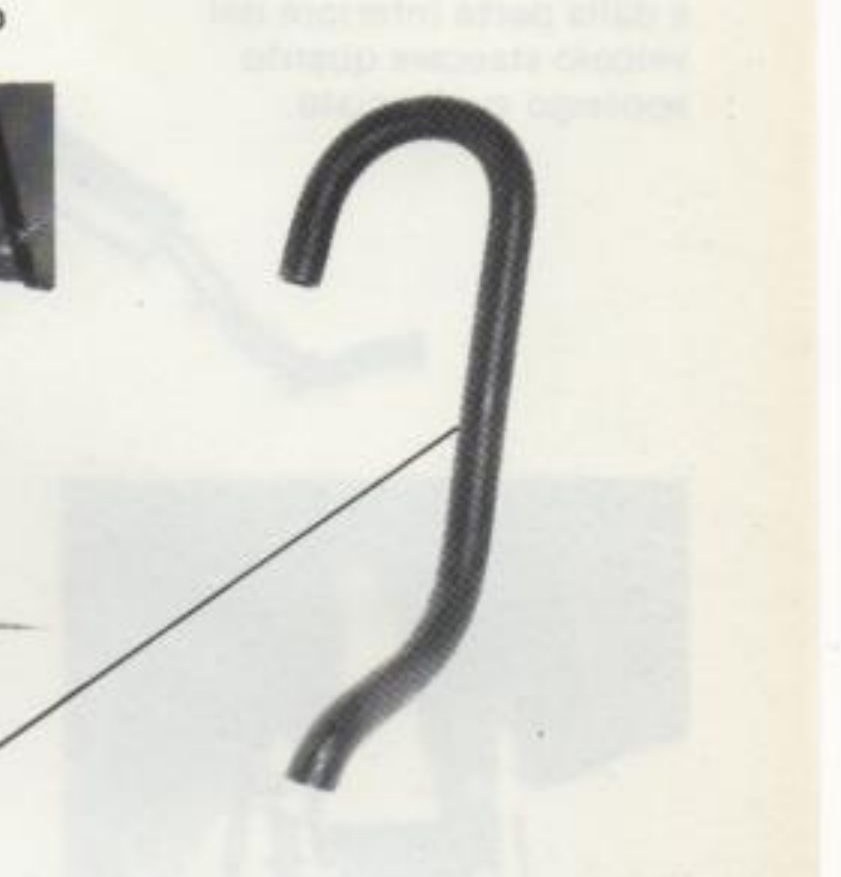

Tubazione (cavo) collegamento per elettromagnete arresto motore

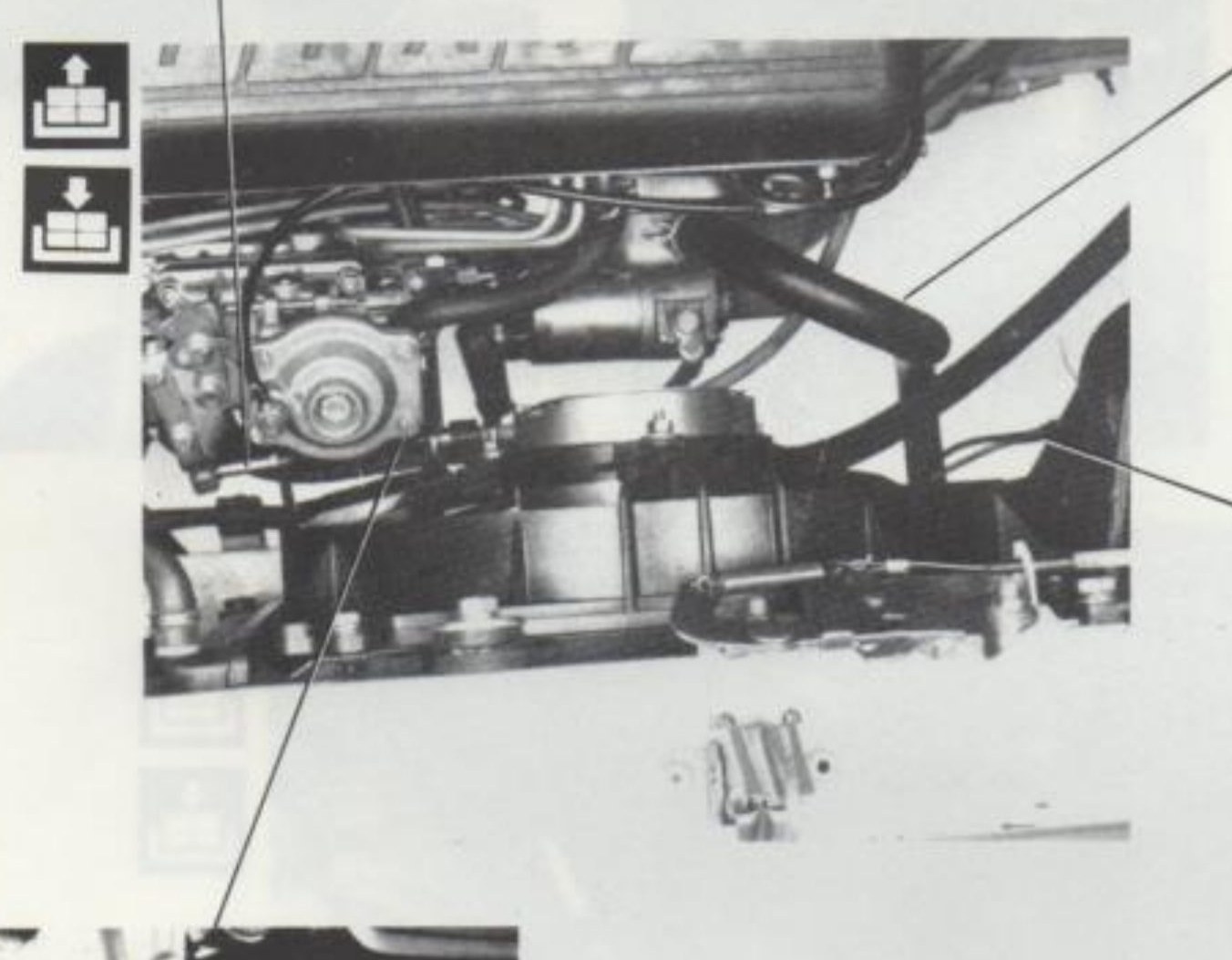

Vista motore con collegamenti elettrici e tubazioni

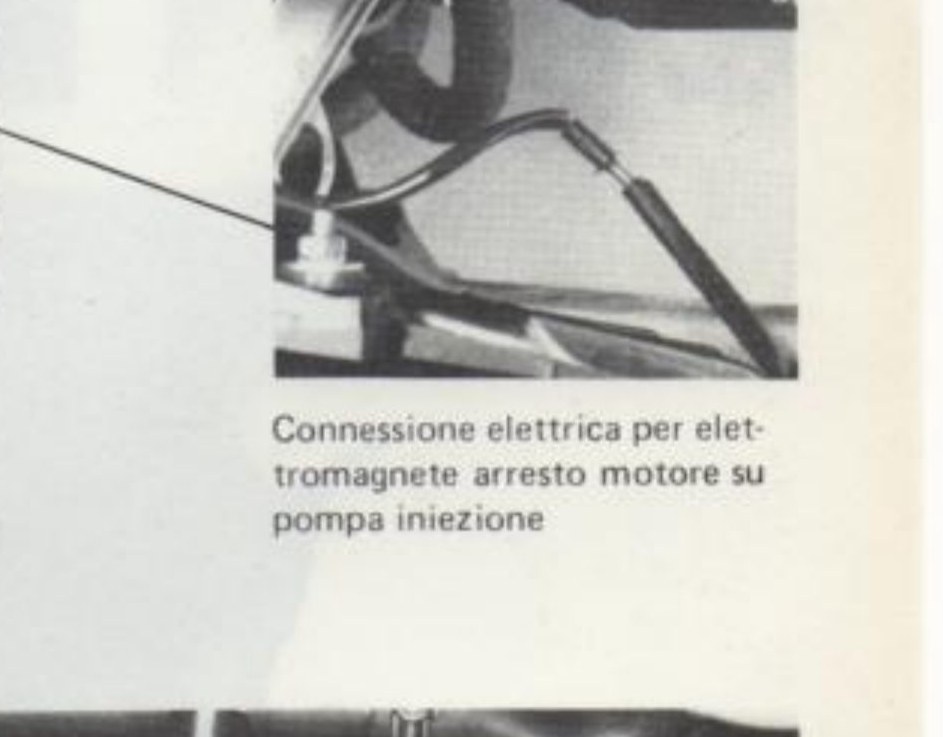

Connessione elettrica per elettromagnete arresto motore su pompa iniezione

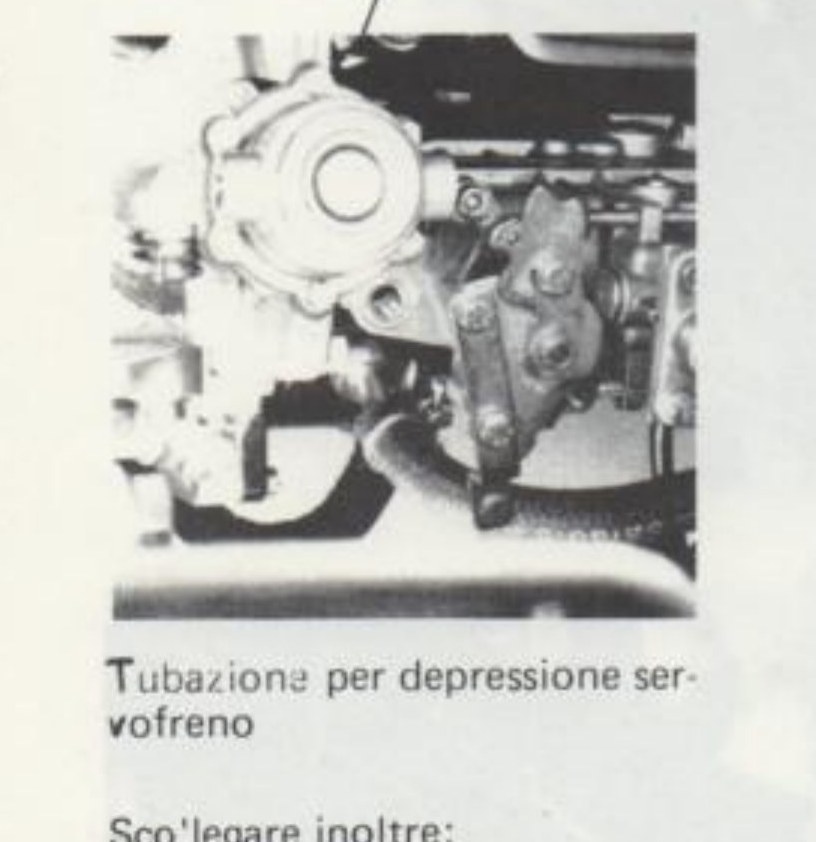

Tubazione per depressione servofreno

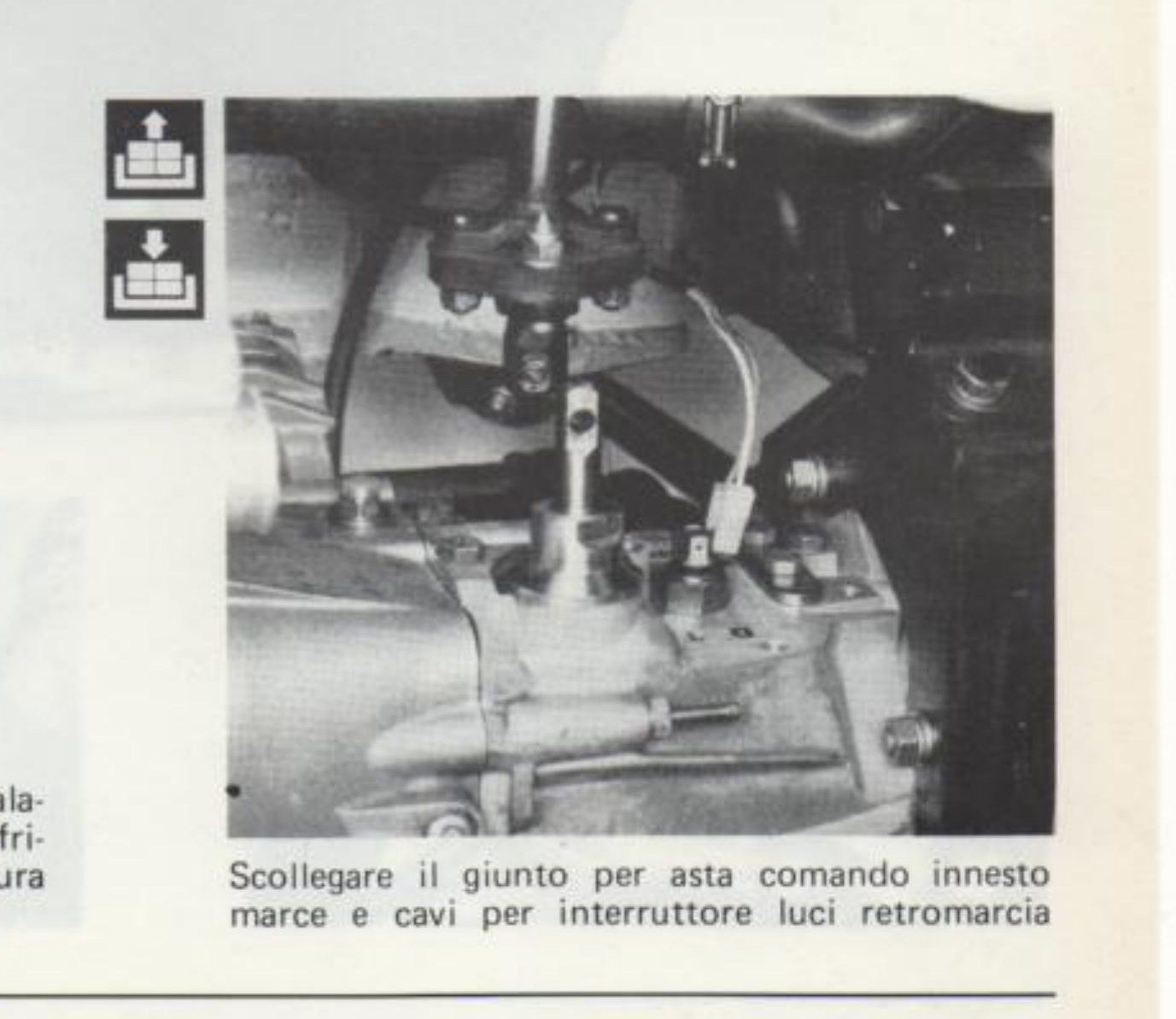

Scollegare il giunto per asta comando innesto marce e cavi per interruttore luci retromarcia

Scollegare inoltre:

cavi elettrici dall'alternatore;
cavi elettrici dall'interruttore per segnalazione temperatura eccessiva liquido refrigerante e dal trasmettitore temperatura liquido refrigerante.

3
