DucatoDucato

Dati tecnici

Sospensioni e ruote

00.44

DUCATO 10 FURGONE E DUCATO 14 CABINATO

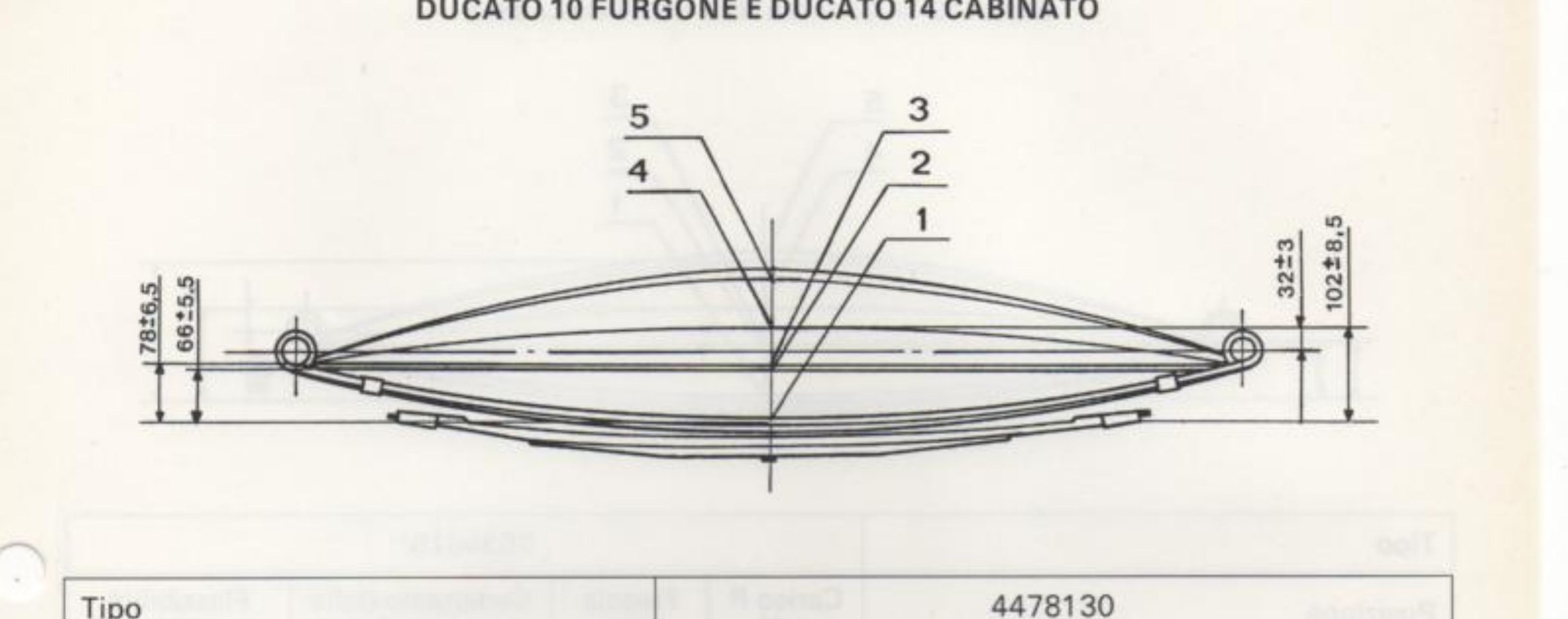

Schema della balestra con punti di riferimento 1÷5 e quote (78±6,5 - 66±5,5 - 32±3 - 102±8,5)

Balestra 4478130
Tipo	4478130
Posizione	Carico P daN	Freccia mm	Cedimento dalla posizione 1 mm	Flessibilità mm/100 daN
1 Inizio controllo 1ª flessibilità	100	–	–	33,8±2,8
2 Intervento foglie supplementari	295	–	66±5,5
3 Inizio controllo 2ª flessibilità	400	–	78±6,5
4 Carico statico	610	32±3	102±8,5	11,7±0,9
5 Carico di collaudo	1420			11,7±0,9

DUCATO 14 FURGONE

Schema della balestra Ducato 14 Furgone con punti di riferimento 1÷5 e quota 52±3

Balestra 7647202*
Tipo	7647202*
Posizione	Carico P daN	Freccia mm	Cedimento dalla posizione 1 mm	Flessibilità mm/100 daN
4 Carico statico	–	52±3	–	–

* Differisce dalla balestra 4478130 per quanto riportato in tabella

115
