DucatoDucato

Dati tecnici

Freni

00.33

FRENI ANTERIORI

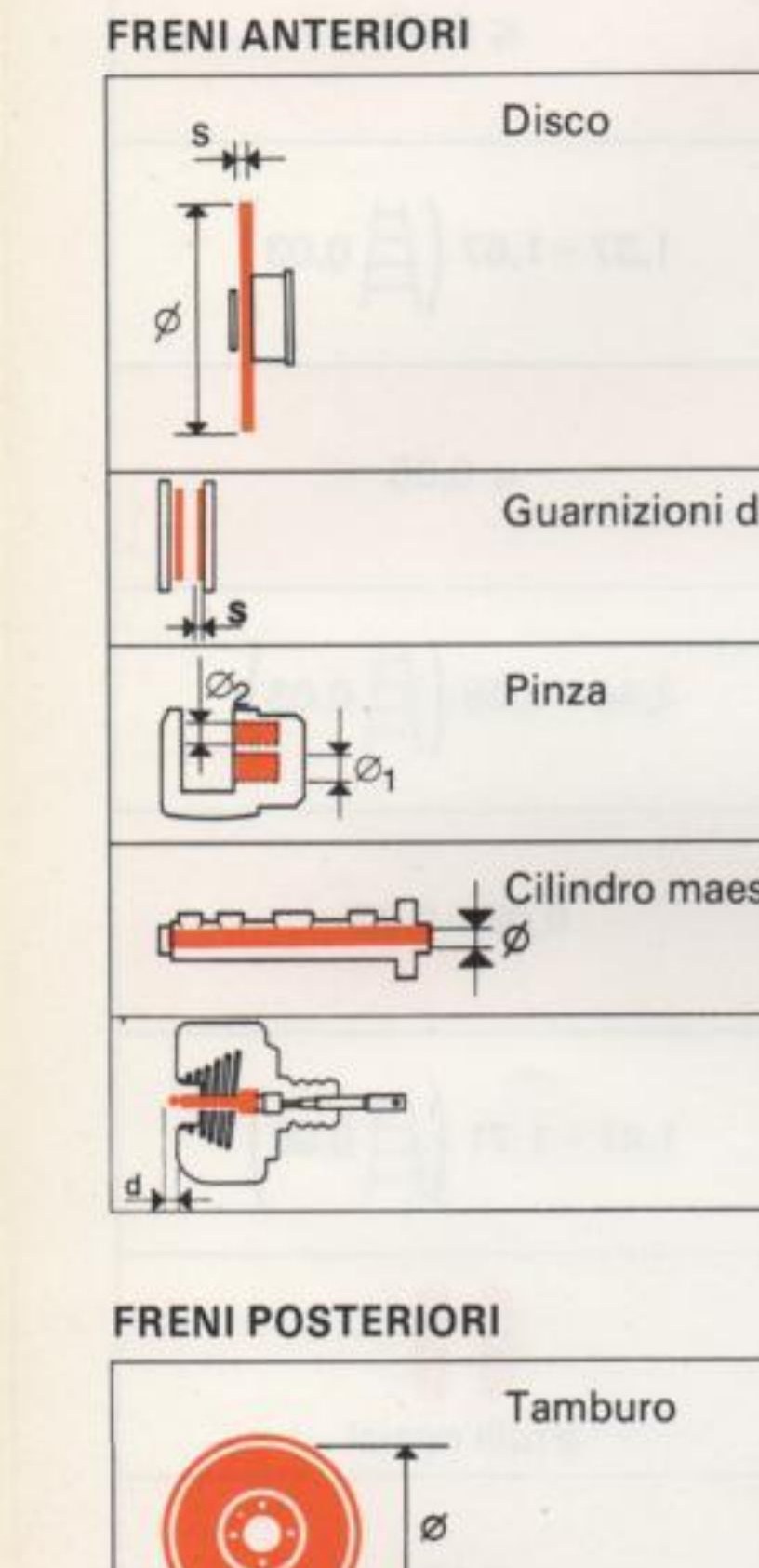

Schemi di misura componenti freni anteriori (disco, guarnizioni, pinza, cilindro maestro, MASTER-VAC)

Freni anteriori — Valori in mm
			DUCATO 10-14	DUCATO 18
Disco	⌀		255,5	289,7 ÷ 290
s	nominale		16
	(usura)		14,5
	< consentito		13,5
Guarnizioni di attrito	< consentito		2
Pinza	⌀₁		48
Pinza	⌀₂		38	42,8
Cilindro maestro (pompa)	⌀		22,225 (7/8")	25,4 (1")
MASTER-VAC	tipo		MASTER - VAC da 8" (203,2 mm)
MASTER-VAC	Rientranza puntale d		0,3 ÷ 0,5

FRENI POSTERIORI

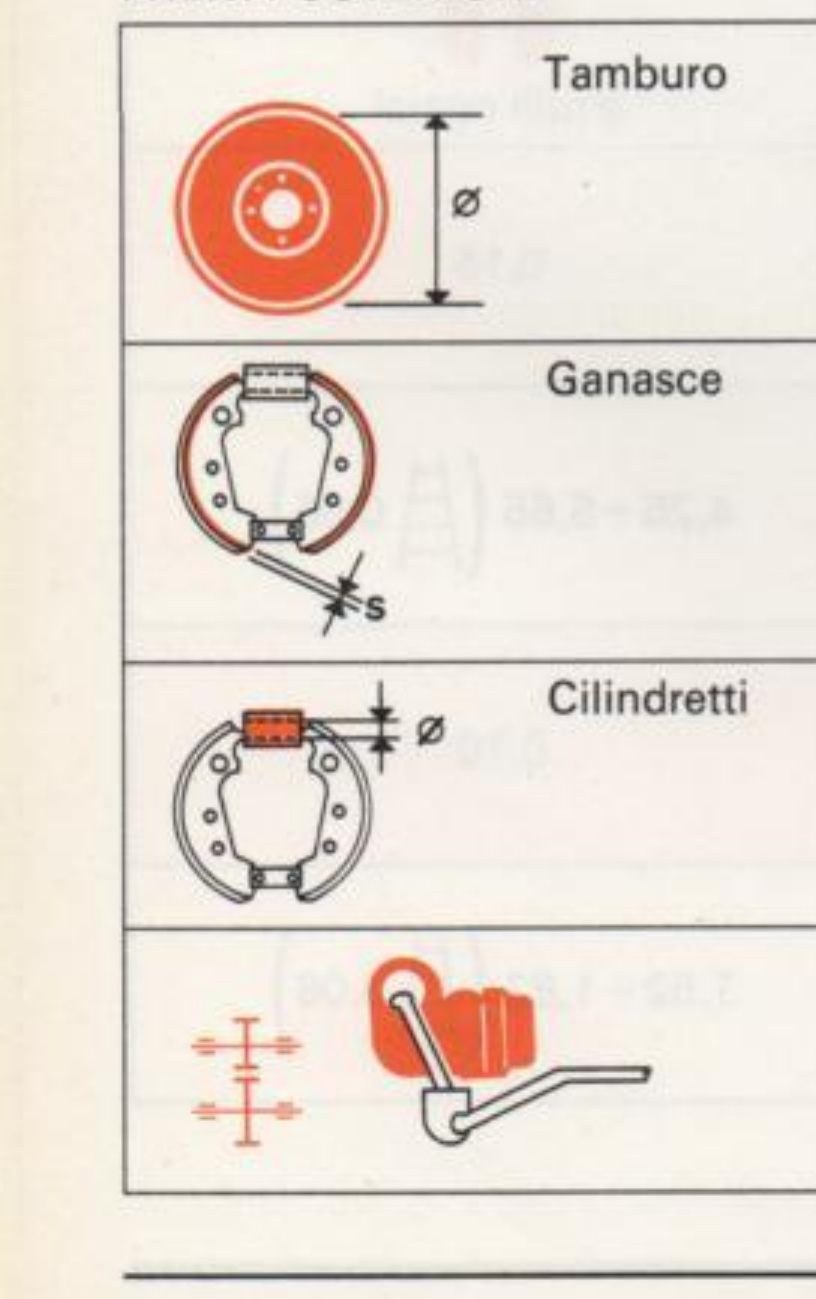

Schemi di misura componenti freni posteriori (tamburo, ganasce, cilindretti, correttore di frenata)

Freni posteriori — Valori in mm
			DUCATO 10-14	DUCATO 18
Tamburo	⌀	nominale	254
		(usura)	254,8
		> consentito	255,6
Ganasce	< consentito		1
Cilindretti	⌀		25,4	27
Rapporto correttore di frenata			0,15
