DucatoDucato 2500 diesel C.R.D.
Dati tecnici
Motore
00.10
POMPA INIEZIONE
| Pompa iniezione (comando elettrico esclusione mandata pompa) | U 25/661 |
| Marca | ROTODIESEL |
| Tipo | MA 300 |
| Referenza (visto dal lato distribuzione) | R 3449 F 010 |
| Senso di rotazione della pompa (visto dal lato distribuzione) | Sinistrorsa |
| Anticipo iniziale d'iniezione prima del P.M.S. | 22° o 4,32 mm |
| Regime di regolazione a vuoto motore | 4625 ± 125/min |
| Regime di inizio regolazione a pieno carico motore | 4250/min |
| Regime di minimo del motore | 775 ÷ 825/min |

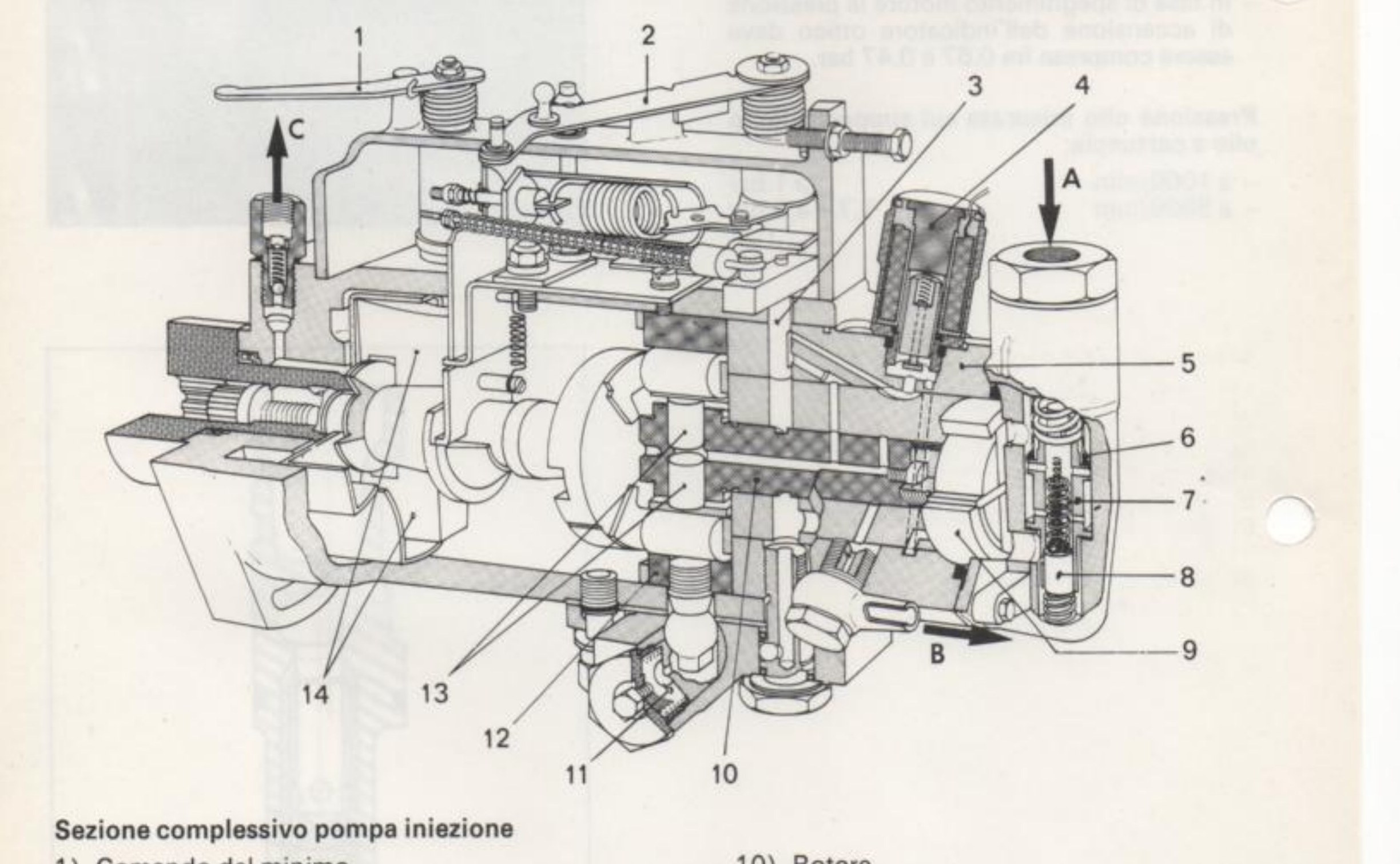

Sezione complessivo pompa iniezione
- 1) Comando del minimo
- 2) Comando acceleratore
- 3) Valvola di dosaggio (dosatore)
- 4) Stop elettrico
- 5) Testa idraulica
- 6) Filtro nylon
- 7) Cilindro valvola di regolazione
- 8) Stantuffo di regolazione
- 9) Pompa di trasferta
- 10) Rotore
- 11) Dispositivo d'anticipo automatico
- 12) Anello ad eccentrici
- 13) Stantuffo
- 14) Masse centrifughe comando regolatore
- A — Arrivo del combustibile
- B — Alimentazione polverizzatori
- C — Ritorno al serbatoio
