DucatoDucato 2500 diesel C.R.D.

Dati tecnici

Motore

00.10

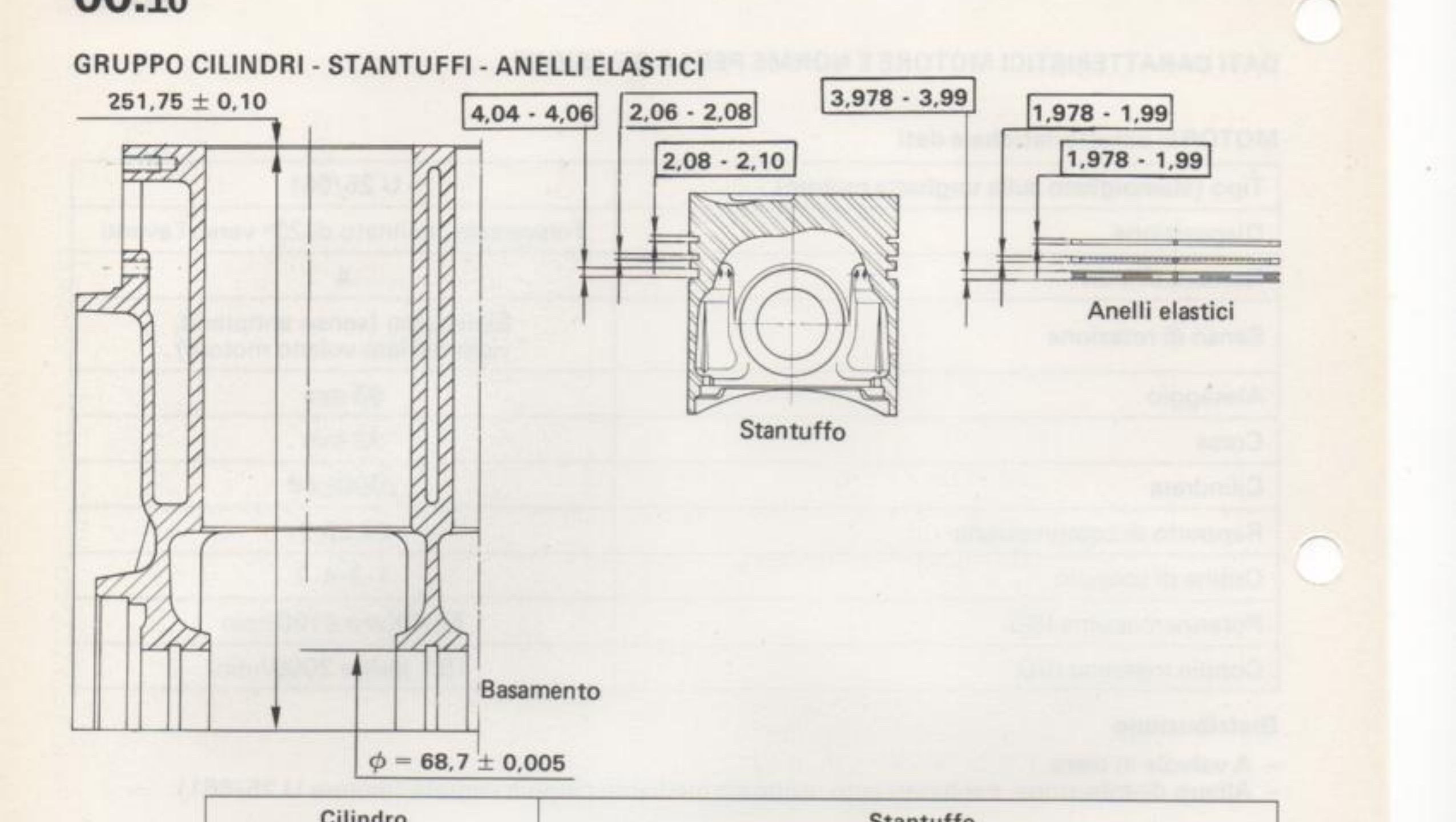

GRUPPO CILINDRI - STANTUFFI - ANELLI ELASTICI

Sezioni quotate del basamento (cilindro), dello stantuffo e degli anelli elastici con relative quote: 251,75 ± 0,10 · 4,04 ÷ 4,06 · 2,06 ÷ 2,08 · 2,08 ÷ 2,10 · 3,978 ÷ 3,99 · 1,978 ÷ 1,99 · ⌀ = 68,7 ± 0,005

Cilindro / Stantuffo — classi e diametri (mm)
Diametro nominale	Cilindro		Stantuffo
Diametro nominale	Stamp. di riferim.	Diametro del cilindro	Diametro stantuffo P.d.C	Diametro stantuffo A.E.F.	Stamp. di riferim.	Sporgenza stantuffo
Classi normali
93	A1	93,00 ÷ 93,01	92,887 ÷ 92,902	92,890 ÷ 92,900	1n	0,50 ÷ 0,55
	A2	93,01 ÷ 93,02	92,897 ÷ 92,912	92,900 ÷ 92,910	2n
	A3	93,02 ÷ 93,03	92,907 ÷ 92,922	92,910 ÷ 92,920	3n
Classi maggiorate
93,25	B1	93,25 ÷ 93,26	93,137 ÷ 93,152	93,150 ÷ 93,160	B1n	0,47 ÷ 0,52
93,25	B2	93,26 ÷ 93,27	93,147 ÷ 93,162	93,160 ÷ 93,170	B2n	0,47 ÷ 0,52
93,50	C1	93,50 ÷ 93,51	93,387 ÷ 93,402	93,400 ÷ 93,410	C1n	0,44 ÷ 0,49
93,50	C2	93,51 ÷ 93,52	93,397 ÷ 93,412	93,410 ÷ 93,420	C2n	0,44 ÷ 0,49
93,75	D1	93,75 ÷ 93,76	93,637 ÷ 93,652	93,650 ÷ 93,660	D1n	0,41 ÷ 0,46
93,75	D2	93,76 ÷ 93,77	93,647 ÷ 93,662	93,660 ÷ 93,670	D2n	0,41 ÷ 0,46

Denominazione — Valori in mm
Denominazione		Valori in mm
Diametro esterno perno stantuffo		29,995 ÷ 29,999
Diametro sede perno nello stantuffo		30,005 ÷ 30,011
Differenza di peso fra ogni coppia di stantuffi e relativi perni di biella		5 gr. massimo
Gioco di funzionamento stantuffo-cilindro	marca P.d.C.	0,098 ÷ 0,123
Gioco di funzionamento stantuffo-cilindro	marca A.E.F.	0,10 ÷ 0,12

NOTA — Gli stantuffi vengono forniti di ricambio in numero di 4 completi di anelli elastici e perni stantuffo.
