Ducato2500 D · 2500 turbo D

Dati tecnici

Motore: basamento ed organi del manovellismo

00.10

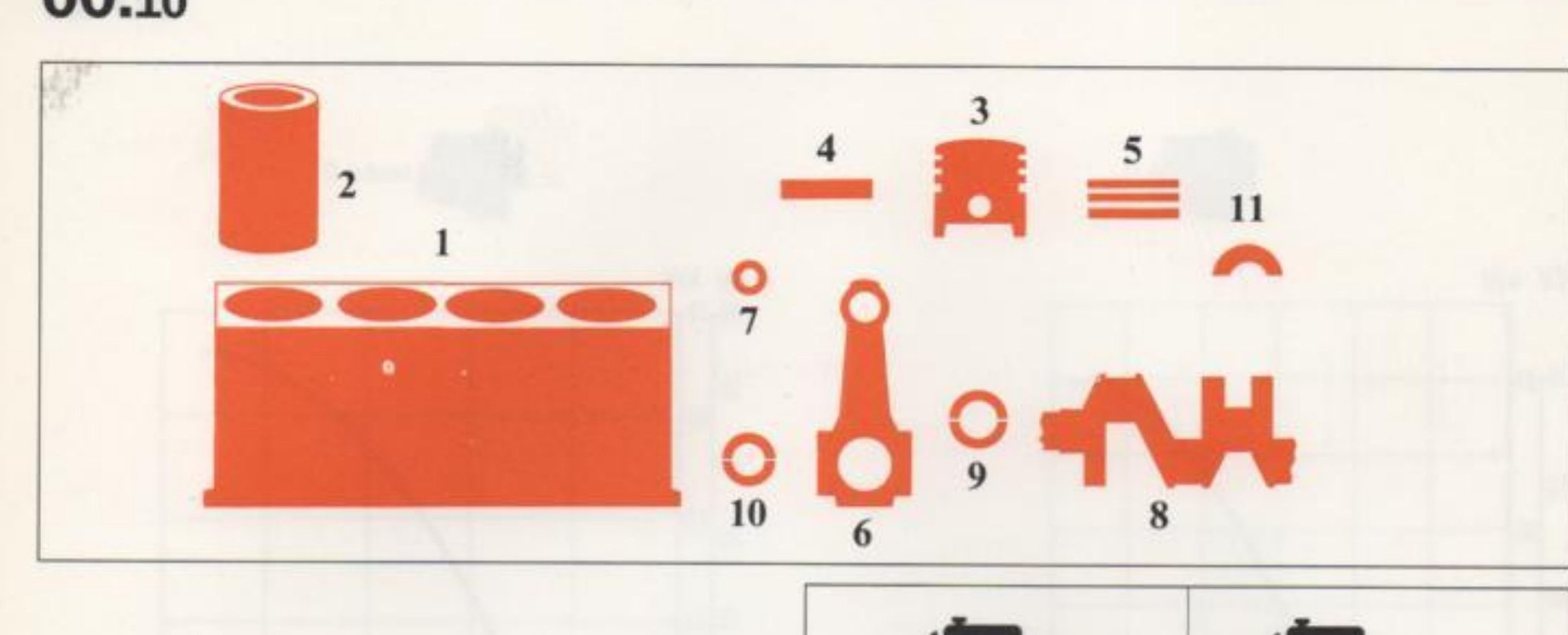

Componenti del basamento e degli organi del manovellismo, con riferimenti numerici (1÷11)

Misure - accoppiamenti (valori in mm)
			2500 D	2500 turbo D
1	Supporti di banco	L	27,50 ÷ 27,55
	Supporti di banco	⌀	80,587 ÷ 80,607
	Sede canna cilindro	⌀	95,940 ÷ 95,900

2	Canna cilindro	⌀₁	93,000 ÷ 93,018
	Canna cilindro	⌀₂	95,970 ÷ 96,000
	⌀ FIAT (ricambio)		0,2
2-1	Canna cilindro-Basamento		0,030 ÷ 0,100
3	Stantuffo	X	9,000	12,000
	Stantuffo	⌀	92,910 ÷ 92,930	92,948 ÷ 92,962
	⌀ FIAT (ricambio)		0,4
