DucatoDucato
Generalità
Particolarità interno veicolo
00.0

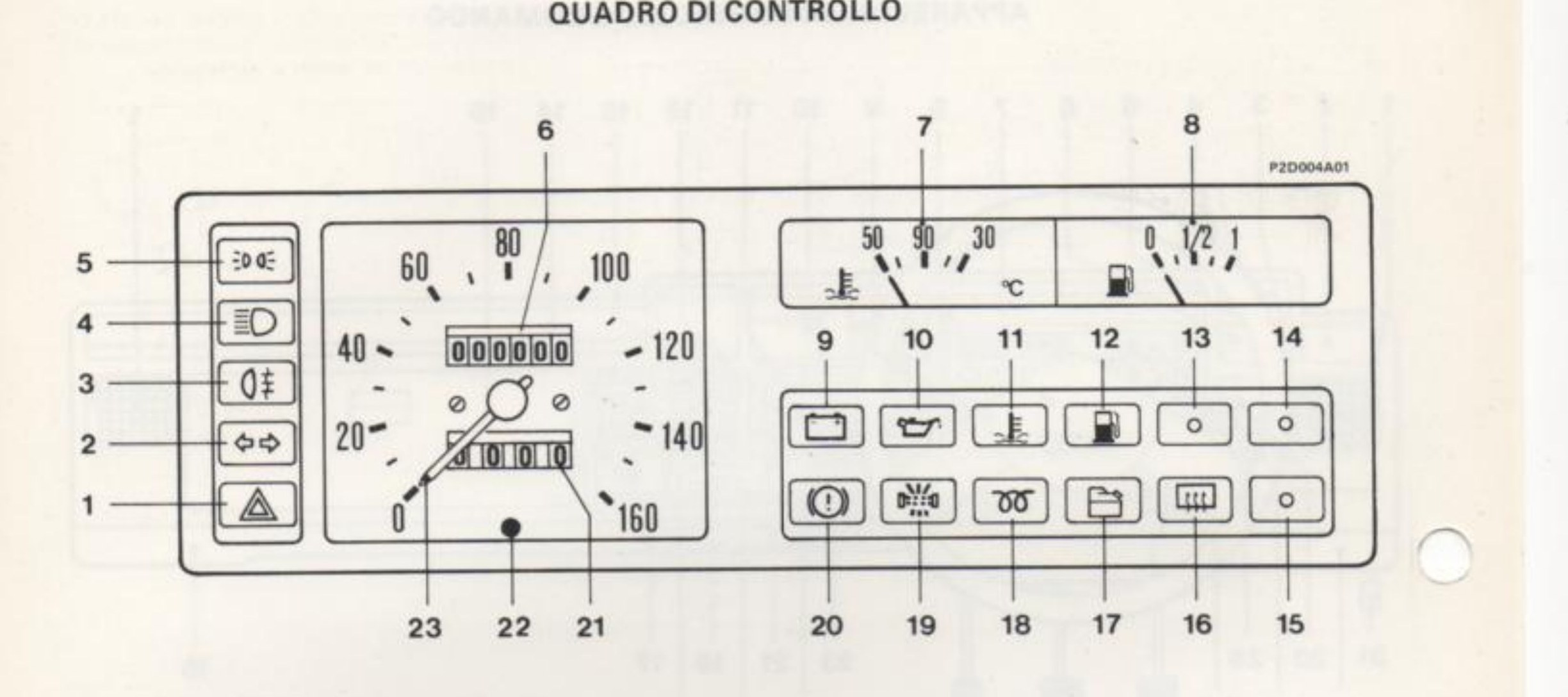

QUADRO DI CONTROLLO
| 1. | Segnalatore (rosso) luci di emergenza |
| 2. | Segnalatore (verde) di funzionamento indicatori di direzione |
| 3. | Segnalatore (giallo) luce retronebbia |
| 4. | Segnalatore (blu) proiettori abbaglianti accesi |
| 5. | Segnalatore (verde) luci di posizione ed eventualmente proiettori anabbaglianti accesi |
| 6. | Contachilometri totale |
| 7. | Termometro liquido refrigerante motore; l'indice nella zona rossa segnala un eccessivo riscaldamento del motore |
| 8. | Indicatore livello carburante o combustibile; la capacità del serbatoio è di circa 70 litri, effettuare il rifornimento prima che la lancetta sia orientata completamente a sinistra |
| 9. | Segnalatore (rosso) mancata ricarica batteria; si accende per guasto all'impianto del generatore di corrente |
| 10. | Segnalatore (rosso) insufficiente pressione olio motore; la sua accensione indica che è in pericolo la vita del motore per scarsa lubrificazione |
| 11. | Segnalatore (rosso) liquido refrigerante motore; la sua accensione indica un eccessivo riscaldamento del motore |
| 12. | Segnalatore (giallo) riserva combustibile o carburante |
| 13. | Segnalatore disponibile |
| 14. | Segnalatore disponibile |
| 15. | Segnalatore disponibile |
| 16. | Segnalatore lunotto termico di controllo |
| 17. | Segnalatore presenza acqua di condensa nel filtro combustibile. Rimane acceso per circa 2 secondi dall'avviamento del motore |
| 18. | Segnalatore d'accensione delle candelette di preriscaldamento motore |
| 19. | Segnalatore d'intasamento filtro aria |
| 20. | Segnalatore (rosso) freno a mano inserito ed inefficienza impianto freni. Si accende se il freno a mano è inserito, per mancanza di liquido nell'impianto idraulico oppure per eccessiva usura dei pattini freni |
| 21. | Contachilometri parziale; per l'azzeramento ruotare in senso antiorario il pomello 22 |
| 22. | Pomello per azzeramento contachilometri parziale; non azionare con veicolo in movimento |
| 23. | Tachimetro |
