Diesel2000 · 2500

Motore

Raffreddamento - Pompa acqua

RAFFREDDAMENTO

Pompa acqua

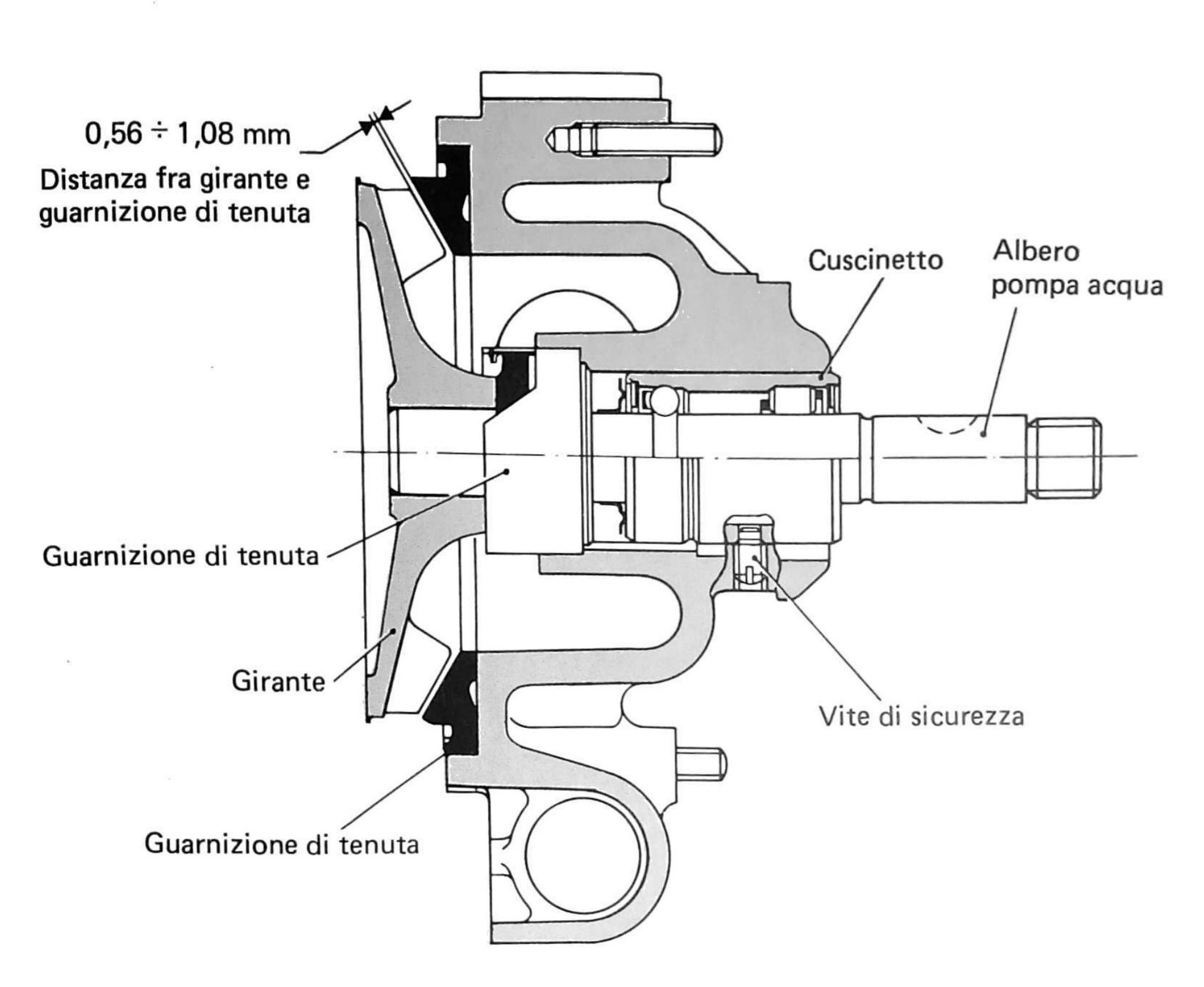

Sezione pompa acqua con callout: distanza fra girante e guarnizione di tenuta 0,56 ÷ 1,08 mm, guarnizione di tenuta (×2), girante, cuscinetto, albero pompa acqua, vite di sicurezza.
Sezione pompa acqua con callout: distanza fra girante e guarnizione di tenuta 0,56 ÷ 1,08 mm, guarnizione di tenuta (×2), girante, cuscinetto, albero pompa acqua, vite di sicurezza.

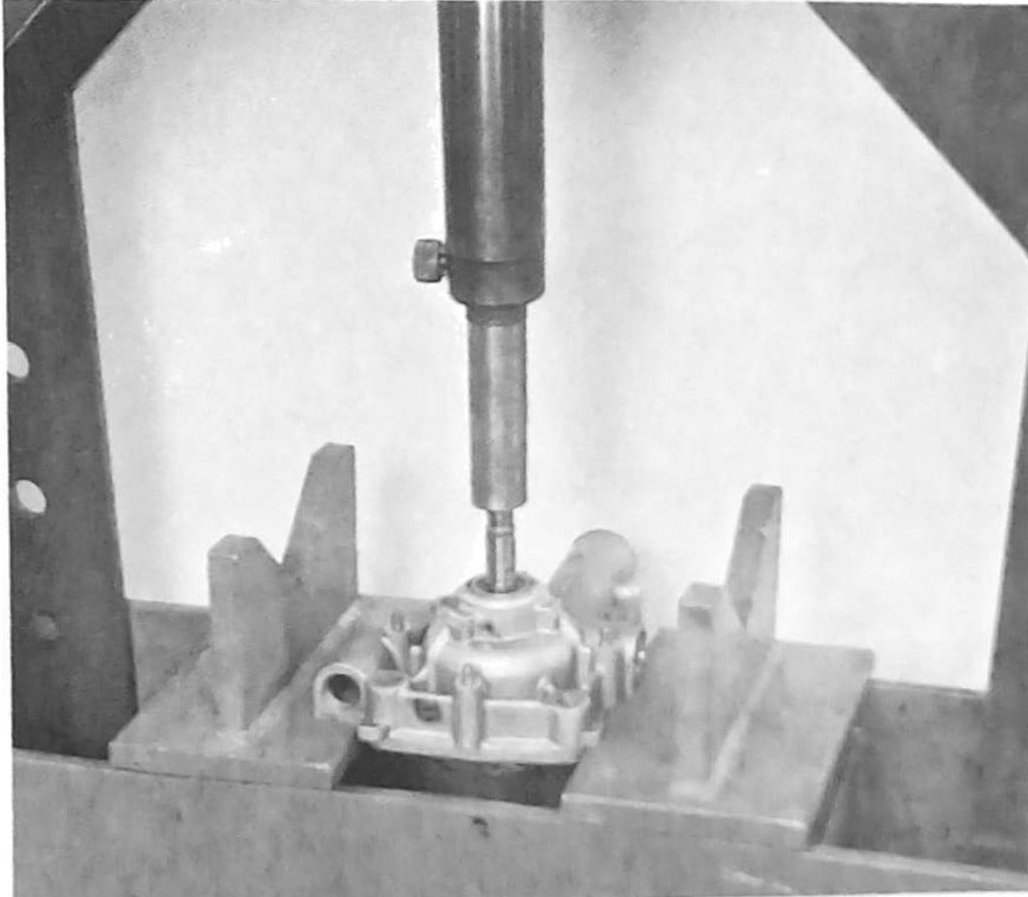

Smontaggio albero completo dal corpo pompa con pressa.
Smontaggio albero completo dal corpo pompa con pressa.

Smontaggio albero completo dal corpo pompa
