Diesel2000 · 2500

Motore

Alimentazione - Iniettori

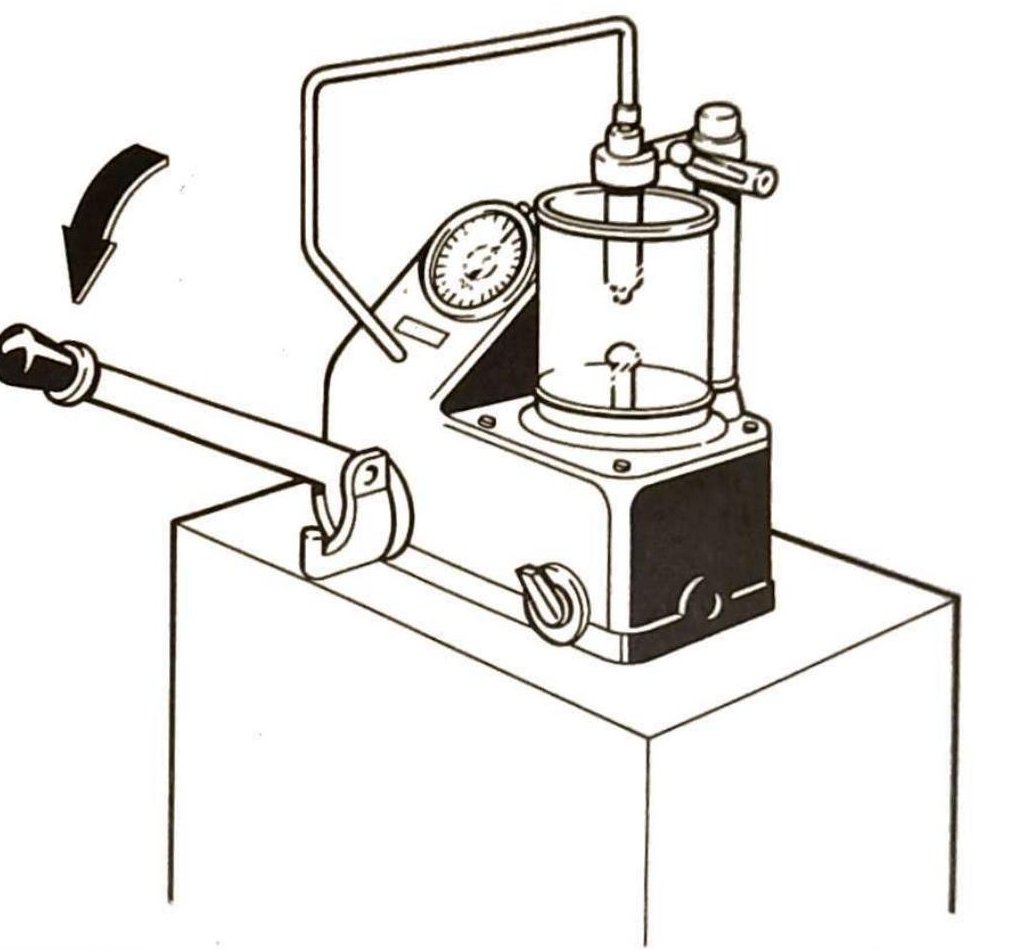

Apparecchiatura a leva e manometro per il controllo taratura iniettori.
Apparecchiatura a leva e manometro per il controllo taratura iniettori.

Controllo taratura iniettori

Con l'iniettore sistemato nell'apposita apparecchiatura, azionare la leva dell'apparecchio e controllare che la polverizzazione del combustibile si realizzi alla pressione di 122,6 ÷ 130,5 bar (125 ÷ 133 kg/cm²). In caso contrario e a seconda del valore di pressione riscontrato, smontare l'iniettore e sostituire la rondella di registro con un'altra di spessore adeguato.

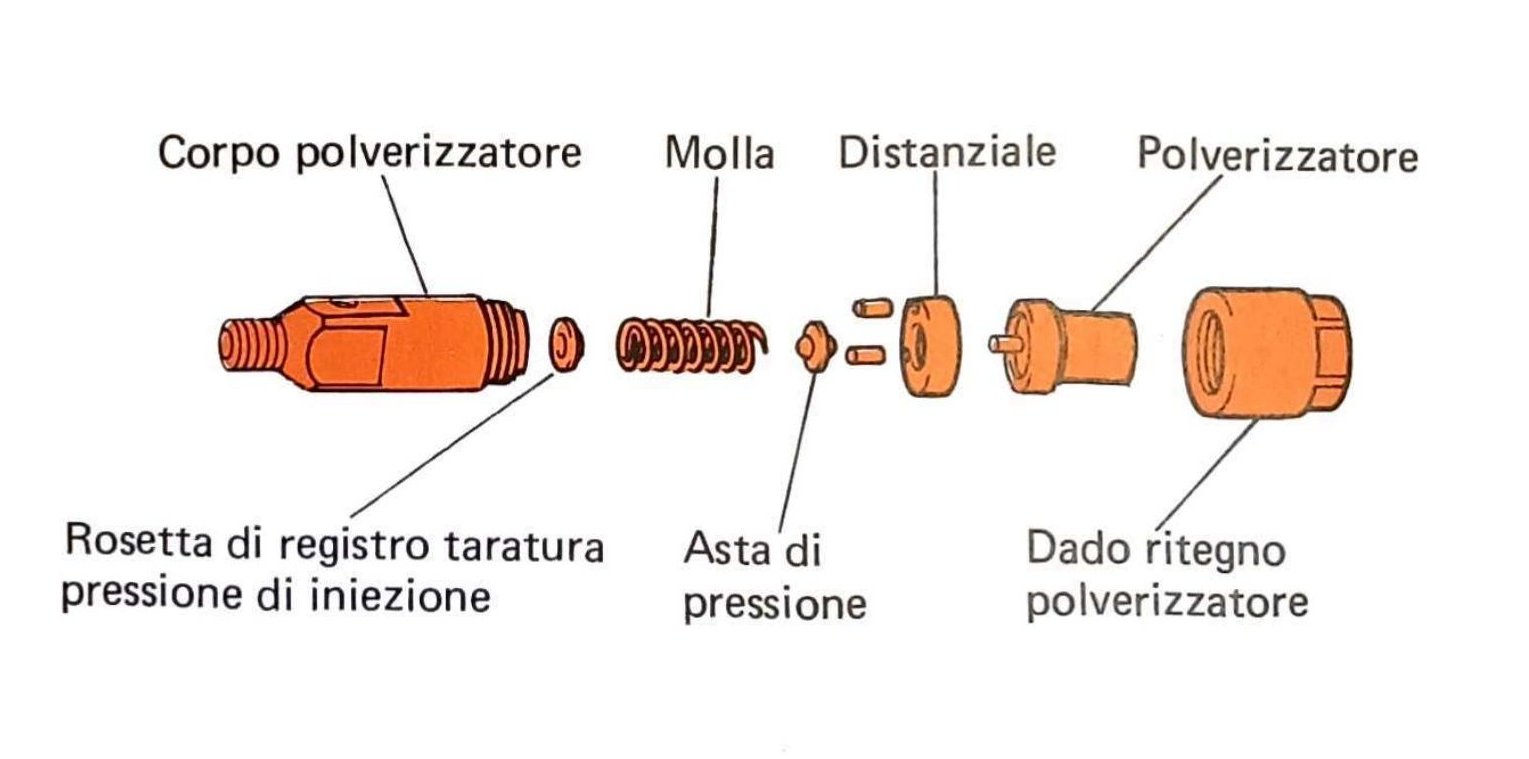

Vista esplosa iniettore: corpo polverizzatore, rosetta di registro taratura pressione di iniezione, molla, asta di pressione, distanziale, dado ritegno polverizzatore, polverizzatore.
Vista esplosa iniettore: corpo polverizzatore, rosetta di registro taratura pressione di iniezione, molla, asta di pressione, distanziale, dado ritegno polverizzatore, polverizzatore.

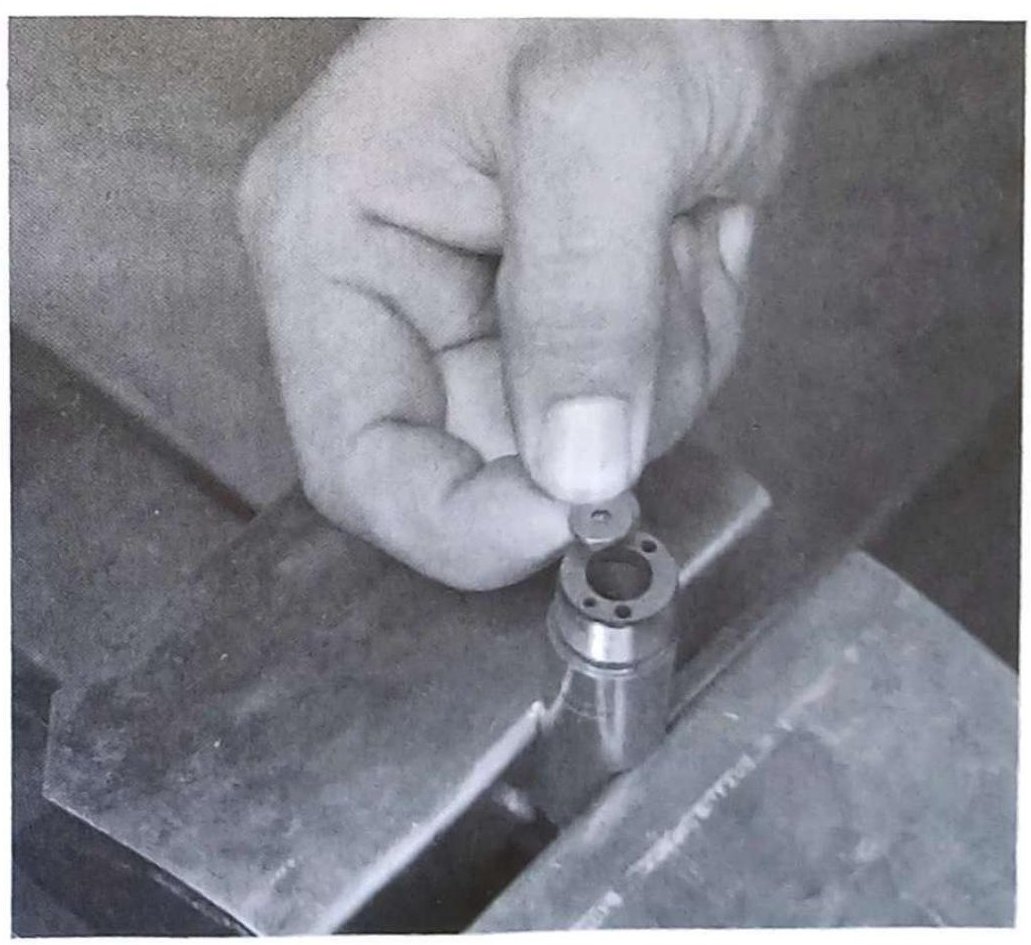

Sostituzione rosetta di registro taratura pressione di iniezione.
Sostituzione rosetta di registro taratura pressione di iniezione.

Sostituzione rosetta di registro taratura pressione di iniezione

NOTA — Lo spessore delle rosette fornite di ricambio è di 1,000 ÷ 1,975 mm con progressione di 0,025 mm.
