Diesel2000 · 2500

Motore

Comando distribuzione - Tenditori - Pulegge - Cinghia dentata

CONTROLLI

Comando distribuzione

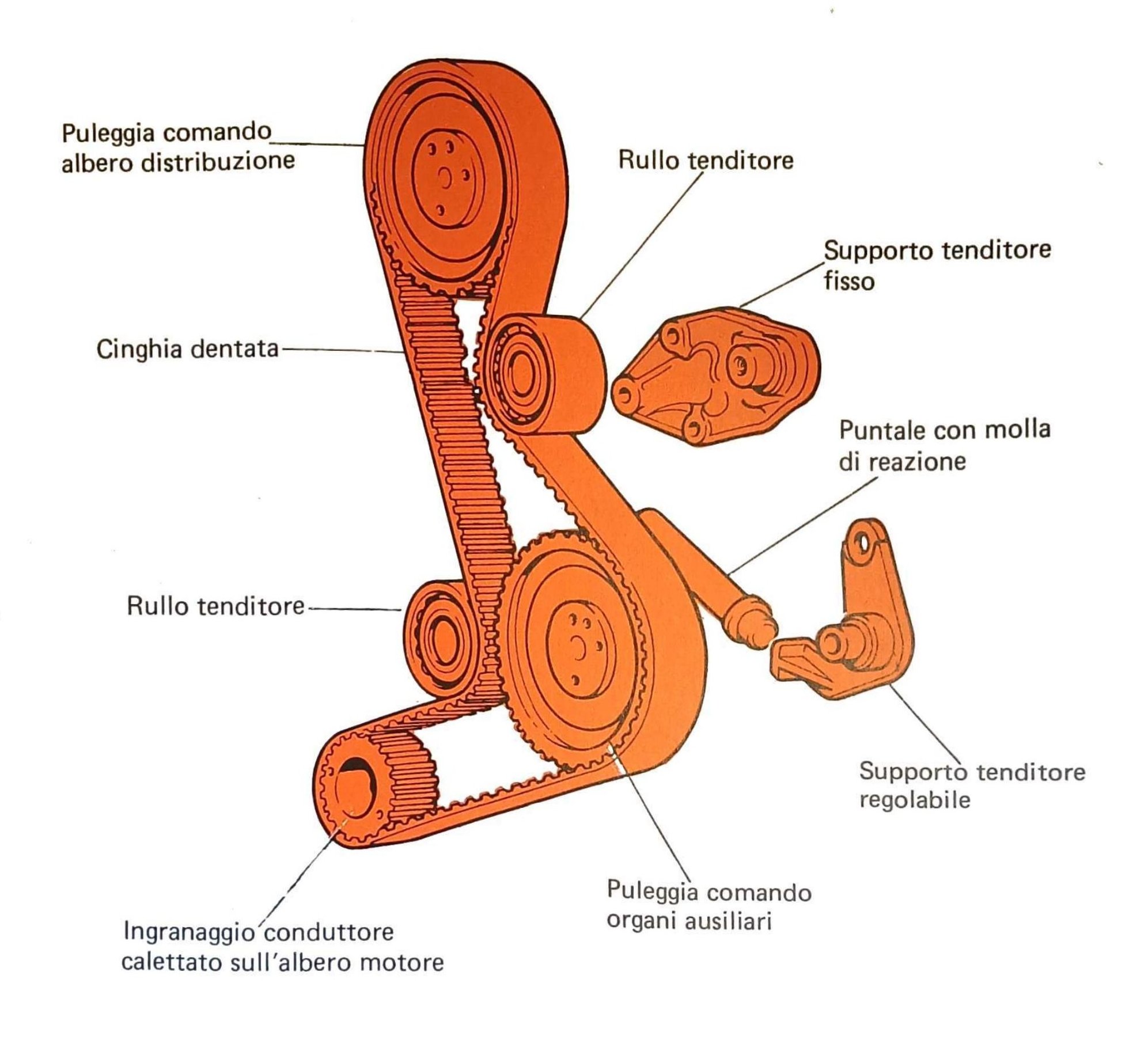

Componenti comando distribuzione con callout: puleggia comando albero distribuzione, cinghia dentata, rullo tenditore (superiore), supporto tenditore fisso, puntale con molla di reazione, supporto tenditore regolabile, puleggia comando organi ausiliari, ingranaggio conduttore calettato sull'albero motore, rullo tenditore (inferiore)

I cuscinetti dei rulli tenditori non devono presentare una usura eccessiva.

IMPORTANTE — Il giuoco delle punterie per il controllo della messa in fase della distribuzione deve essere di 0,50 mm.

83
