Diesel2000 · 2500

Motore

Scatola supporto organi ausiliari - Lubrificazione

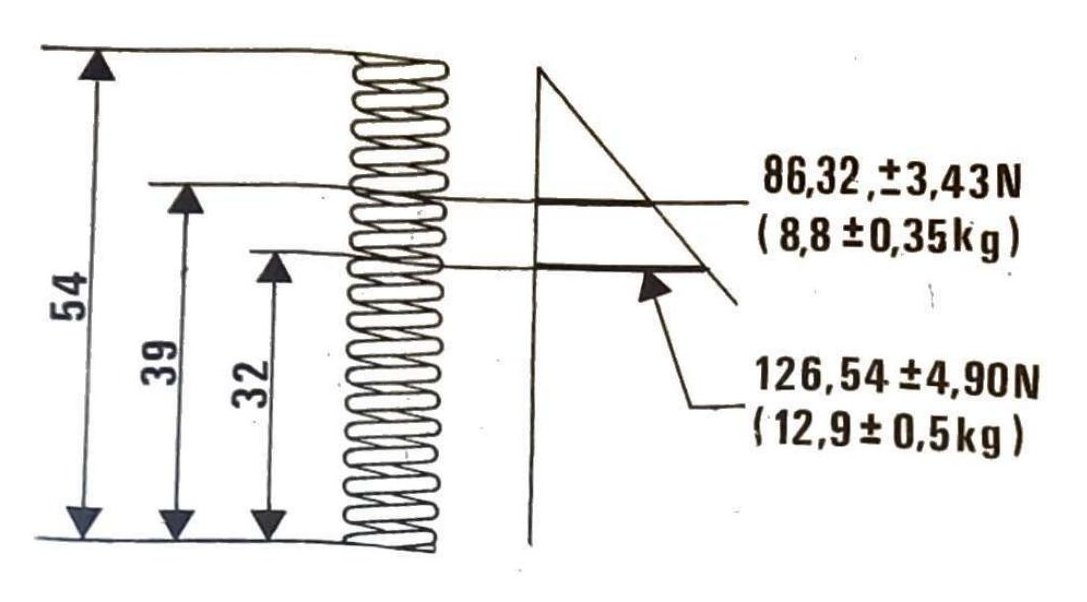

Molla valvola di regolazione pressione olio: quote di controllo del carico a lunghezze 54, 39, 32 mm (86,32±3,43 N / 8,8±0,35 kg e 126,54±4,90 N / 12,9±0,5 kg)

NOTA — Prima del montaggio della molla controllare che i carichi minimi siano contenuti nei valori indicati in figura. Ungere le parti interessate prima del montaggio definitivo con olio motore.

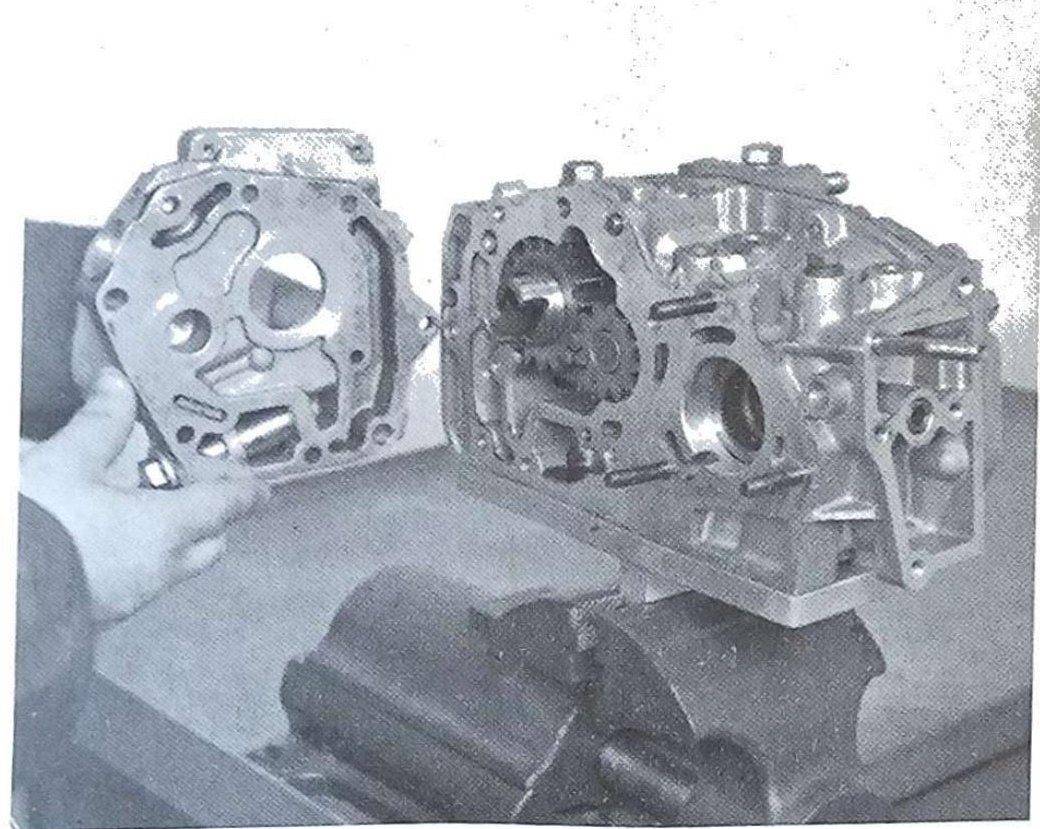

Montaggio coperchio posteriore sulla scatola supporto organi ausiliari

Prima del montaggio del coperchio spalmare con sigillante curil-K2 oppure Loctite W245 le superfici di contatto con la scatola.

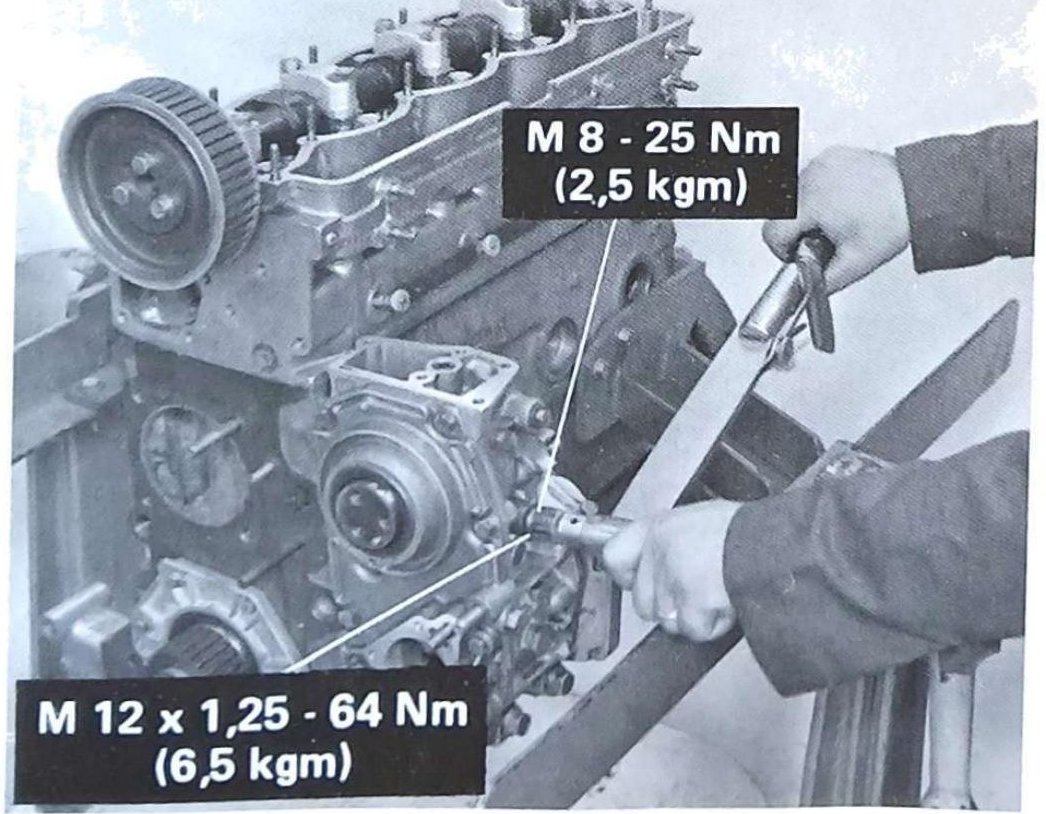

Montaggio scatola supporto organi ausiliari sul motore: viti M8 serrate a 25 N·m (2,5 kgm), dado M12×1,25 serrato a 64 N·m (6,5 kgm)
