Diesel2000 · 2500
Motore
Scatola supporto organi ausiliari - Lubrificazione

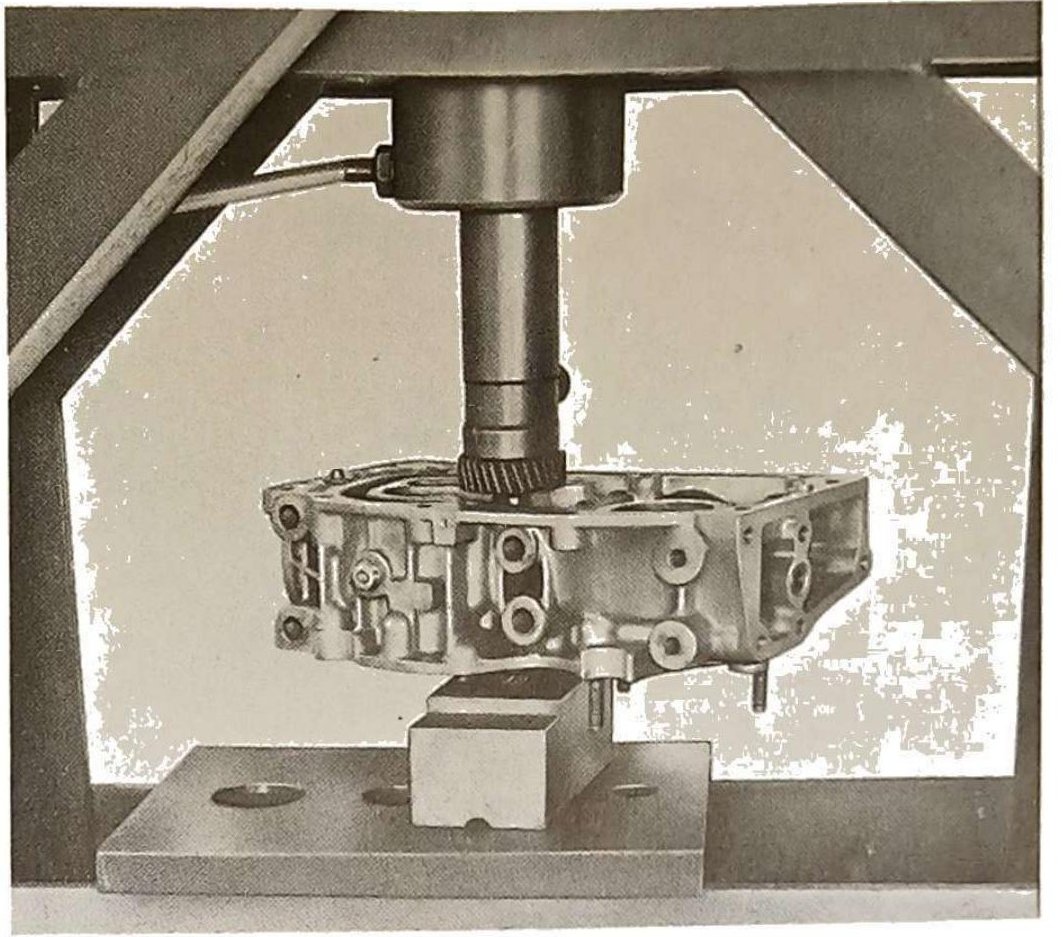

Montaggio dell'ingranaggio condotto sull'albero conduttore pompa olio
NOTA — Il montaggio dell'ingranaggio condotto deve essere effettuato previo riscaldamento dello stesso a 200° ÷ 250°C in forno.
NOTA — le parti interessate prima del montaggio definitivo con olio motore.

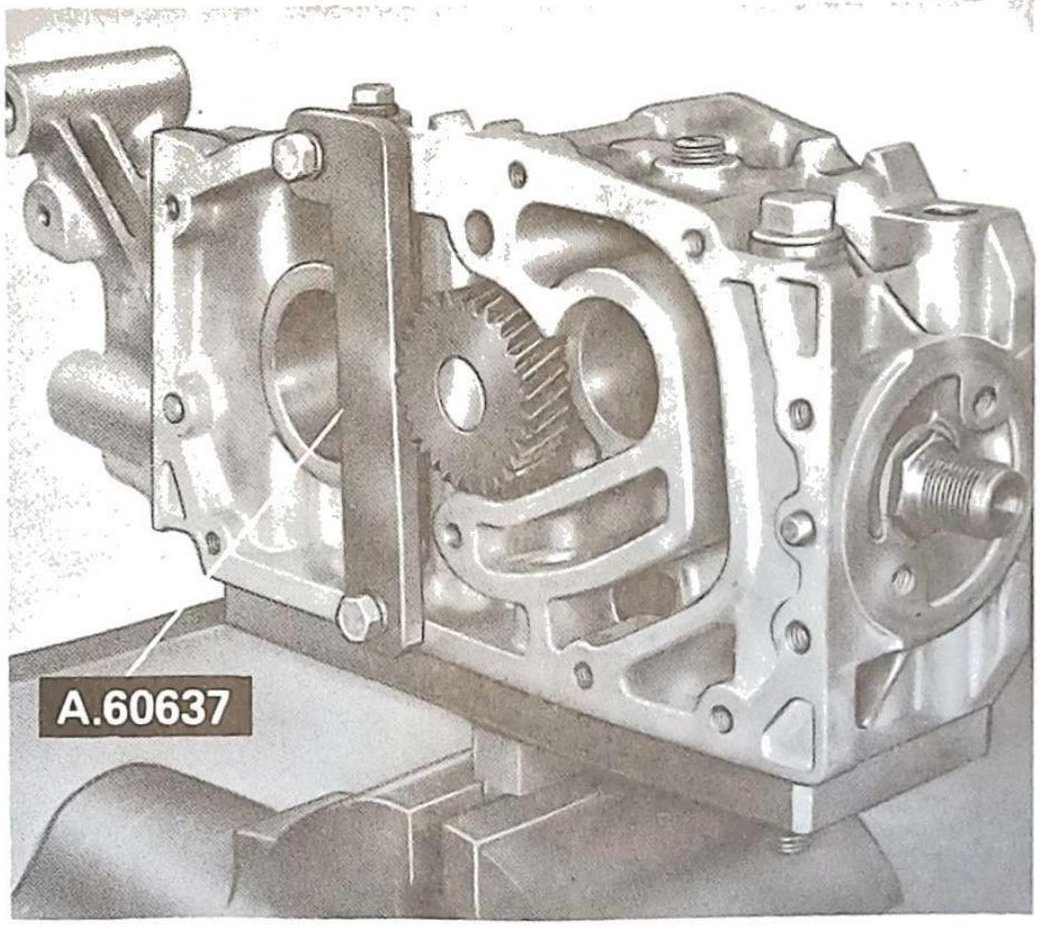

Applicazione attrezzo per bloccaggio rotazione albero conduttore pompa olio

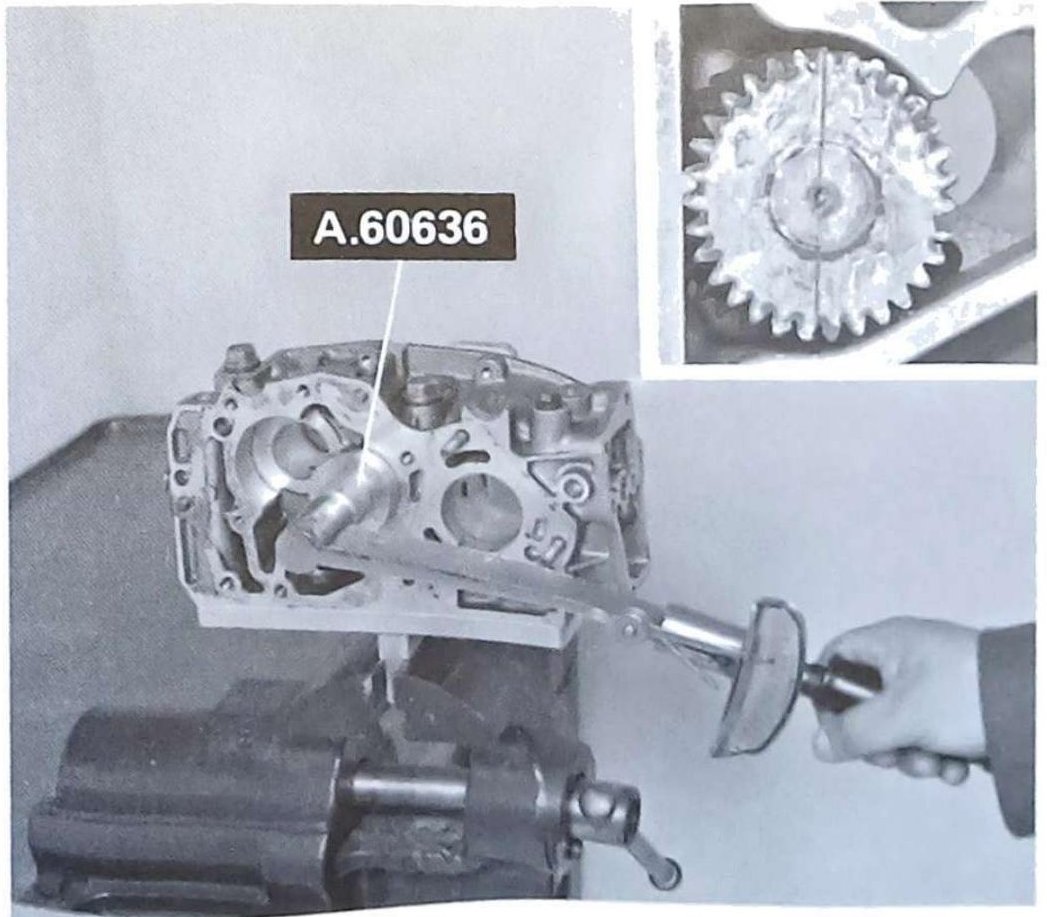

Controllo coppia di resistenza alla rotazione fra l'ingranaggio condotto e l'albero conduttore pompa olio.
NOTA — Tracciare segni di riferimento sulla superficie albero-ingranaggio; applicare all'albero conduttore una coppia di 64 Nm (6,5 kgm) e verificare che i segni di riferimento siano allineati, in caso contrario sostituire i particolari.
77
