Diesel2000 · 2500

Motore

Scatola supporto organi ausiliari - Lubrificazione

CONTROLLI E MISURAZIONI

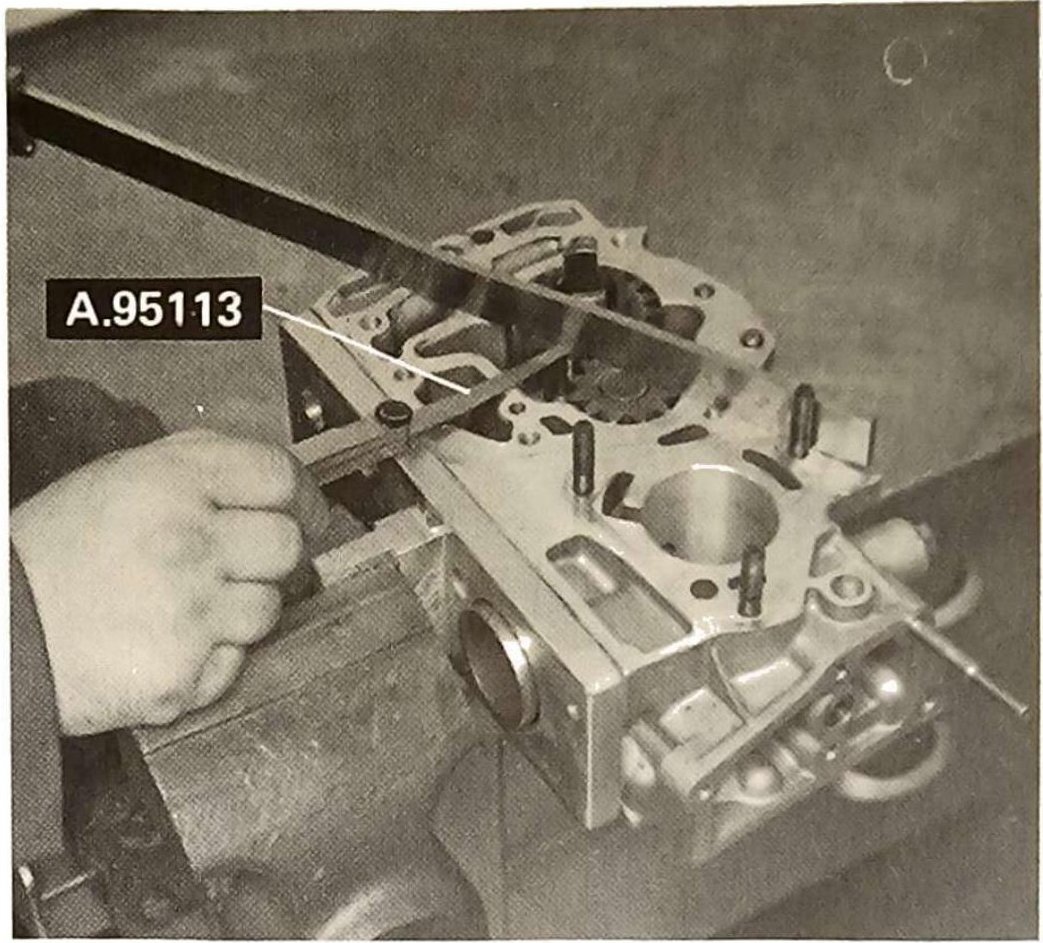

Controllo con attrezzo A.95113 del giuoco fra gli ingranaggi ed il piano di appoggio del coperchio sulla scatola supporto organi ausiliari

Controllo del giuoco fra gli ingranaggi ed il piano di appoggio del coperchio sulla scatola supporto organi ausiliari.

NOTA — Il giuoco deve essere di 0,065 ÷ 0,131 mm: in caso contrario sostituire gli ingranaggi e, se necessario, anche la scatola supporto organi ausiliari.

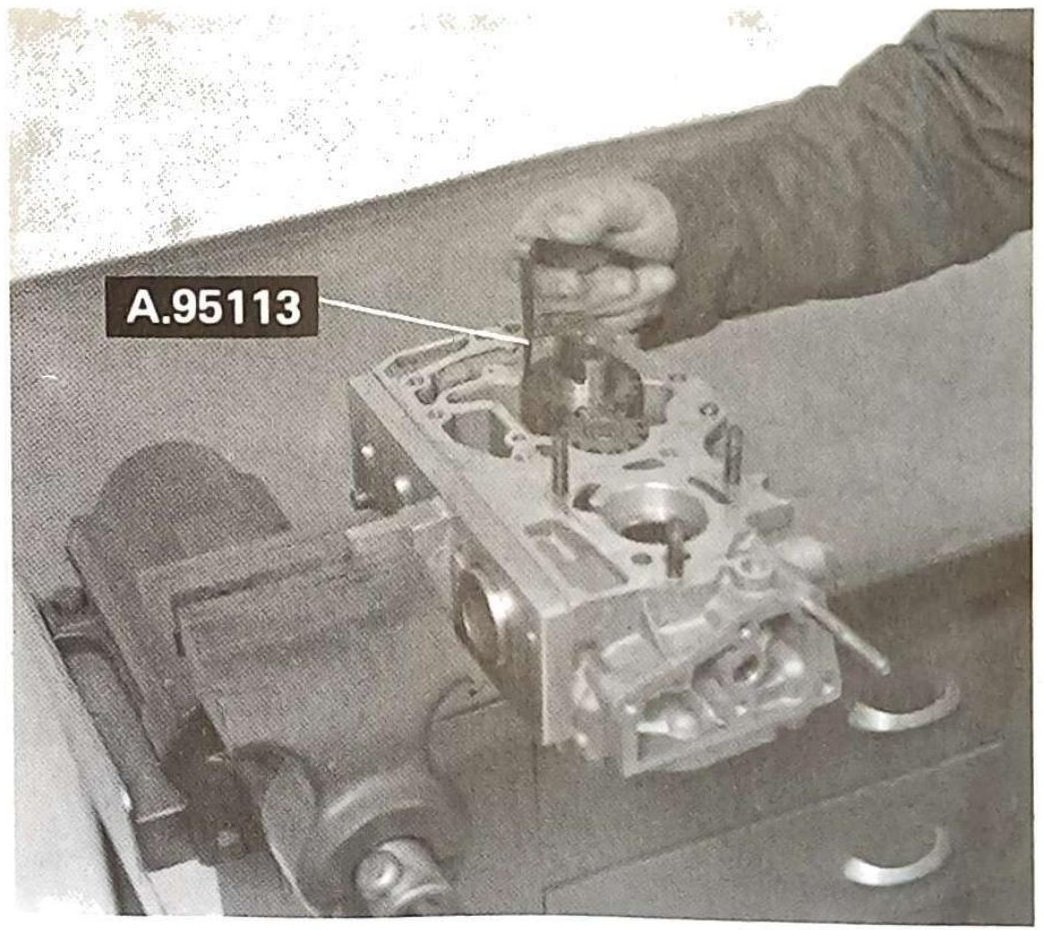

Controllo con calibro a spessori A.95113 del giuoco tra la circonferenza esterna degli ingranaggi e la scatola supporto organi ausiliari

Controllo con calibro a spessori del giuoco tra la circonferenza esterna degli ingranaggi e la scatola supporto organi ausiliari.

NOTA — Il giuoco deve essere di 0,060 ÷ 0,170 mm: in caso contrario sostituire gli ingranaggi e, se necessario, anche la scatola supporto organi ausiliari.

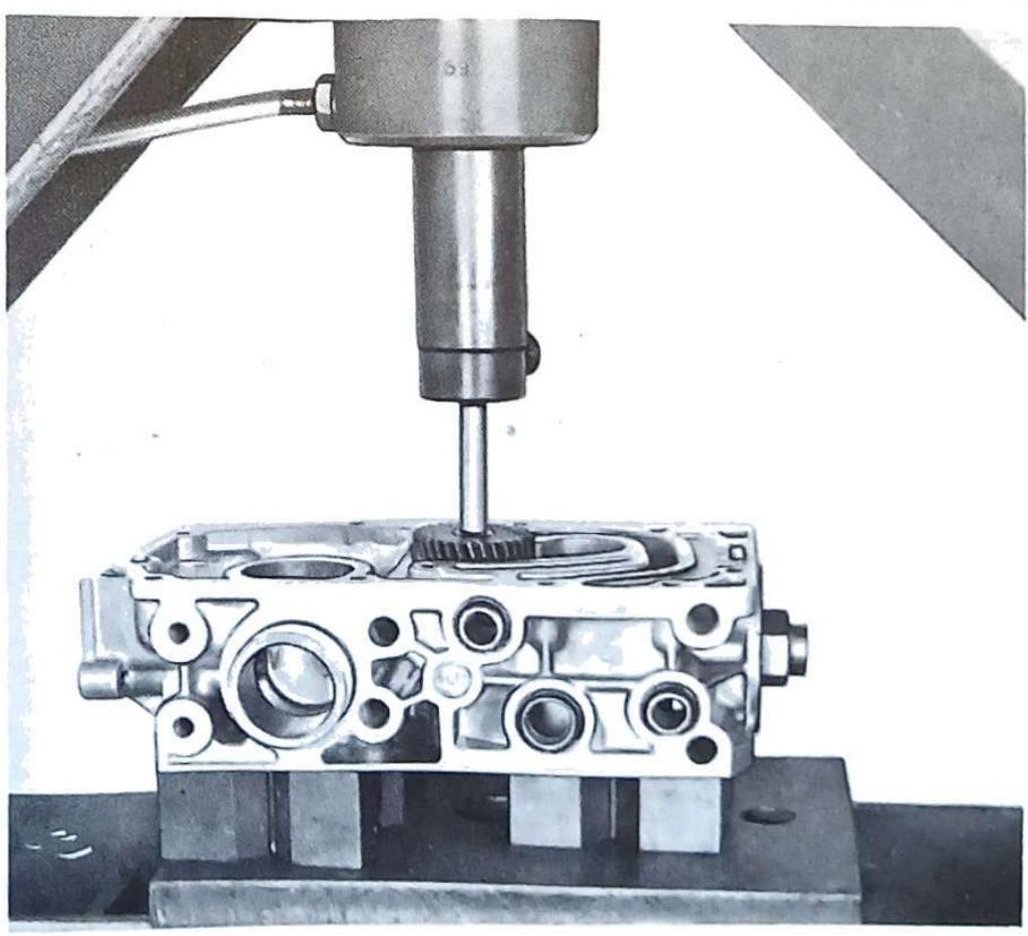

Smontaggio dell'ingranaggio condotto dall'albero conduttore pompa olio mediante pressa idraulica.
