Diesel2000 · 2500

Motore

Testa cilindri - Albero distribuzione

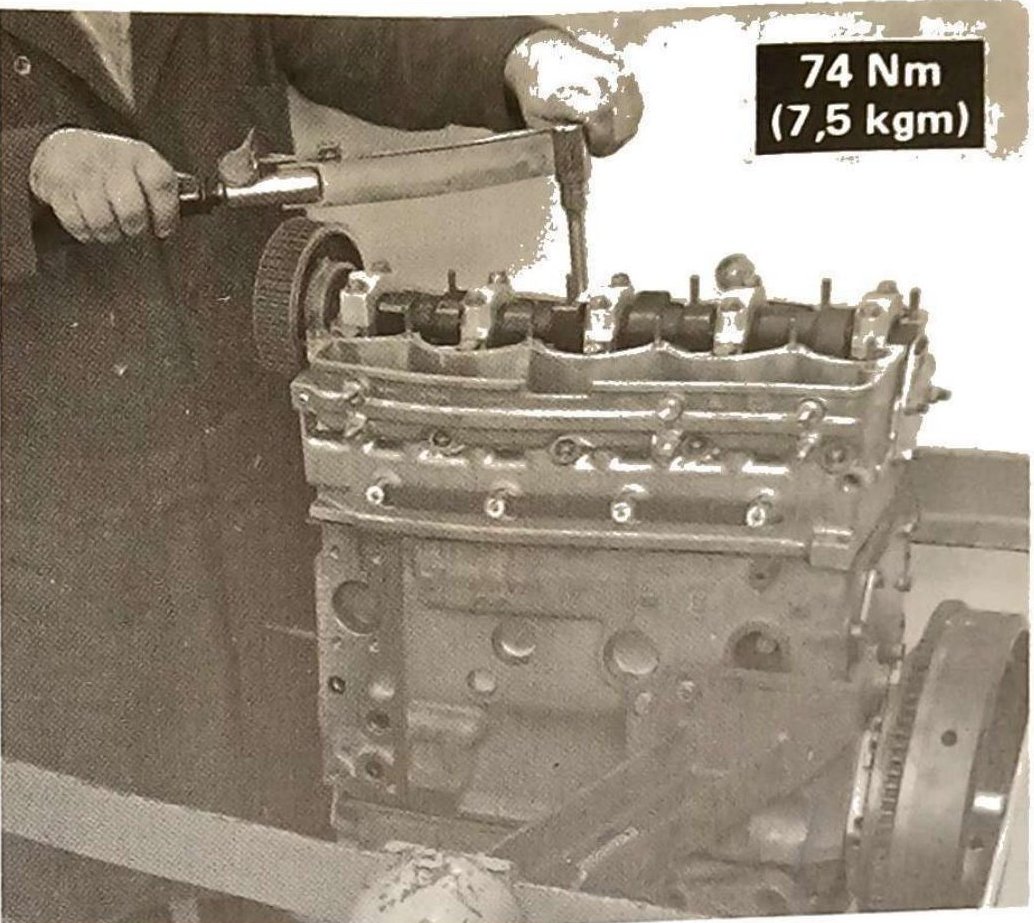

Montaggio e serraggio a coppia della testa al gruppo

NOTA — Le viti devono essere preventivamente lubrificate con olio UTDM.

ATTENZIONE — Il serraggio della testa cilindri deve avvenire in due fasi.

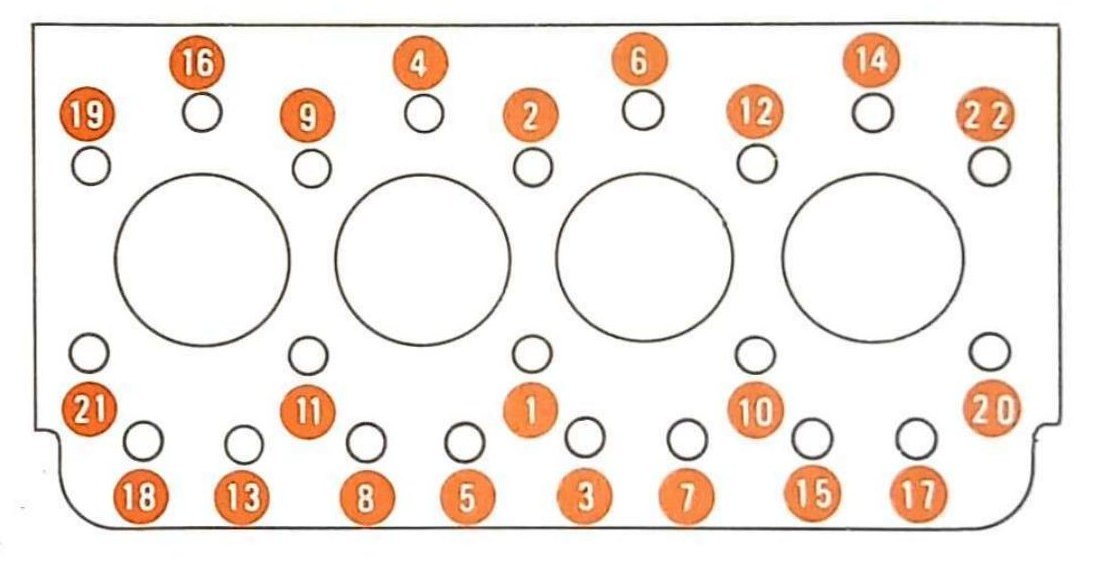

Schema dell'ordine di serraggio delle viti di fissaggio della testa al gruppo cilindri

Coppie di serraggio:
1^ fase: 39 Nm (4 kgm);
2^ fase: 74 Nm (7,5 kgm).
