Stantuffi - Perni - Anelli elastici

COMPLESSIVO BIELLA – STANTUFFO

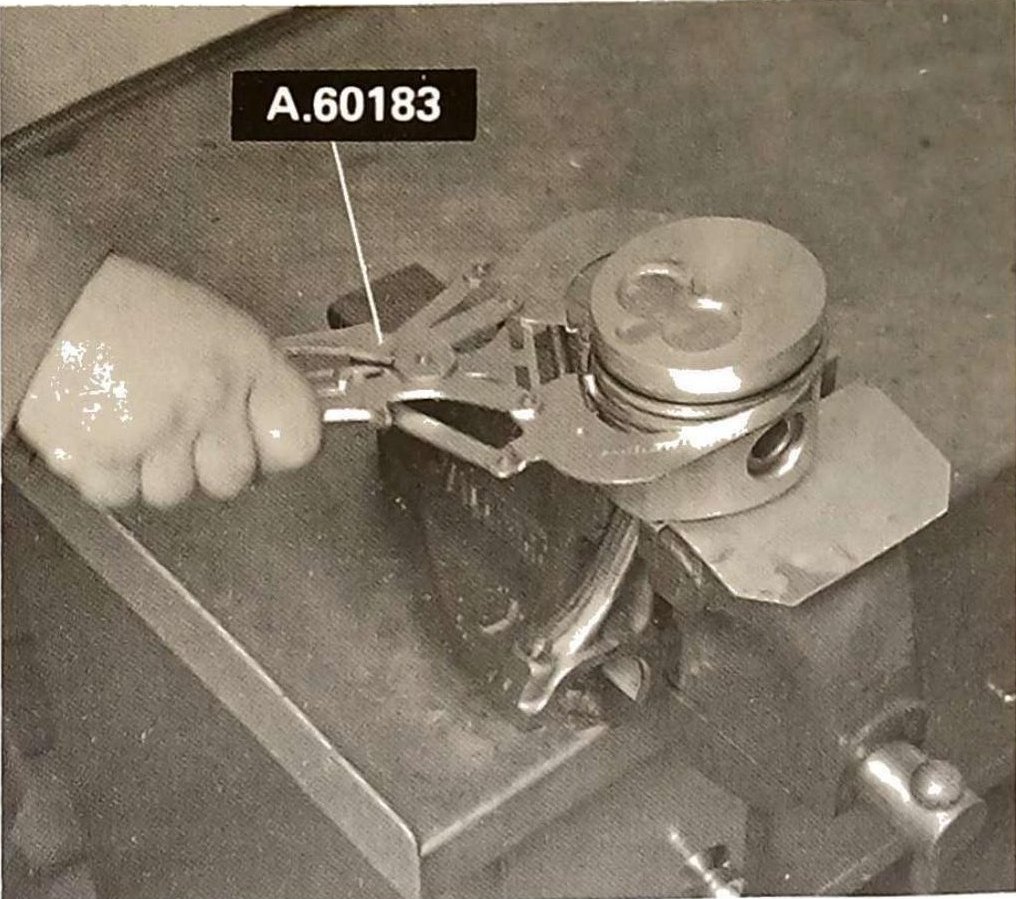

Smontaggio anelli elastici dallo stantuffo con attrezzo A.60183.
Smontaggio anelli elastici dallo stantuffo con attrezzo A.60183.

Smontaggio anelli elastici

CONTROLLI, MISURAZIONI E VERIFICHE

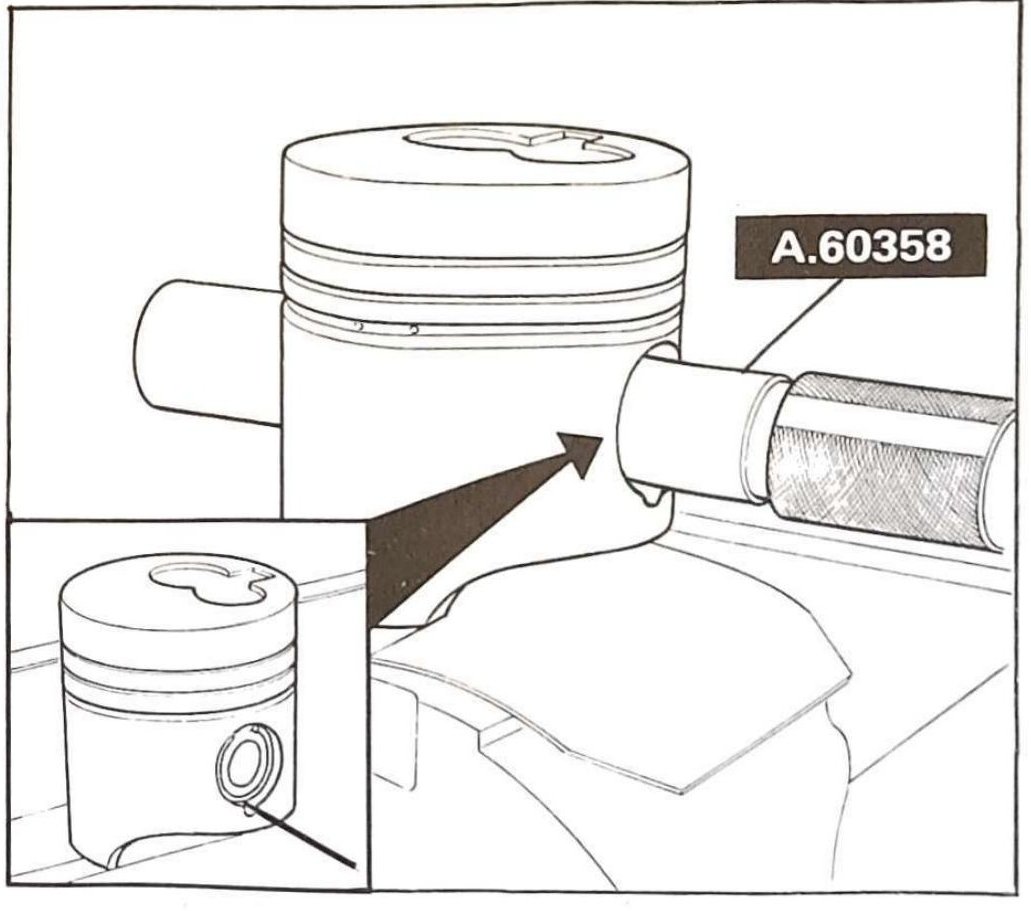

Smontaggio perno per stantuffo con attrezzo A.60358: sequenza operativa con pressa.
Smontaggio perno per stantuffo con attrezzo A.60358: sequenza operativa con pressa.

Smontaggio perno per stantuffo

Stantuffi

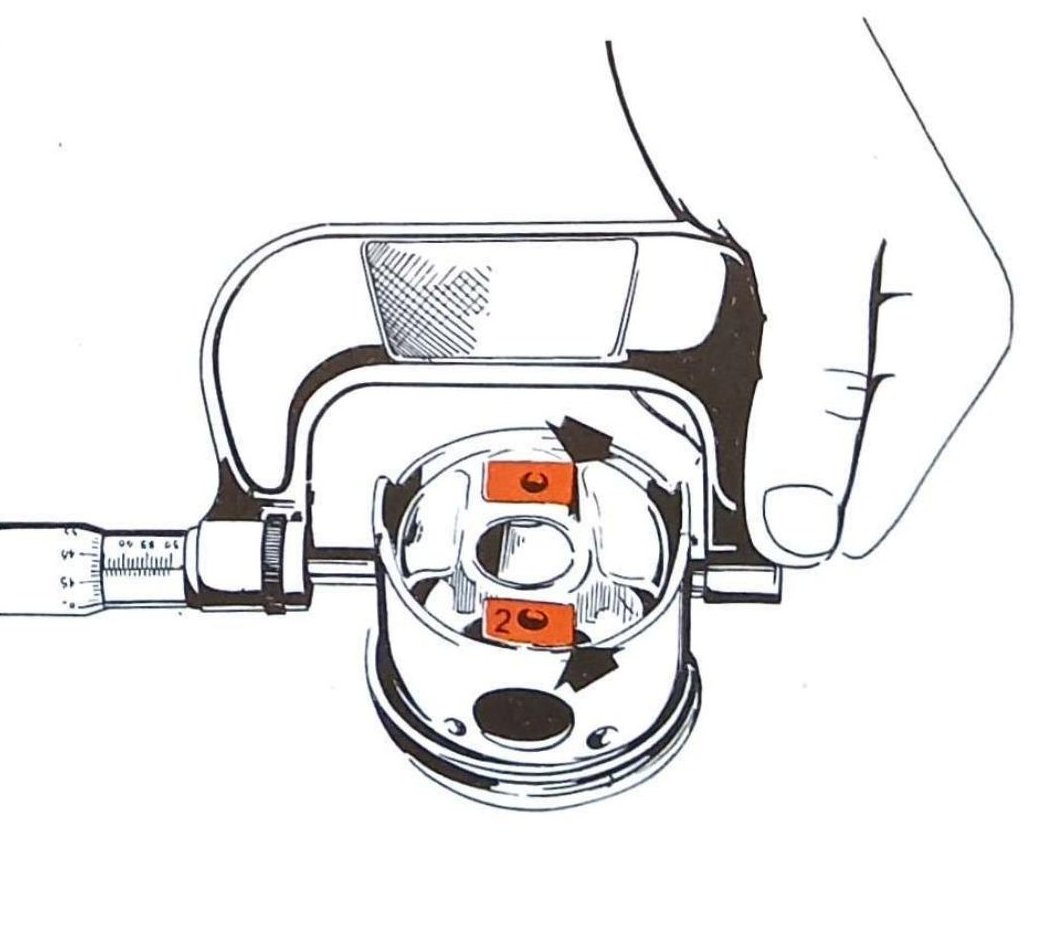

Misurazione diametro stantuffi: indicazione delle zone dalle quali si deve asportare il materiale in eccesso per l'uguaglianza di peso.
Misurazione diametro stantuffi: indicazione delle zone dalle quali si deve asportare il materiale in eccesso per l'uguaglianza di peso.

Misurazione diametro stantuffi

Maggiorati:
0,2 — 0,4 — 0,6 mm

NOTA — Le frecce indicano le zone dalle quali si deve asportare il materiale in eccesso per ottenere l'uguaglianza di peso.
