Diesel2000 · 2500

Motore

Smontaggio motore al banco

Smontaggio

Mentre il motore è sollevato da terra mediante paranco e gancio A.60592 scaricare l'olio e staccare i particolari illustrati nelle figure che seguono.

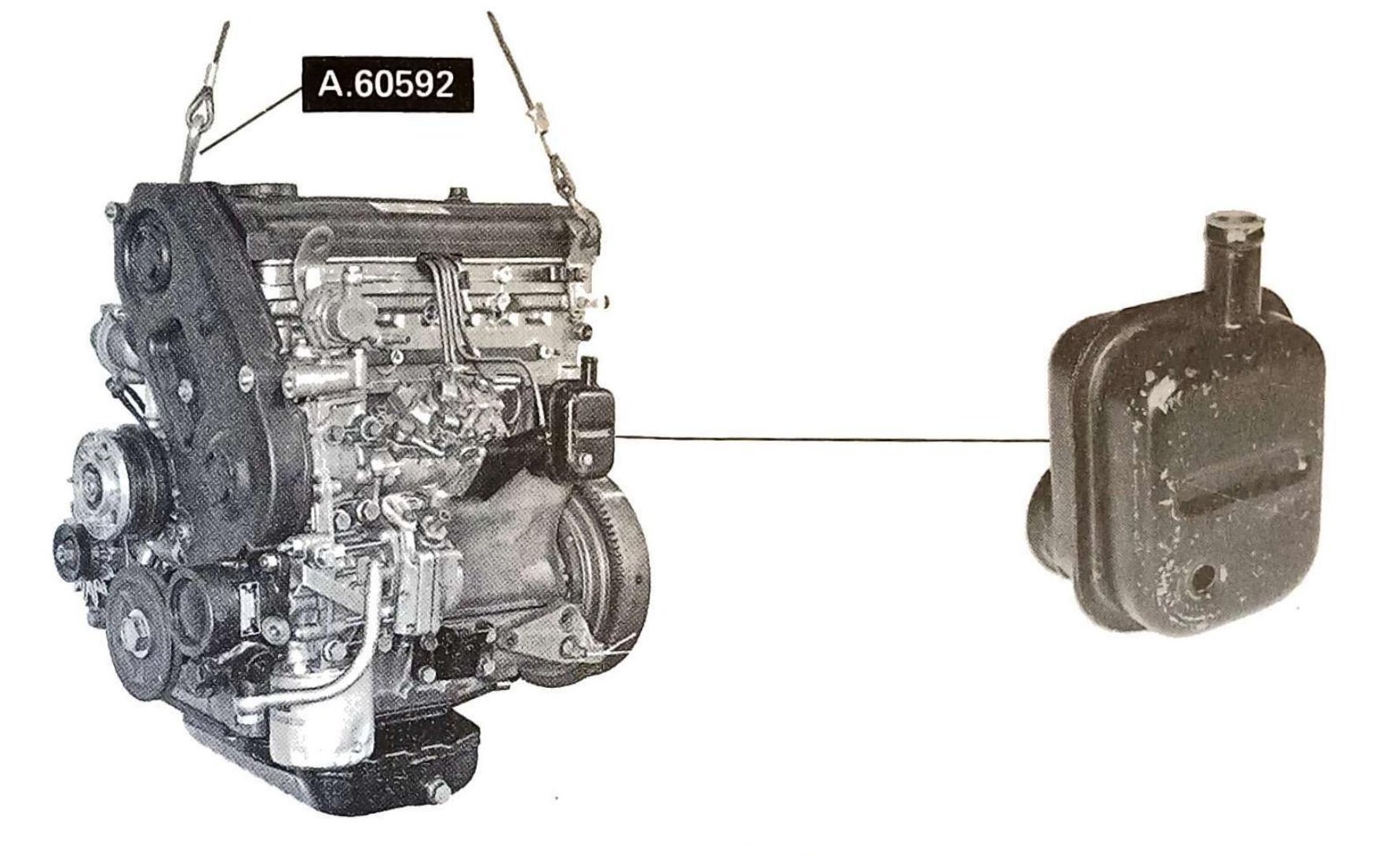

Motore sollevato con paranco e gancio A.60592: stacco del filtro olio (a destra)
Motore sollevato con paranco e gancio A.60592: stacco del filtro olio (a destra)

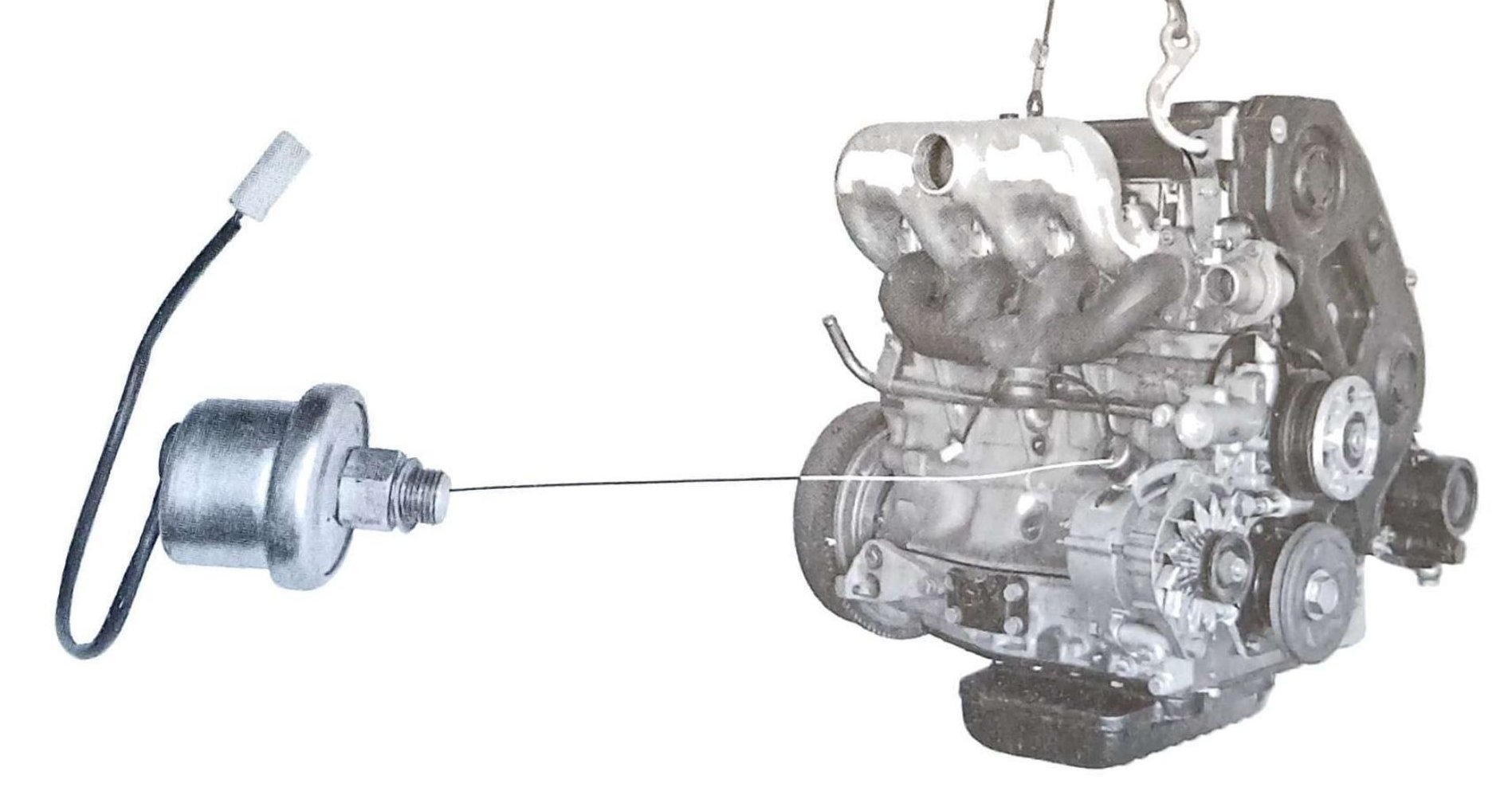

Motore sollevato: stacco del trasmettitore di pressione olio (a sinistra, con cavo) dal basamento (a destra)
Motore sollevato: stacco del trasmettitore di pressione olio (a sinistra, con cavo) dal basamento (a destra)
27
