Diesel2000 · 2500

Dati tecnici

Testa cilindri e organi della distribuzione

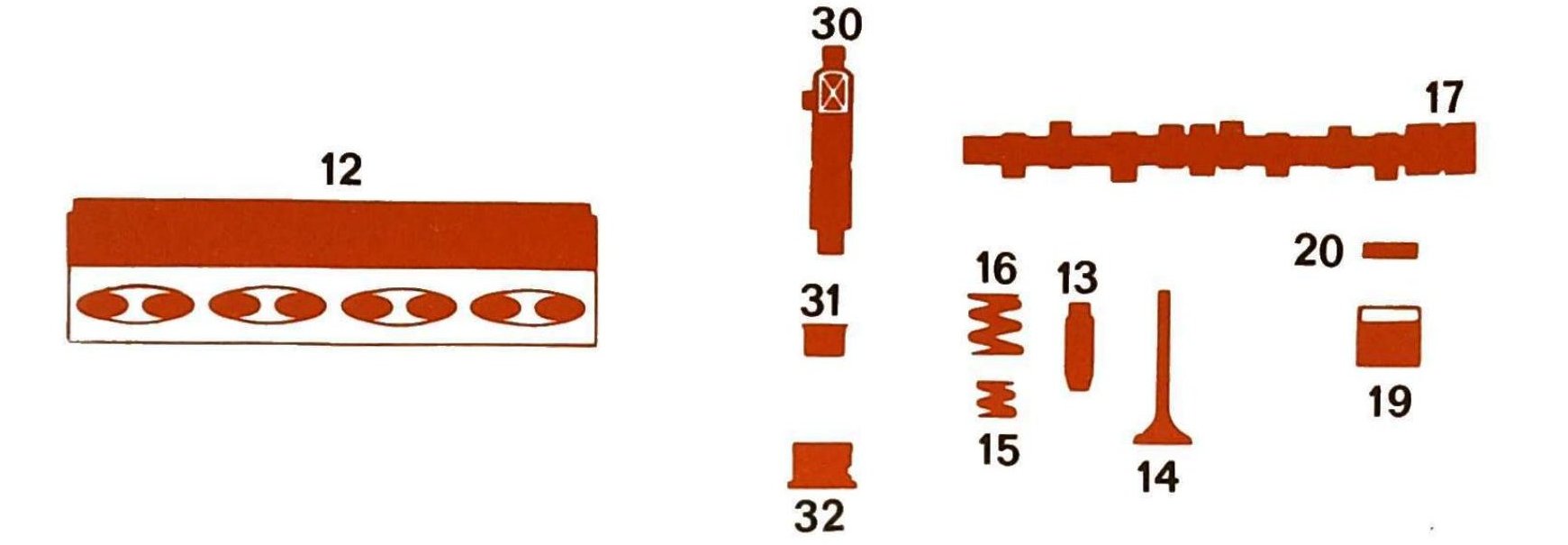

Componenti testa cilindri e distribuzione: testa cilindri (12), iniettore/boccola polverizzatore (30), tappo precamera di combustione (31), boccola iniettore (32), molla valvola (15), punteria (16), valvola (13/14), albero distribuzione (17), piattello molla (20), semigrano (19).
Componenti testa cilindri e distribuzione: testa cilindri (12), iniettore/boccola polverizzatore (30), tappo precamera di combustione (31), boccola iniettore (32), molla valvola (15), punteria (16), valvola (13/14), albero distribuzione (17), piattello molla (20), semigrano (19).

DENOMINAZIONE

DENOMINAZIONE — Valori in mm
DENOMINAZIONE20002500
17Perni albero distribuzioneØ33,934 ÷ 33,950
19PunterieØ43,950 ÷ 43,970
20Piattellos (gradini 0,05)3,25 ÷ 4,90
30IniettoreØ20,870 ÷ 21,000
31Boccola iniettoreØ15,982 ÷ 16,000
18
