Diesel2000 · 2500

Dati tecnici

Basamento e organi del manovellismo

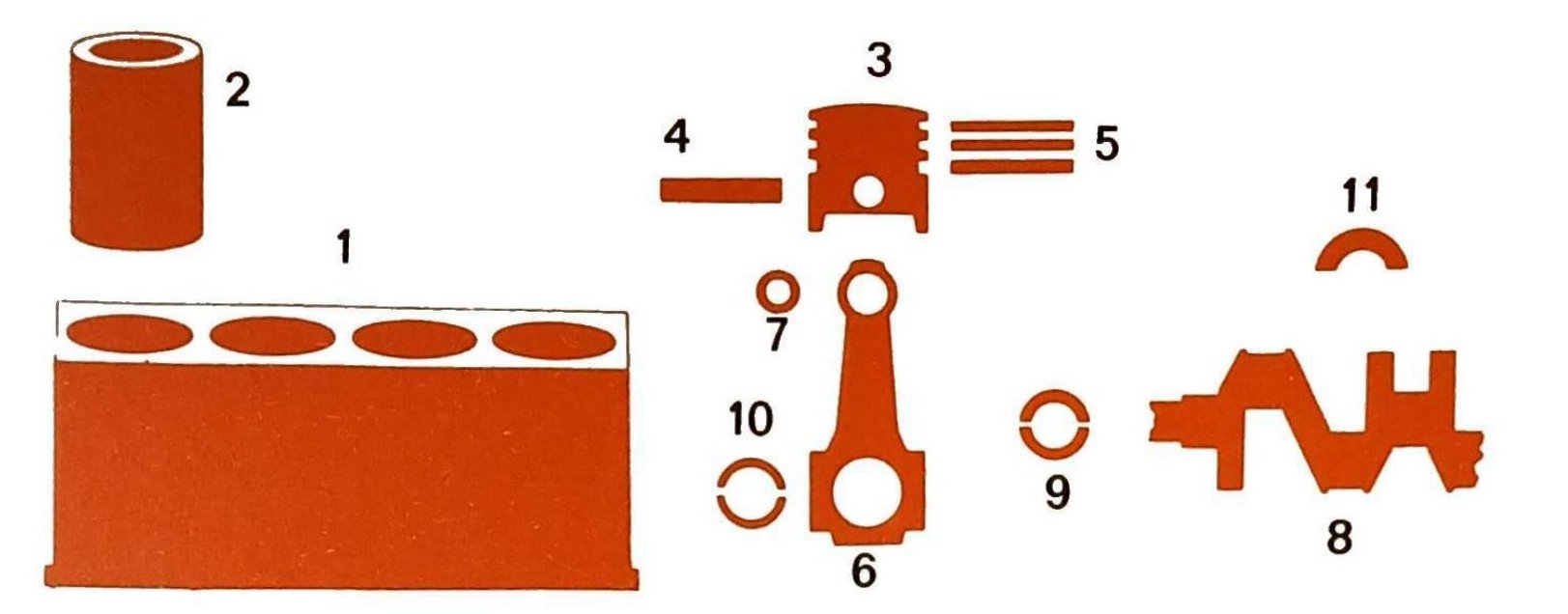

Componenti del basamento e organi del manovellismo: 1 Basamento, 2 Canna cilindro, 3 Stantuffo, 4 Spinotto, 5 Anelli elastici, 6 Biella, 7 Boccola piede di biella, 8 Albero motore, 9 Cuscinetto di biella, 10 Cuscinetti di banco, 11 Semianelli di spallamento
Componenti del basamento e organi del manovellismo: 1 Basamento, 2 Canna cilindro, 3 Stantuffo, 4 Spinotto, 5 Anelli elastici, 6 Biella, 7 Boccola piede di biella, 8 Albero motore, 9 Cuscinetto di biella, 10 Cuscinetti di banco, 11 Semianelli di spallamento
Basamento e organi del manovellismo — Valori in mm
DENOMINAZIONE 2000 2500
5 Anelli elastici — Larghezza (L) — 1° anello 2,978 ÷ 2,990 2,978 ÷ 2,990
Anelli elastici — Larghezza (L) — 2° anello 1,978 ÷ 1,990 1,978 ÷ 1,990
Anelli elastici — Larghezza (L) — 3° anello 3,978 ÷ 3,990 3,978 ÷ 3,990
Anelli elastici — Gioco in luce (Ø FIAT) 0,2 – 0,4 – 0,6 0,2 – 0,4 – 0,6
6 Sede boccola — Ø1 32,865 ÷ 32,890 34,865 ÷ 34,890
Sede cuscinetti di biella — Ø2 57,533 ÷ 57,545 60,333 ÷ 60,345
7 Boccola piede di biella — Ø1 32,970 ÷ 33,010 34,970 ÷ 35,010
Boccola piede di biella — Ø2 30,011 ÷ 30,018 32,011 ÷ 32,018
